Montage
– Avant le montage, humecter le
ressort de rappel avec quelques
gouttes d'huile de graissage
STIHL spéciale, voir 14.

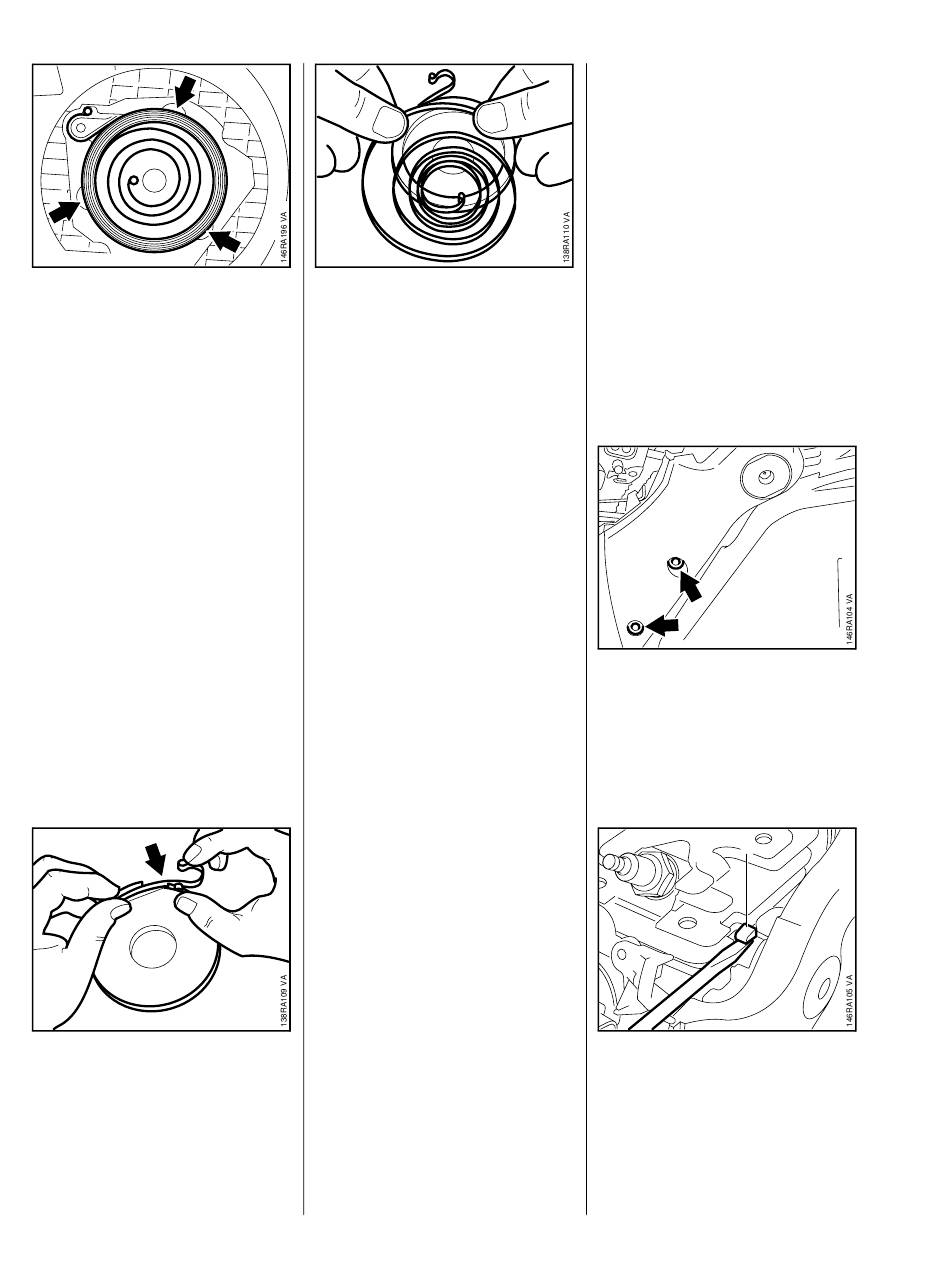

– Positionner le ressort de
rechange avec cadre de montage
dans le couvercle de ventilateur.
L'œillet du ressort doit passer par-
dessus l'ergot du couvercle de ven-
tilateur.
Appliquer un outil approprié aux
évidements (flèches) et repous-
ser le ressort dans le logement
ménagé dans le couvercle de
ventilateur.
Si le ressort de rappel s'échappe au
montage, il faut le mettre en place
dans l'outil de montage
1116 893 4800 comme indiqué ci-
après :
Appliquer l'œillet extérieur du
ressort à une distance de 25 mm
par rapport au bord du boîtier du
ressort.
60
Enrouler le ressort de rappel
dans le boîtier de ressort en tour-
nant dans le sens inverse des
aiguilles d'une montre, de l'exté-
rieur vers l'intérieur.
– Monter le boîtier du ressort dans
le carter de ventilateur.
– Repousser alors l'œillet de res-
sort dans le logement prévu dans
le carter de ventilateur.
– Monter la poulie à câble,
– Tendre le ressort de rappel,
voir 8.5.2.
Poursuivre l'assemblage dans
l'ordre inverse.
9 Système de poignées AV
9.1 Poignée tubulaire
– Démonter le capot,
voir 8.4.
Dévisser les vis (flèches).
En faisant levier avec un tourne-
vis à lame plate, repousser
l'agrafe (1) vers le haut.
voir 6.4.
1
MS 270, MS 280
