Montage
– Graisser le tourillon des nou-
veaux cliquets avec de la graisse
graphitée, voir 14.
Poursuivre l'assemblage dans
l'ordre inverse.
MS 270, MS 280
8.4 Poulie à câble
– Enlever le couvercle de ventila-
teur avec dispositif de lancement,
voir 8.2.
Relâchement de la tension du
ressort de rappel
Si le câble de lancement a cassé, le
ressort est déjà détendu.
– Tirer sur le câble de lancement
pour le sortir d'env. 5 cm et
retenir la poulie à câble.
– Enlever trois spires du câble de la
poulie en retenant la poulie.
– Extraire le câble à l'aide de la poi-
gnée de lancement et relâcher
lentement la poulie à câble.
– Enlever le câble de lancement de
la poulie à câble.

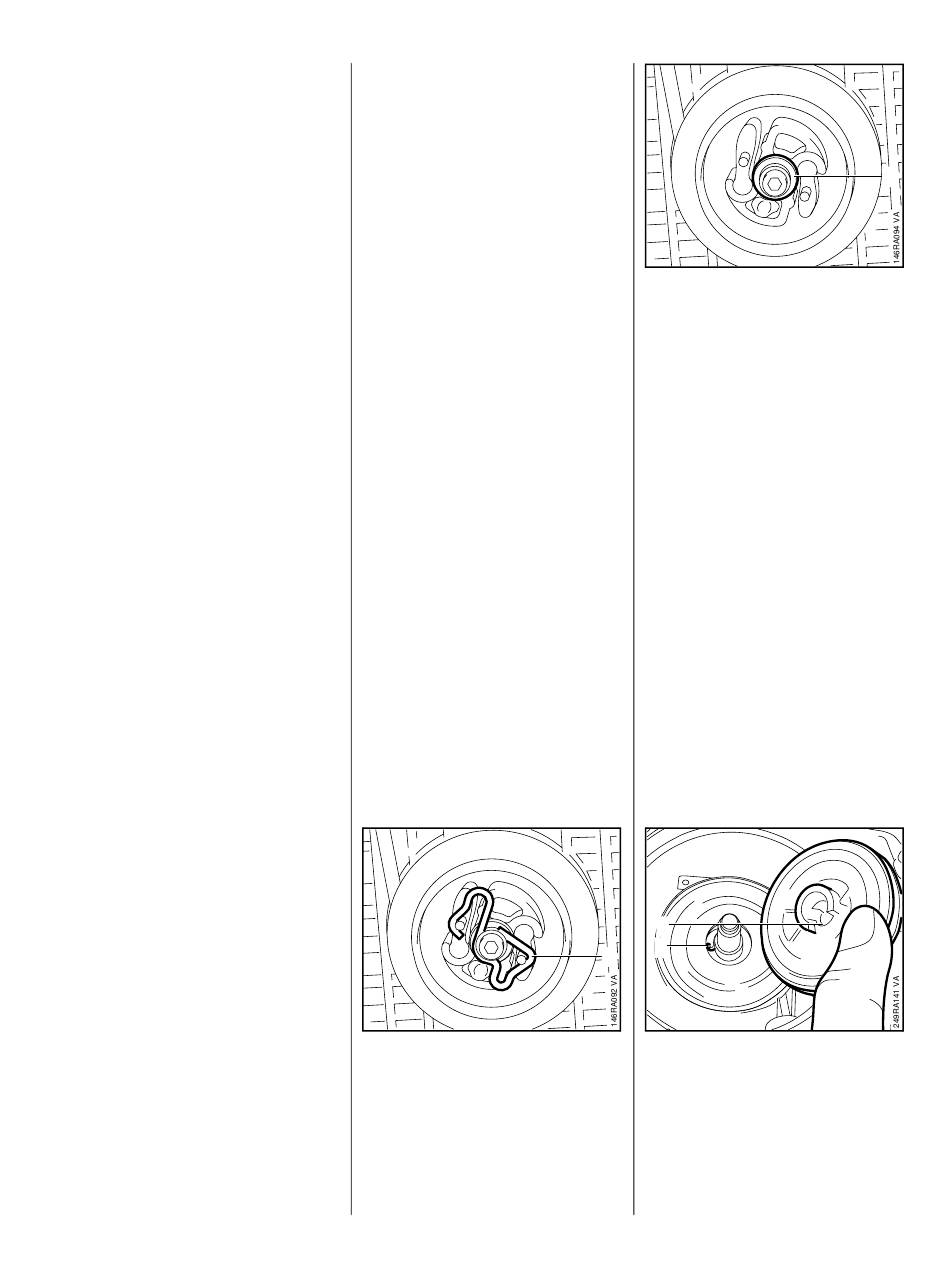

Avec un tournevis à lame plate
ou d'une pince, dégager prudem-
ment le ressort (1) de l'axe de la
poulie à câble.
Enlever la rondelle (1) de l'axe de
poulie à câble.
– Extraire prudemment la poulie à
câble de l'axe de poulie à câble.
Si l'on ne procède pas correctement
pour l'extraction de la poulie à
câble, le ressort de rappel risque de
s'échapper !
– Enlever le câble de lancement,
voir 8.5.
Assemblage dans l'ordre inverse.
– Monter le câble de lancement,
voir 8.5.
– Humecter l'alésage de la poulie à
câble avec de l'huile de grais-
sage STIHL spéciale,
1
2
1
Glisser la poulie à câble sur l'axe
de lanceur de telle sorte que
l'entraîneur (1) de la poulie à
câble glisse derrière l'œillet inté-
rieur du ressort (2).
– Tendre le câble de lancement,
voir 8.5.2.
1
voir 14.
