9. Système AV
9.1 Remise en état
L'assemblage antivibratoire entre le
carter du moteur (carter de vilebre-
quin) et le carter de réservoir est
réalisé par des butoirs annulaires et
des ressorts.
Les butoirs annulaires et ressorts
endommagés doivent impérative-
ment être remplacés par jeu com-
plet.
MS 341, MS 361, MS 361 C
9.1.1 Ressort poignée
tubulaire/cylindre
– Enlever le capot, b 6.2.

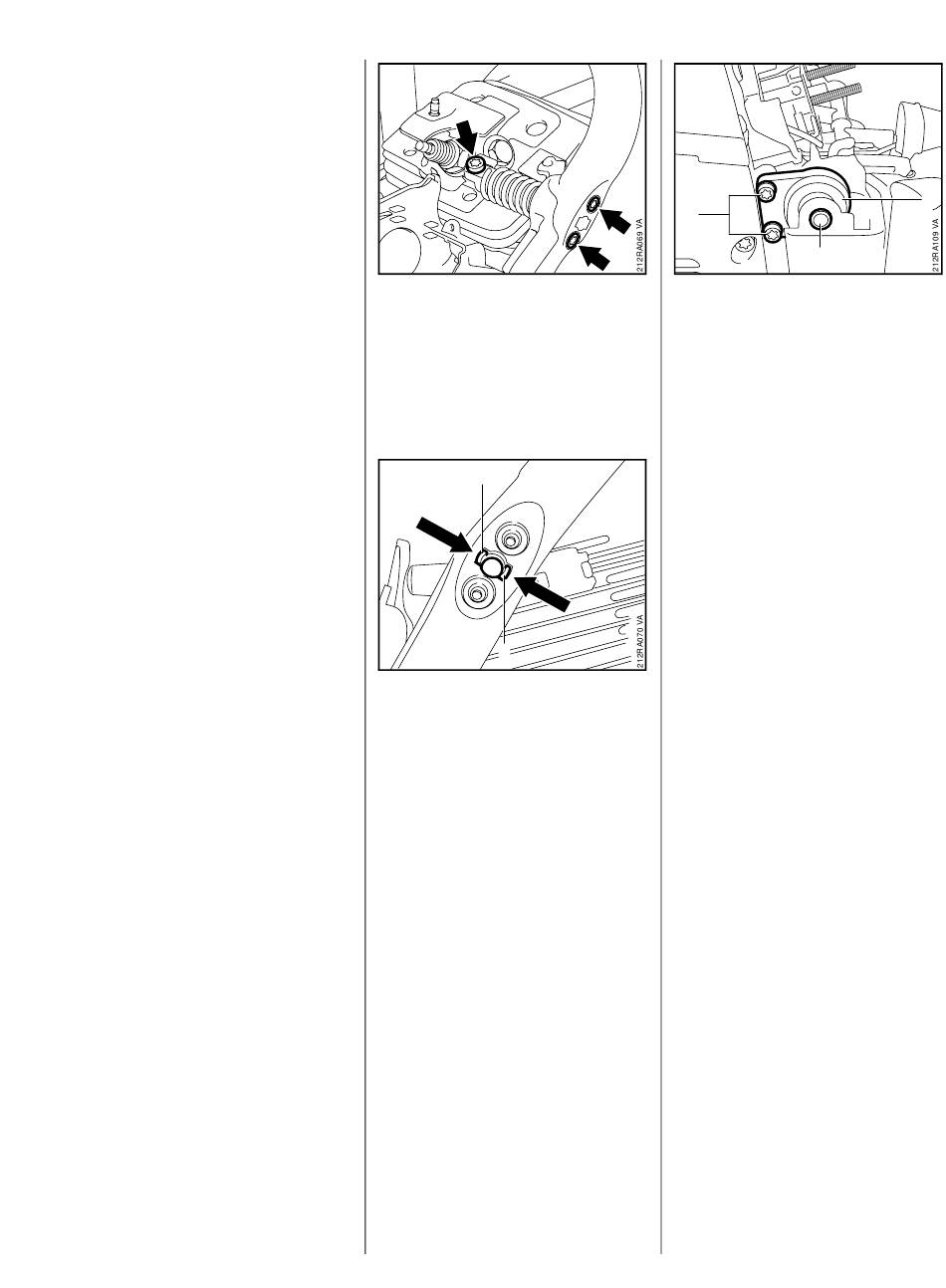

: Dévisser les vis (flèches).
1
2
: Repousser légèrement les ergots
d'encliquetage (1 + 2) l'un vers
l'autre et extraire le ressort de la
poignée tubulaire.
Le ressort avec pièce de sûreté
intégrée et languettes de fixation ne
peut pas être désassemblé.
Montage dans l'ordre inverse.
9.1.2 Butoir annulaire carter de
réservoir/carter de vile-
brequin
2
1
– Démonter le filtre à air, b 12.1.
: Dévisser la vis à embase (1).
: Dévisser les vis (2).
: Retirer le butoir annulaire (3).
Montage dans l'ordre inverse.
3
