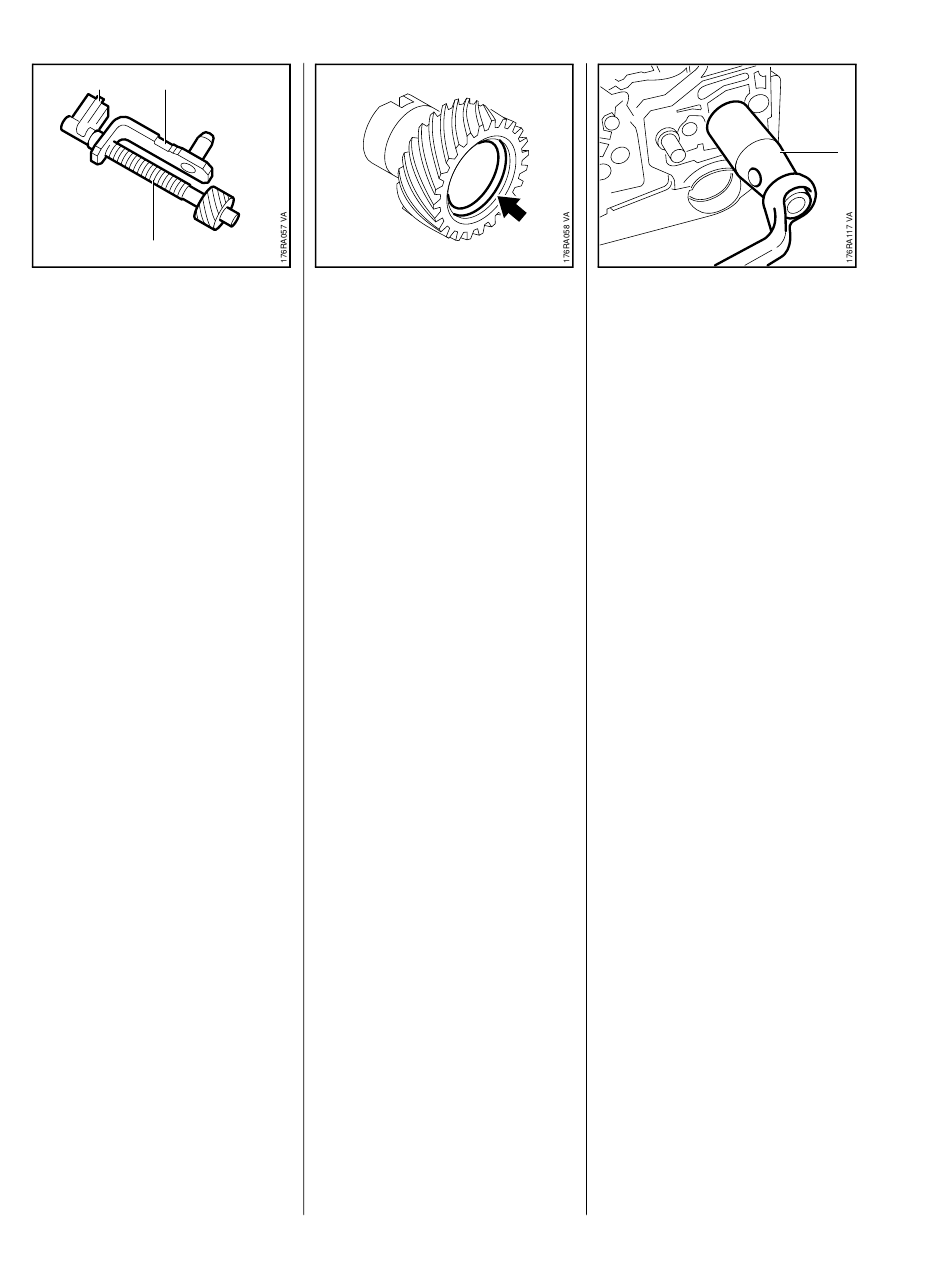

Contrôler la denture du pignon
droit et la vis de tension (1) ; rem-
placer les deux pièces si néces-
saire. Pour cela, enlever la pièce
de pression (2) et dévisser la vis
de tension du coulisseau de ten-
sion (3).
La vis de tension et le pignon droit
ne doivent être remplacés que par
couple.
32
À l'assemblage, s'assurer que le
joint torique (flèche) est bien en
place dans le pignon droit ;
l'enduire d'huile avant de monter
le pignon droit.
– Avant le montage, graisser la
denture de la vis de tension et du
pignon droit,
voir
14.
Poursuivre l'assemblage dans
l'ordre inverse.
5.8
Vis à embase pour fixa-
tion du guide-chaîne
– Démonter le couvercle de pignon
et le dispositif de coupe.
Mettre des gants de protection –
risque de blessure !
Enfoncer à fond le tourne-
goujon (1) 5910 893 0501 sur la
vis à embase et dévisser la vis à
embase en tournant dans le sens
contraire à celui des aiguilles
d'une montre avec une clé de 15.
– Au montage (machines avec ten-
deur de chaîne rapide), enduire
le filetage de la vis à embase
avec du LOCTITE 270,
– Au montage (machines sans ten-
deur de chaîne rapide), enduire
le filetage de la vis à embase
avec du LOCTITE 243,
– Visser la vis à embase et la
serrer,
voir
3.5.
MS 270, MS 280
1
voir
14.
voir
14.
