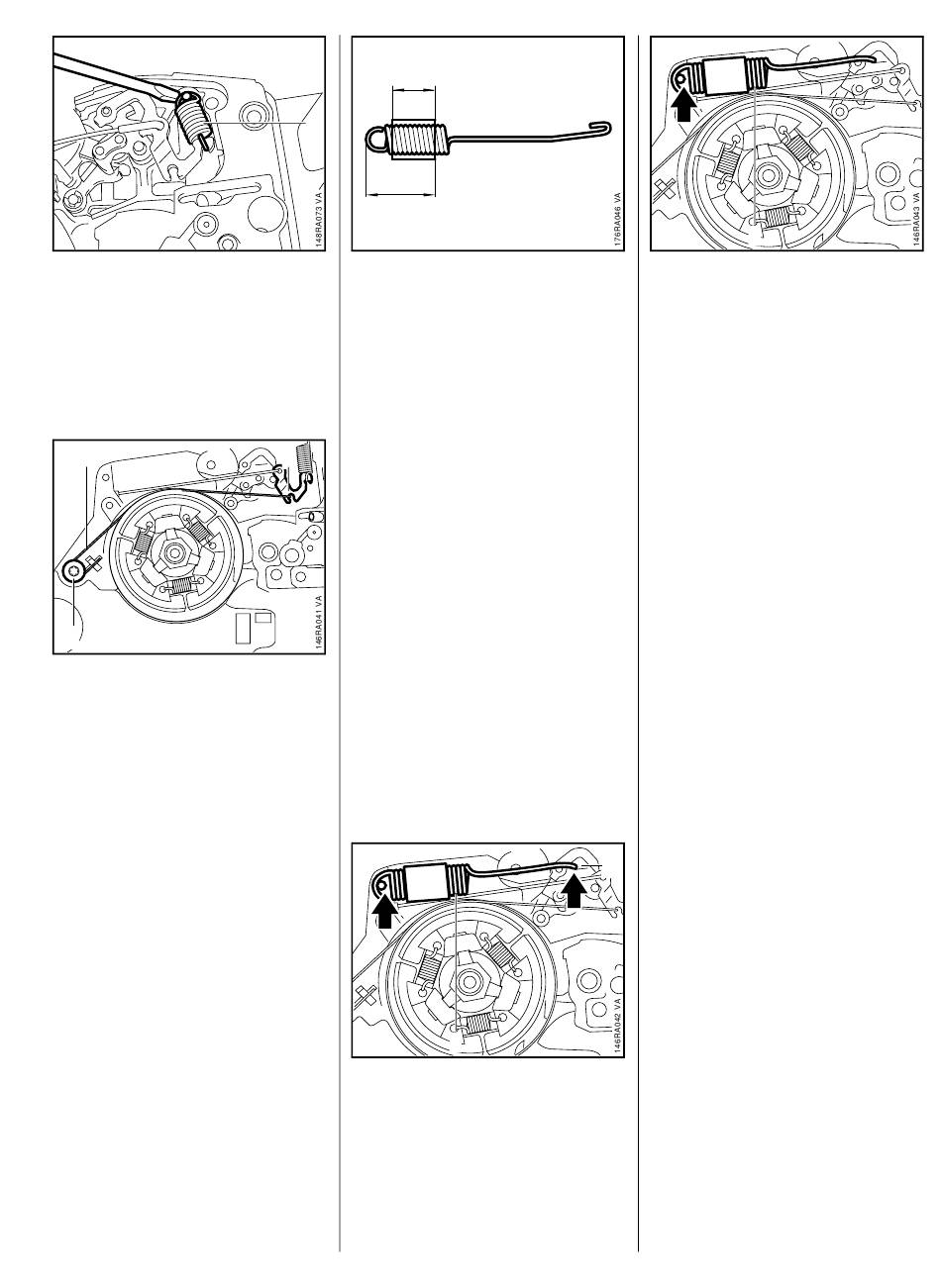

Stihl MS 270 Manuel De Réparation page 27

Accrocher le ressort de
traction (1) sur le boulon de
palier.
2
1
Accrocher le collier de frein (2)
tout d'abord dans l'œillet du levier
de frein (3) puis l'enfoncer dans
la rainure du carter de vilebre-
quin.
Visser la vis (1) avec du produit
de freinage LOCTITE 243 et la
serrer, voir 3.5.
MS 270, MS 280
a a
1
b
Lorsque le ressort de traction est
démonté, ses spires doivent
s'appliquer les unes contre les
autres, sinon remplacer le ressort
de traction.
Position correcte de la gaine de
protection sur le ressort de
traction :
3
a = 30 mm
b = 40 mm
1
Accrocher le ressort de
traction (1) dans la fente du levier
de frein (2).
1
Accrocher le ressort de
traction (1) sur le boulon de palier
à l'aide du tube de montage
1117 890 0900.
Poursuivre l'assemblage dans
l'ordre inverse.
2
27
