2

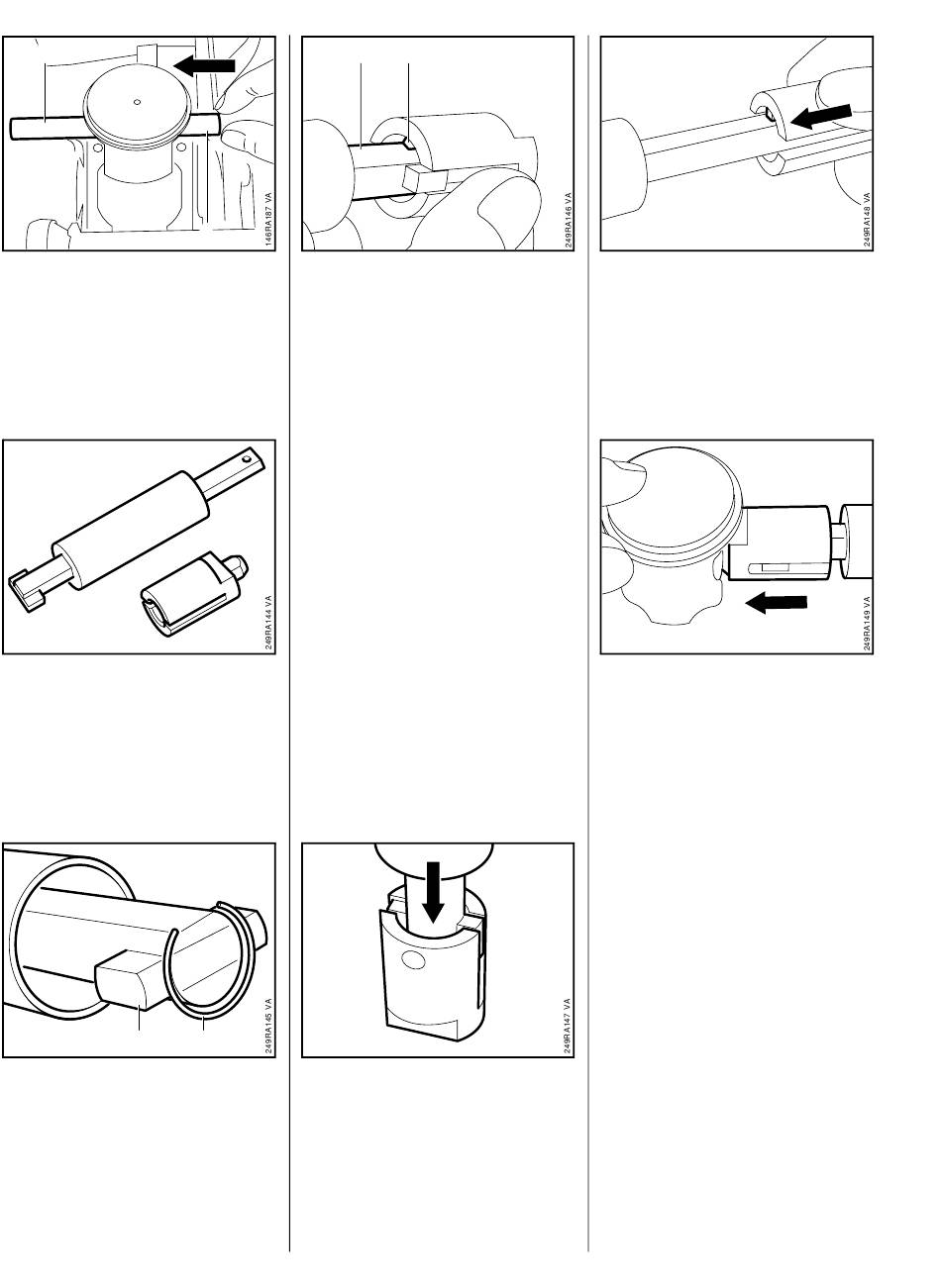

Glisser l'axe de piston (1) sur le
téton du boulon de montage (2)
et l'introduire dans le piston.
Enlever la douille de l'outil de
montage 5910 890 2210.
2
Appliquer le circlip (1) sur
l'aimant (2) de l'extrémité – la
coupe du circlip doit se trouver du
côté du méplat de la tige de
l'outil.
40
2
1
Glisser la douille de telle sorte
que sa grosse ouverture à fente
passe par-dessus l'aimant et le
circlip qui y adhère – la broche
qui dépasse vers l'intérieur (1)
doit être tournée vers le
méplat (2) de l'extrémité de la
tige de l'outil.
1
La douille ainsi mise en place
étant orientée vers le bas, pres-
ser l'outil à la verticale sur une
surface plane (planchette)
jusqu'à ce que la douille porte
contre l'épaulement de la tige de
l'outil.
1
Enlever la douille et la glisser sur
l'extrémité opposée de la tige de
l'outil.
La broche doit être orientée vers le
méplat.
Appliquer l'outil de montage
5910 890 2210 sur l'œillet pour
axe de piston, retenir le piston et
enfoncer la tige de l'outil exacte-
ment dans l'axe de l'axe de pis-
ton, jusqu'à ce que le circlip
s'encliquette dans la rainure.
MS 270, MS 280
