Montage - Stihl MS 270 Manuel De Réparation

2
3
4

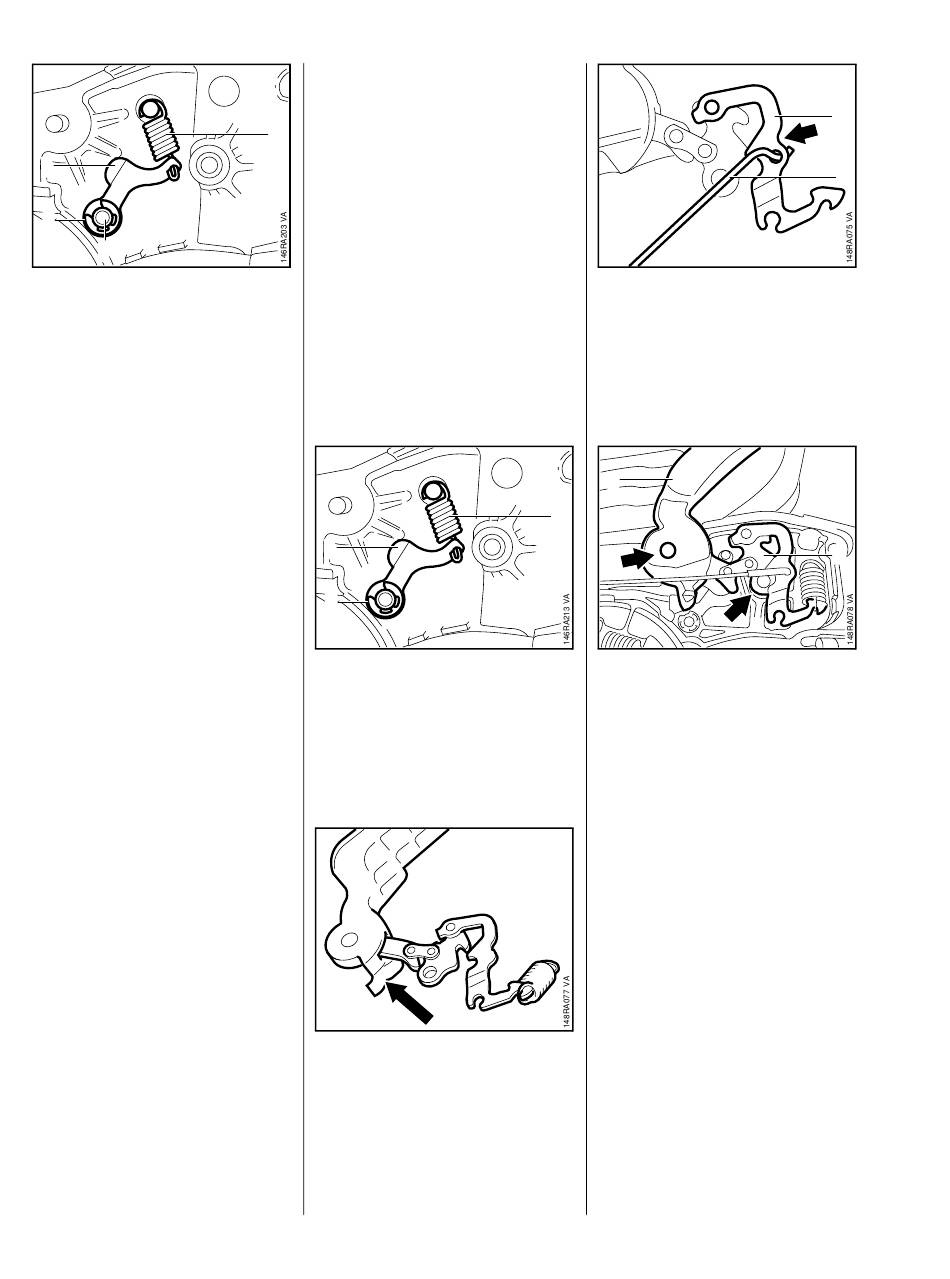

Décrocher le ressort (1) du
levier (2).
Faire sauter la rondelle d'arrêt (3)
et enlever le levier avec le res-
sort.
Nettoyer toutes les pièces démon-
tées avec du produit de nettoyage
STIHL, voir 14.
Remplacer les pièces endomma-
gées et usées.
Si le boulon (4) est usé au niveau
de la rainure, il faut le remplacer,
voir 5.6.
26
5.5.2

Montage

Si le boulon du ressort de traction a
été démonté parce qu'il était usé, il
faut monter le nouveau boulon
avant d'entreprendre les opérations
1
ci-après, voir 5.6.
2
3
Mettre le levier (2) et le ressort (1)
en place.
Glisser la rondelle d'arrêt (3).
Introduire le levier dans l'orifice
latéral de l'œillet de palier du
protège-main.
Accrocher le tirant de frein (1) du
système de commande du frein
au relâchement de la poignée
arrière dans l'orifice (flèche) du
levier de frein (2).
1
1
Présenter l'œillet de palier du
protège-main (1) sur le boulon de
palier en faisant passer l'autre
extrémité par-dessus le cou-
vercle de ventilateur.
Repousser légèrement le
levier (1) vers le bas en pressant
le protège-main et le levier de
frein (2) sur les boulons de
paliers.
– Visser la vis du protège-main du
côté du couvercle de ventilateur
et la serrer, voir
Appliquer de la graisse multifonc-
tionnelle STIHL, voir
paliers et sur toutes les surfaces de
glissement. Le collier de frein ne
doit pas être graissé.
2
1
2
3.5.
14, sur tous les
MS 270, MS 280
