3
Manuel du produit - IRB 14050
3HAC064625-004 Révision: K
Action
Pour IRB 14050 (sans type spécifié)

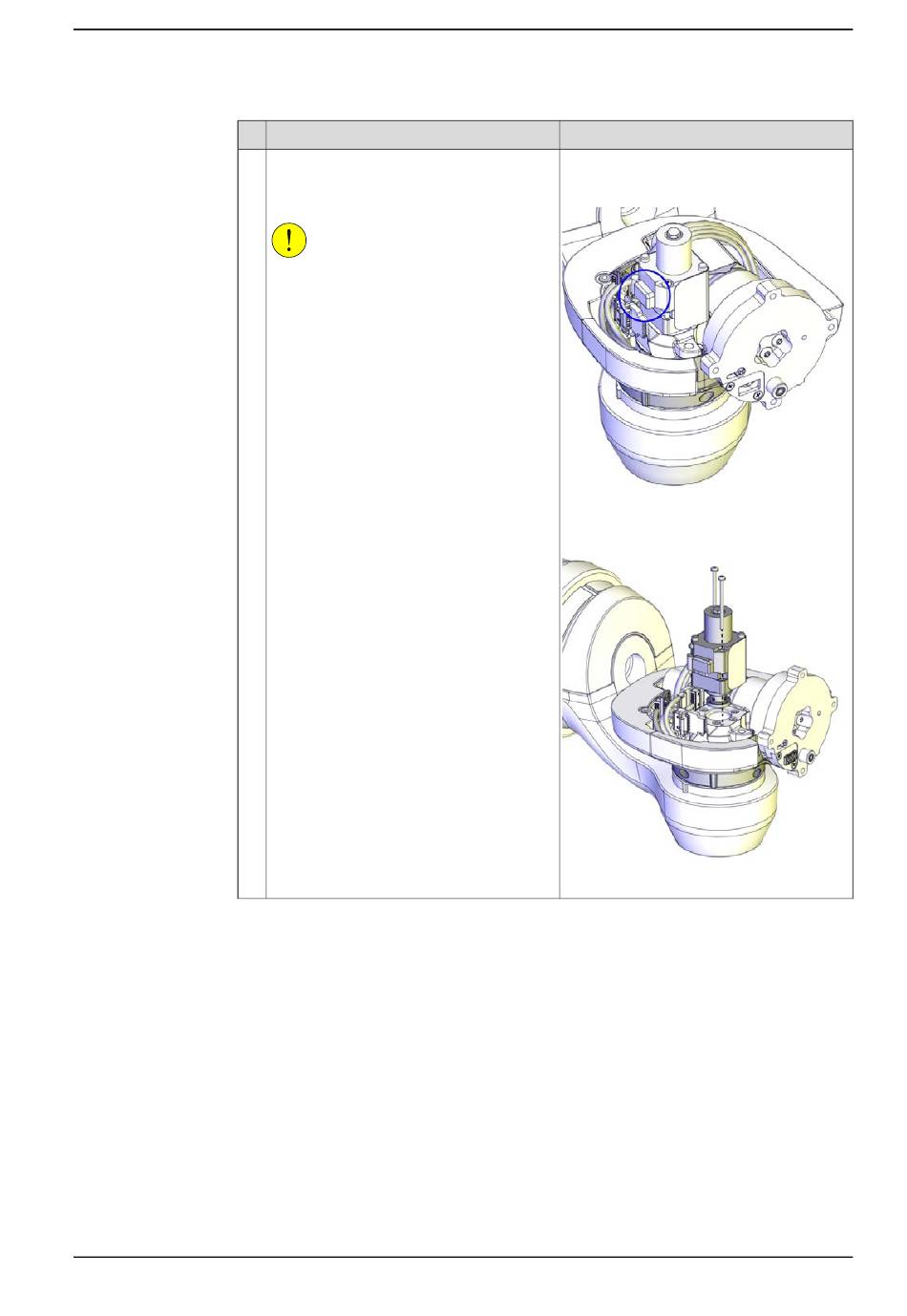

Orientez correctement le moteur et montez-
le dans le bras. Serrez à l'aide des vis.
ATTENTION
Le moteur doit être inséré doucement. Si
les réducteurs ne se séparent pas, faites
pivoter l'axe avec soin d'avant en arrière
jusqu'à ce que les réducteurs se séparent.
© Copyright 2019-2022- ABB. Tous droits réservés.
4.3.6 Remplacement du moteur de l'axe 5
Remarque
Orientation du moteur : orientez le moteur
conformément à la figure ci-dessous, par
rapport au connecteur moteur entouré.
xx1500000569
Vis : 3HAC050367-039 (2 pcs).
Couple de serrage :0.3 Nm.
xx1400002790
Suite page suivante
4 Réparation
Suite
209
