Page 4
à un usage particulier ou toute autre garantie que ce soit. En aucun cas, la responsabilité d'ABB ne pourra être engagée à la suite de dommages fortuits ou liés à l'utilisation du présent manuel ou des produits décrits dans le manuel.
Page 7
Personnel ventes et marketing • Personnel commandes et service clientèle Références Nom du document ID du document Manuel du produit, pièces détachées - IRB 14000 3HAC052984-004 Caractéristiques du produit - IRB 14000 3HAC052982-004 Manuel du produit - Préhenseurs pour IRB 14000 3HAC054949-004 Manuel d’utilisation - IRB 14000...
Page 8
Descriptions des Tool I/O révisées • Ajout des normes ESD-applicables. • Modification de la vitesse maximale du préhenseur IRB 14000 de 20 mm/s à 25 mm/s. Publié dans la version R16.2. Les mises à jour suivantes sont effectuées dans la présente révision : •...
Page 10
Cette page a été volontairement laissée vierge...
Page 11

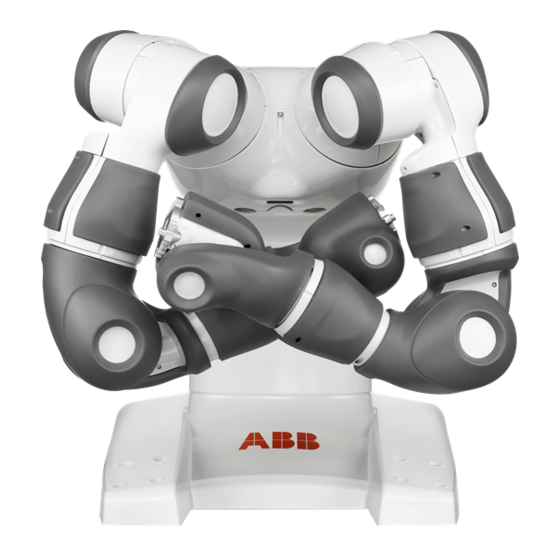

1.1.1 Introduction concernant la structure Généralités L’ IRB 14000 représente la première génération de robots à deux bras ABB Robotics à 7 axes par bras. Il est spécifiquement conçu pour les industries manufacturières nécessitant une souplesse élevée en matière d’automatisation, notamment dans l’informatique, la communication et l’électronique grand public.
Page 12
1.1.1.1.1 Description du type de robot Type A sur IRB 14000 La différence entre le IRB 14000 et le IRB 14000 Type A réside dans le fait que le Type A dispose d'une conception renforcée au niveau du bras. De ce fait, les pièces suivantes varient en fonction du type : •...
Page 14
Clean room les normes de classe 5 standard conformément à DIN EN ISO 14644-1, -14. Selon le résultat du test IPA, le robot IRB 14000 YuMi est adapté pour un usage dans des environnements salle blanche. Classification de la contamination moléculaire aérienne, voir ci-dessous : Paramètres d’environnement de test...
Page 17
1 Description 1.1.2 Le robot 1.1.2 Le robot Généralités Le IRB 14000 ne peut être monté que sur une table ou une surface plane, aucune autre position de montage n'est autorisée. Robot Capacité de manutention (kg) Portée (m) IRB 14000...
Page 20
Écarts par rapport à ISO 10218-1:2011 pour IRB 14000 La norme ISO 10218-1:2011 a été développée pour les robots industriels classiques. Les écarts par rapport à la norme sont motivés pour IRB 14000 et indiqués dans le tableau ci--dessous. Pour plus d'informations concernant la conformité à la norme ISO 10218-1, voir technote_150918.
Page 21
à une réduction des ri- sques. §5.7.3 & §5.8.3 Gâ- La gâchette de valida- Le robot IRB 14000 est conçu pour des ap- chette de validation tion sur le FlexPendant plications collaboratives dans lesquelles n'est pas active.
Page 23
Sécurité électrique des moteurs La puissance maximale de tous les moteurs, intégrés au modèle IRB 14000, est inférieure à 80W. Autres fonctions de sécurité dans le système de commande Fonctions de sécurité...
Page 25
1.3 Installation 1.3 Installation Présentation de l'installation IRB 14000 est destiné à une utilisation dans un environnement industriel. Un bras peut supporter une charge utile maximale de 0,5 kg. Environnements explosifs Le robot ne doit pas être placé ou manipulé dans un environnement explosif.
Page 36
1 Description 1.4.2 Diagramme des charges 1.4.2 Diagramme des charges IRB 14000 - 0.5/0.5 (sans préhenseur) 0,20 0,15 0,3 kg 0,4 kg 0,10 0,5 kg 0,05 0,00 0,00 0,05 0,10 L - (m) xx1500000097 Suite page suivante Caractéristiques du produit - IRB 14000 3HAC052982-004 Révision: T...
Page 37
13,9 mm Le diagramme de charge avec préhenseur est un exemple, fourni pour la combinaison la plus complète d’options de préhenseur IRB 14000 (module servo + 2 modules à vide), avec doigts et outils d’aspiration. La capacité de charge réelle doit être déterminée à...
Page 56
Sur chaque bride, seul l’un des signaux Ethernet et d’E/S peut être utilisé à la fois. Si vous sélectionnez IRB 14000 SmartGripper, Ethernet sera utilisé et les signaux d’E/S de l’outil sur XP12 ne seront pas disponibles sur la bride. En revanche, les signaux d’E/S de l’outil pourront servir lors de l’intégration d’un préhenseur...
Page 58
Cette page a été volontairement laissée vierge...
Page 59
FlexPendant et les fichiers de configuration. gauche et droite Le préhenseur IRB 14000 peut être monté sur le bras gauche ou droit sans restrictions. Il peut également être monté entre des bras et entre des robots. Une fois le préhenseur installé sur le robot, la configuration de l’identité gauche ou droite (chiralité) du préhenseur s’effectue à...
Page 73
FlexPendant. Pour plus de détails, reportez-vous à la section IRB 14000Application FlexPendant sur le préhenseur et au chapitre Références RAPID dans Manuel du produit - Préhenseurs pour IRB 14000. Caractéristiques du produit - IRB 14000 3HAC052982-004 Révision: T...
Page 87
Manuel de sécurité du robot - Manipulateur et système de commande IRC5 ou OmniCore. Vue d'ensemble Le système de commande intégré IRB 14000 repose sur le système de commande IRC5 standard et contient toutes les fonctions requises pour déplacer et commander le robot.
Page 88
3 Système de commande 3.1 Vue d'ensemble Suite Remarque Lors du remplacement de l'unité dans le système de commande, communiquez les données suivantes à ABB, à la fois pour l'unité de remplacement et l'unité remplacée : • Numéro de série •...
Page 96
; bus de terrain, caméras ou équipements de soudage, par exemple. Remarque Lorsque vous utilisez des préhenseurs IRB 14000, les restrictions suivantes s'appliquent à l'utilisation de LAN2 : • Les unités externes connectées au LAN2 doivent comporter des adresses IP sur le même sous-réseau que les préhenseurs, sur le réseau...
Page 98
3 Système de commande 3.2.3 Branchement des signaux d'E/S 3.2.3 Branchement des signaux d'E/S Introduction Il est possible de connecter des signaux d'E/S numériques au IRB 14000 grâce aux connecteurs de l'interface sur le panneau gauche du système de commande. xx1400002129 XS12 E/S d'outil, bras gauche et droit Signaux d'E/S numériques 4x4 vers les brides d'outil, à...
Page 104
3.2.5 Connexion des signaux de sécurité Introduction Les signaux d'arrêt de sécurité IRB 14000 (SS) sont accessibles via le connecteur de sécurité de l'interface sur le panneau gauche du système de commande. Celui-ci est couvert par un connecteur en pont de sécurité par défaut en mode autonome.
Page 105
FlexPendant. PLC de sécurité Le PLC de sécurité doit traiter l'entrée de l'arrêt d'urgence IRB 14000, ainsi que les entrées des autres dispositifs de sécurité dans la cellule, et régler les sorties nécessaires pour arrêter les machines dans la cellule.
Page 106
Suite Relais de sécurité (option 1526-X) L’arrêt de protection externe et l’arrêt d’urgence interne IRB 14000 sont tous deux raccordés en série et connectés directement au relais de sécurité (option 1526-X) via le connecteur de sécurité XS9. Le relais de sécurité reçoit également les entrées d’alimentation secteur, puis alimente les entrées à...
Page 109
3.3 Système d'E/S 3.3.1 Périphériques d’E/S locaux Généralités ABB Scalable I/O un système d'E/S modulaire, compact et évolutif qui se compose d'un dispositif de base constituant la configuration minimale, ainsi que de dispositifs complémentaires. Il est possible de commander jusqu'à quatre dispositifs supplémentaires par dispositif de base avec des performances identiques, et toutes les combinaisons de dispositifs complémentaires sont prises en charge.
Page 113
3.4.1 Mémoire à carte SD Généralités Le système de commande est installé avec une mémoire à carte SD contenant le logiciel ABB Boot Application. Cette mémoire se trouve à l'intérieur de l'unité informatique. Remarque Utilisez uniquement la mémoire à carte SD fournie par ABB.
Page 121
4 Spécifications des variantes et options 4.1 Présentation des variantes et options Généralités Les différentes variantes et options du IRB 14000 sont décrites dans les sections suivantes. Les numéros d'options utilisés ici sont les mêmes que ceux utilisés dans la fiche technique.
Page 122
ABB pour effectuer une Maintenance préventive annuelle conformément aux manuels ABB. Si, en raison de restrictions du client, aucune donnée ne peut être analysée avec le module ABB Connected Services pour les robots équipés de systèmes de commande OmniCore, et qu’ABB doit se déplacer jusqu’au site, les frais de déplacement ne sont pas couverts.
