Installation du CPM2C
3-3
Installation du CPM2C
3-3-1 Connexion d'unités
1, 2, 3...
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

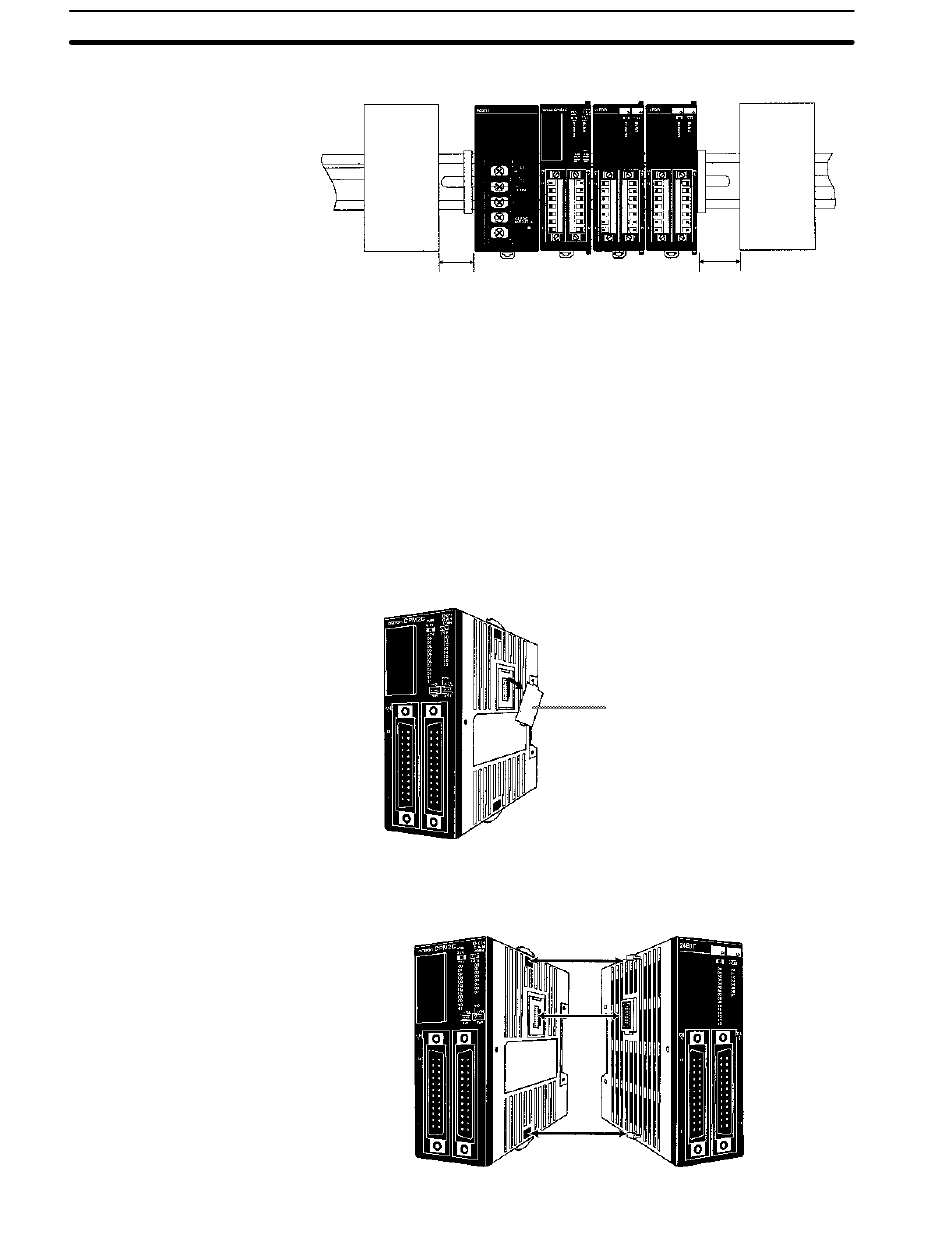

· Séparer le CPM2C des autres appareils d'au moins 100 mm.
Autre
appareil
100 mm min.
Ce chapitre décrit comment le CPM2C s'installe et comment les unités
d'extension se connectent. Se reporter à l'Annexe B pour les dimensions des
unités données dans les schémas.
Jusqu'à 5 unités d'extension d'entrée/sortie peuvent être connectées à une
unité centrale CPM2C. Procéder de la façon suivante pour connecter une unité
d'extension.
1. Enlever le capot du bus de l'unité centrale ou de l'unité d'extension. Si le
capot est difficile à enlever, utiliser un tournevis à lame plate pour enlever le
capot du bus d'extension d'entrée/sortie.
2. Aligner l'unité d'extension à l'unité centrale (ou à une autre unité d'exten-
sion) afin que les tenons (haut et bas) de l'unité d'extension s'adaptent sur
les connecteurs. Presser les unités ensemble pour les connecter.
Chapitre
Autre
appareil
100 mm min.
Capot de bus d'extension
d'E/S
3-3
91
