Installation du CPM2A
3-3-1 Orientation du CPM2A
48
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
· Installer un ventilateur ou un système de refroidissement si la température
ambiante dépasse 55 °C.
Les lignes électriques et les équipements à haute tension peuvent provoquer
des parasites électriques dans l'API.
· Ne pas installer le CPM2A sur un panneau ou dans une armoire avec des
équipements à haute tension.
· Prévoir au moins 200 mm entre le CPM2A et les lignes électriques les plus
proches.
200 mm min.
S'assurer que le CPM2A est accessible pour le service normal et la
maintenance.
· Prévoir un chemin dégagé vers le CPM2A pour le service et la maintenance.
Les équipements à haute tension et les lignes électriques peuvent être
dangereux s'ils sont dans le chemin pendant les opérations normales.
· Pour mieux accéder à l'API, installer le panneau ou l'armoire à une hauteur de
3 à 5 pieds au–dessus du plancher.
Ce chapitre décrit comment le CPM2A s'installe et comment les unités
d'extension se connectent. Se reporter à l'Annexe B pour les dimensions des
unités données dans les schémas.

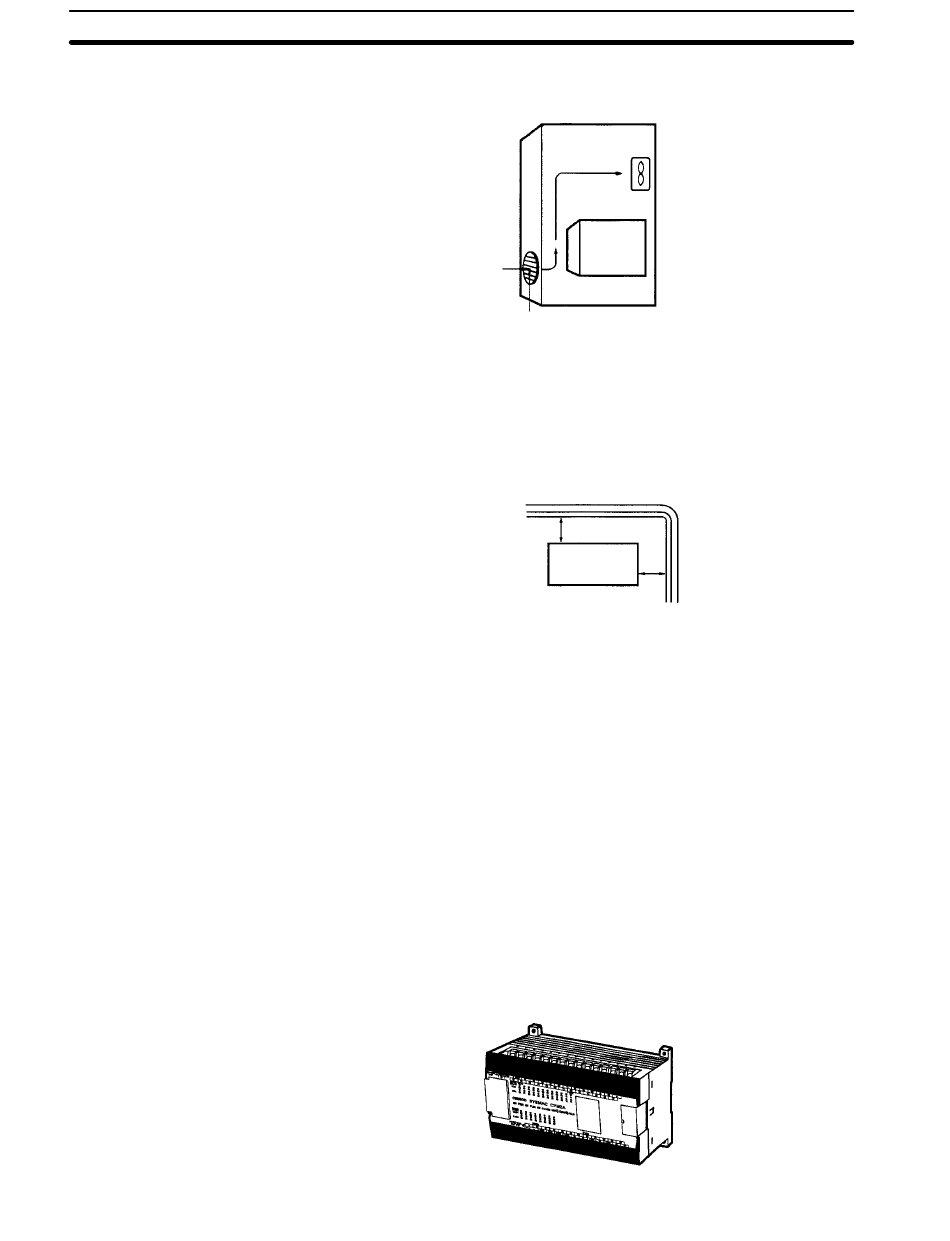

Le CPM2A doit être installé dans la position indiquée ci–dessous pour assurer
un refroidissement adéquat.
Panneau de
contrôle
Ventilateur
CPM2A
Ouverture d'entrée d'air
CPM2A
200 mm min.
Correcte
Chapitre 3-3
