Chapitre 7 Dépannage du système Kinetix 6000M
Interprétation des voyants
d'état
94
1. Indiquez dans le champ Source un point dans lequel l'état du module IPIM
sera stocké.
2. Dans l'onglet Communication, indiquez dans le champ « Path » le
chemin vers le module IAM du rail d'alimentation sur lequel le module
IPIM est situé.
Reportez-vous au manuel utilisateur de votre système variateur Kinetix 6000 ou
Kinetix 6200 pour de plus amples informations sur la lecture et l'écriture d'IDN.
Lorsqu'un défaut est détecté, le voyant d'état approprié s'allume (unité IDM ou
module IPIM) et le module IPIM annonce le défaut sur son afficheur en face
avant. Reportez-vous à la
module IPIM et la Figure 37
Voyants d'état du module IPIM
Les descriptions des défauts du module IPIM, des types de défaut et des actions
correctrices commencent à la

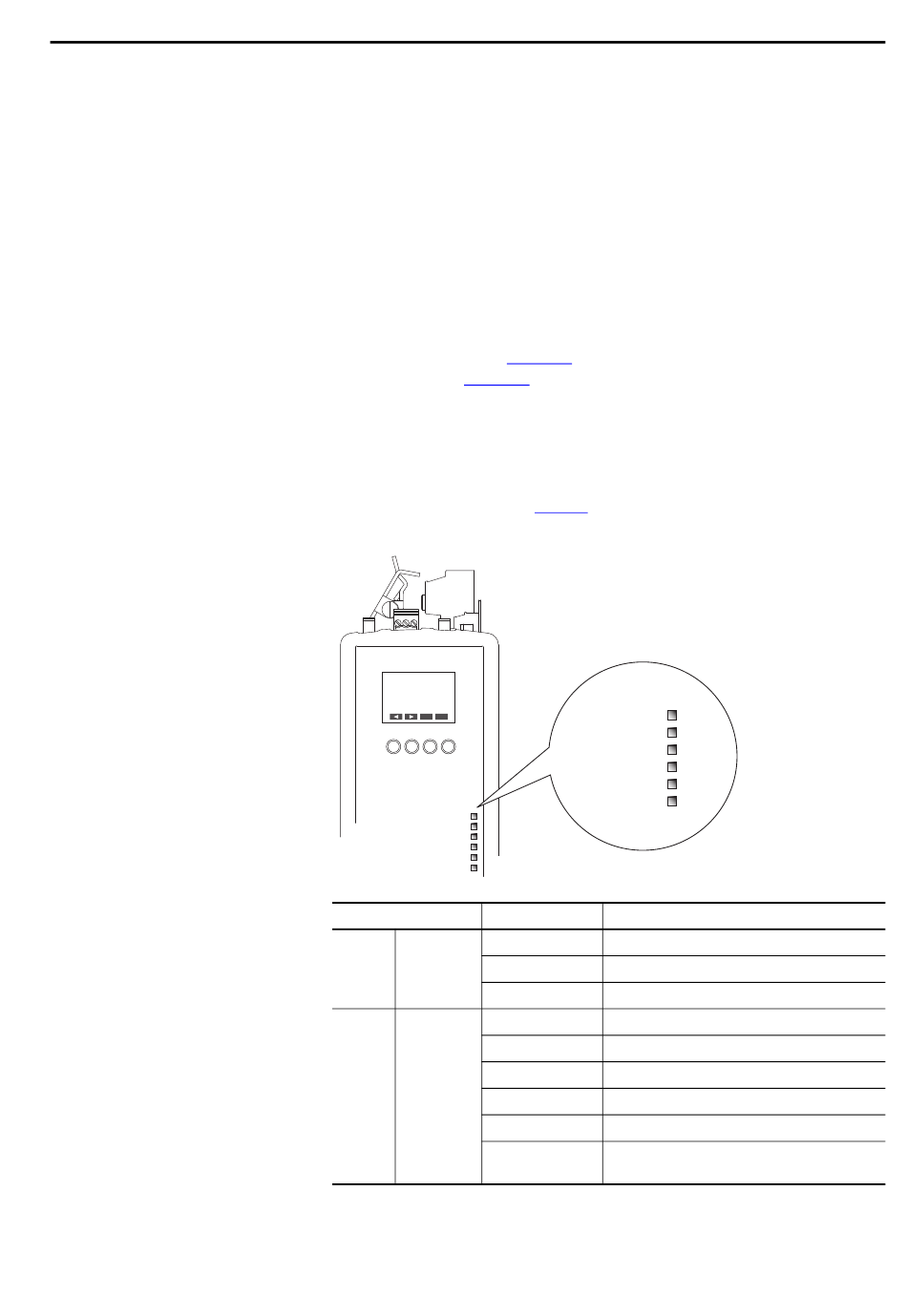

Figure 36 – Affichage et voyants d'état de module IPIM
IPIM
01 02 03 04 05 06
07 08 09 10 11 12
13 14 15 16
Info Tools
Control Bus
Module Status
Network Status
DC Bus
Port 1
Port 2
Voyant
Control État du bus de
Bus commande
État du État du module
module IPIM
Publication Rockwell Automation 2094-UM003B-FR-P – Février 2015
Figure 36 pour la description des voyants d'état du
pour les voyants de l'unité IDM.
page 99.
Control Bus
Module Status
Network Status
DC Bus
Port 1
Port 2
Indication Description
Éteint Bus de commande absent
Vert fixe Bus de commande présent
Rouge fixe Un défaut s' e st produit
Éteint Le module n' e st pas sous tension
Vert clignotant Module en mode veille – la configuration peut être requise
Vert fixe Module en fonctionnement
Rouge clignotant Un défaut récupérable s'est produit
Rouge fixe Un défaut irrécupérable s' e st produit
Vert/rouge en Mode auto test à la mise sous tension
alternance
(1)
(1)
