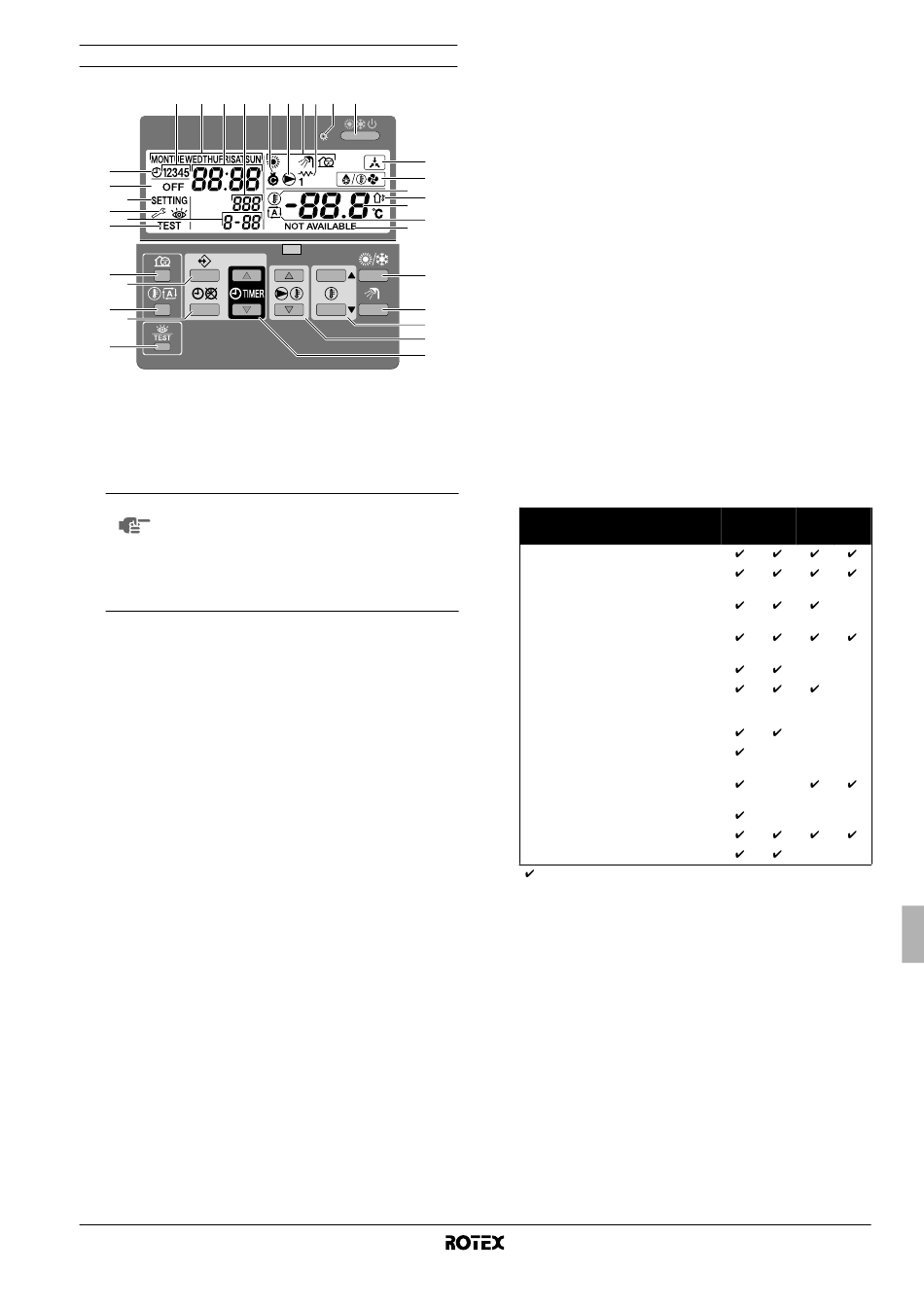

Botones e iconos del control remoto

8 5 6 23
7
9
12
10
22
21
32
27
25
28
26
1. BOTÓN ON/OFF y
El botón ON/OFF arranca o para la calefacción para
habitaciones.
Si pulsa el botón ON/OFF demasiadas veces seguidas podría
provocar un fallo de funcionamiento el sistema (máximo
20 veces por hora).
NOTA Tenga presente que al pulsar el botón
acción no tendrá ninguna influencia sobre el
calentamiento del agua sanitaria. El calenta-
miento de agua sanitaria solamente puede
activarse o desactivarse mediante el botón
desactivando el temporizador de programación de
almacenaje.
2. LED DE FUNCIONAMIENTO
El LED de funcionamiento se enciende durante la operación de
calefacción para habitaciones. El LED parpadea si se produce
un fallo. Cuando el LED está apagado, el modo de calefacción
para habitaciones está inactivo mientras el resto de los modos
de funcionamiento pueden permanecer activados.
3. ICONOS DE MODO DE FUNCIONAMIENTO
Estos iconos indican el modo de funcionamiento actual:
calefacción para habitaciones (
sanitaria ( w ) o modo susurrante (
posible combinar distintos modos, por ejemplo, el modo
calefacción para habitaciones y el modo de calentamiento del
agua sanitaria. Los iconos de modo correspondientes
aparecerán a la vez.
Si el depósito de agua caliente sanitaria no está instalado, el
icono w no se mostrará nunca.
4. ICONO DE CONTROL EXTERNO
Este icono indica que la unidad exterior está funcionando en
modo de funcionamiento forzado. Cuando se muestra este
icono, el control remoto no puede utilizarse.
5. INDICADOR DE DÍA DE LA SEMANA
Este indicador muestra el día actual de la semana.
Al leer o programar el temporizador, el indicador mostrará el día
ajustado.
6. PANTALLA HORARIA 8
La pantalla del reloj muestra la hora actual.
Al leer o programar el temporizador, la pantalla del reloj
mostrará la hora programada para la acción.
7. ICONO DEL TEMPORIZADOR DE PROGRAMACIÓN
Este icono indica que el temporizador de programación está
activado.
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua y elementos opcionales
4PW61219-1
15 17 3 16 2 1
4
14
20
18
11
19
13
33
24
31
30
29
y esta
w y/o
0
h , w , s
h ), calentamiento de agua
s ). Dentro de unos límites es
e
1234567
p
8. ICONOS DE ACCIÓN q
Estos iconos representan las acciones de programación
asignadas a cada día con el temporizador de programación.
9. ICONO OFF (desconexión)
Este icono indica que la acción OFF (desconexión) ha sido
seleccionada durante la planificación con el temporizador de
programación.
10. INSPECCIÓN REQUERIDA
Estos iconos indican que
inspeccionada. Póngase en contacto con su distribuidor.
11. PANTALLA DE TEMPERATURA
La pantalla muestra la temperatura actual de la instalación,
tanto la temperatura del agua de salida como la temperatura
real de la habitación.
Cuando se cambia el punto de referencia de temperatura de la
habitación, el punto de referencia parpadeará durante
5 segundos y después, volverá a la temperatura real de la
habitación.
12. CONFIGURACIÓN $
No utilizado. Sólo con fines de instalación.
13. NO DISPONIBLE
n
Este icono aparece en la pantalla cada vez que se intente
utilizar una opción que no esté instalada o cuya función no esté
disponible. Una función no disponible puede significar un nivel
de autorización insuficiente o que se está utilizando un control
remoto esclavo (consulte el manual de instalación).
Funcionamiento ON/OFF
Funcionamiento de calentamiento de
agua sanitaria ON/OFF
Ajuste de la temperatura de agua de
salida
Ajuste de la temperatura de la
habitación
Modo susurrante ON/OFF
Funcionamiento del punto de
referencia dependiente de las
condiciones climáticas ON/OFF
Ajuste del reloj
Programación del temporizador de
programación
Funcionamiento del temporizador de
programación ON/OFF
Ajustes de campo
Visualización del código de error
Prueba de funcionamiento
= operable
14. ICONO DE MODO DE DESESCARCHE/ARRANQUE
Este icono indica que el modo desescarche/arranque está
activado.
15. ICONO DEL COMPRESOR
Este icono indica que el compresor en la unidad exterior de la
instalación está en funcionamiento.
16. ETAPA DEL CALEFACTOR
Si la opción de kit de calefactor está instalada, el icono
que el calefactor está funcionando.
17. ICONO DE LA BOMBA
é
Este icono indica que la bomba de circulación está activada.
18. PANTALLA DE TEMPERATURA EXTERIOR
Cuando se enciende este icono, se muestra la temperatura
ambiente exterior. Consulte "Modo de lectura de temperatura"
en la página 10 para obtener más información.
x
y
k l
la instalación necesita
9
Autorización
Maestra Esclava Nivel 2 Nivel 3
—
— —
—
— —
— — —
—
— — —
— —
d
ç
(
( indica
u
Manual de operación
