REMARQUE
Nous vous recommandons d'isoler tous les tuyaux de
condensat externes et d'augmenter leur diamètre à
Ø32 mm afin d'empêcher le condensat de geler.
7.6
Tuyauterie du condensat
INFORMATIONS
Le système d'évacuation du condensat DOIT être constitué
de plastique; aucun autre matériau ne doit être utilisé. La
pente du conduit d'évacuation DOIT être d'au moins
5~20 mm/m. L'évacuation du condensat par la gouttière
N'EST PAS AUTORISÉE en raison du risque de gel et de
la détérioration possible des matériaux.

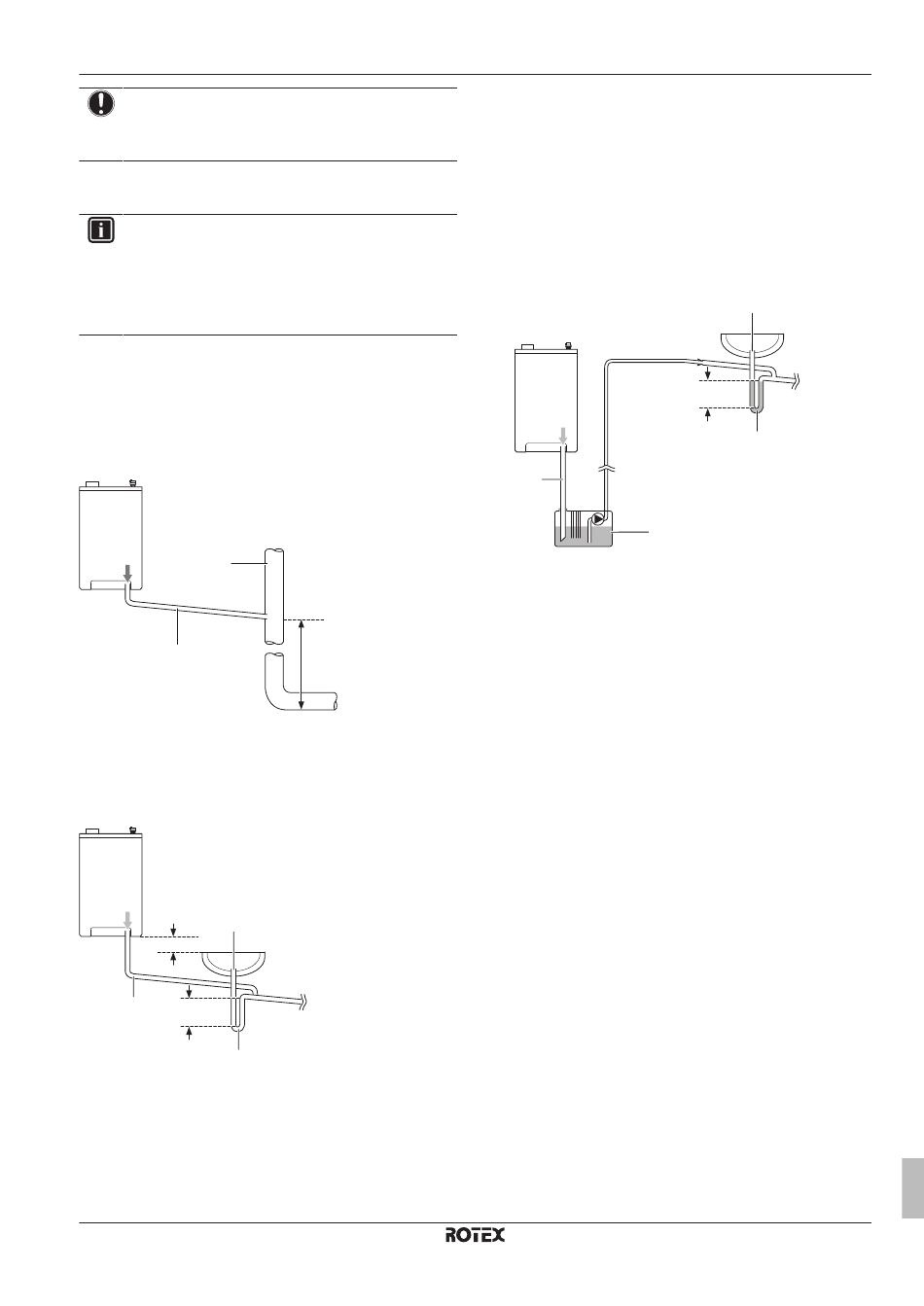

7.6.1
Raccordements internes
Si possible, le tuyau d'évacuation du condensat doit être conçu et
terminé de manière à ce que le condensat soit évacué de la
chaudière par gravité dans un point interne et adapté de rejet des
eaux usées tel qu'une cheminée de ventilation ou une colonne de
renvoi. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
b
a
Ø22 mm
a
Évacuation du condensat de la chaudière
b
Cheminée de ventilation ou colonne de renvoi
c
450 mm minimum et 3 étages maximum
S'il n'est PAS possible de mettre en place la première option, vous
pouvez utiliser un tuyau d'évacuation de la salle de bain, de la
cuisine ou un tuyau de la machine à laver. Vérifiez que le tuyau de
purge du condensat est relié plus bas à un siphon.
a
b
100 mm
c
Ø22 mm
≥75 mm
d
a
Évacuation du condensat de la chaudière
b
Cheminée de ventilation ou colonne de renvoi
c
Cuvette, bassine anti-débordement
d
Siphon et anti-retour de 75 mm
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
c
Pompe à condensat
Si l'évacuation par gravité vers un terminal interne est physiquement
IMPOSSIBLE ou si une trop grande longueur de tuyaux d'évacuation
internes est nécessaire pour atteindre un point de rejet adapté, le
condensat peut être évacué à l'aide d'une pompe à condensat
brevetée (à fournir).
Le tuyau d'évacuation de la pompe doit évacuer le condensat vers
un point de rejet interne et adapté des eaux usées tel qu'une
cheminée de ventilation ou une colonne de renvoi, la tuyauterie
d'évacuation de la cuisine, de la salle de bain ou de la machine à
laver. Un raccord adapté et permanent au tuyau des eaux usées
devrait être utilisé.
a
Ø22 mm
e
a
Évacuation du condensat de la chaudière
b
Cheminée de ventilation ou colonne de renvoi
c
Cuvette ou bassine anti-débordement
d
Siphon et anti-retour de 75 mm
e
Pompe à condensat
7.6.2
Raccordements externes
Si vous utilisez un tuyau d'évacuation du condensat à l'extérieur,
respectez les mesures suivantes afin d'empêcher le gel:
▪ Installez le tuyau autant que possible à l'intérieur avant de passer
à l'extérieur. Augmentez le diamètre du tuyau à un diamètre
interne minimum de 30 mm (le diamètre traditionnel extérieur est
de 32 mm) avant de traverser le mur.
▪ La tuyauterie externe doit être aussi courte que possible et
rejoindre le point de rejet de la manière la plus verticale possible.
N'oubliez pas que le condensat ne peut être collecté dans aucune
section horizontale.
▪ Isolez les tuyaux externes. Utilisez une isolation adaptée, étanche
et résistant aux intempéries (l'isolation de niveau O est adaptée à
cette situation).
▪ Réduisez au maximum l'utilisation de raccords et de coudes.
Retirez les bavures afin que la section de tuyauterie interne soit
aussi lisse que possible.
7.7
Raccordement de la tuyauterie de
réfrigérant
7.7.1
Concernant le raccordement de la
tuyauterie de réfrigérant
Avant de raccorder la tuyauterie de réfrigérant
Assurez-vous que l'unité extérieure et intérieure sont montées.
Ordre de montage habituel
Le raccordement de la tuyauterie de réfrigérant implique:
▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure
▪ Raccordement de la tuyauterie de réfrigérant à l'unité intérieure
▪ Isolation de la tuyauterie de réfrigérant
7 Installation
b
c
≥75 mm
d
Guide de référence installateur
31
