11. T
ESTE DE FUGA E SECAGEM POR
ASPIRAÇÃO
Quando todos os trabalhos de tubagem estiverem completos e a
unidade de exterior estiver ligada à unidade de interior, é necessário:
■
verificar se existem quaisquer fugas na tubagem de refrigerante
■
efectuar secagem por aspiração para remover toda a humidade
na tubagem de refrigerante.
Se existir uma possibilidade de haver humidade na tubagem de
refrigerante (por exemplo, água de chuva que possa ter entrado na
tubagem), efectue primeiro o procedimento de secagem por
aspiração abaixo até a humidade ter sido totalmente removida.
11.1. Recomendações gerais
■
Todas as tubagens no interior da unidade foram testadas quanto
a fugas.
■
Utilize uma bomba de vácuo de 2 fases com uma válvula de
retenção para a qual possa evacuar uma pressão do indicador
de –100,7 kPa (5 Torr absoluto, –755 mm Hg).
■
Ligue a bomba de vácuo ao orifício de saída da válvula de
paragem do gás.
AVISO
■
Certifique-se de que a válvula de paragem do gás e a
válvula de paragem de líquido estão firmemente
fechadas antes de efectuar o teste de fugas ou a
secagem por aspiração.
■
Utilize uma bomba de vácuo exclusivamente para o
R410A. Utilizar a mesma bomba de vácuo para
diferentes refrigerantes pode danificar a bomba de
vácuo ou a unidade.
ATENÇÃO
■
Não misture qualquer substância para além do
refrigerante especificado (R410A) no ciclo de
refrigeração.
■
Se ocorrerem fugas de gás refrigerante, ventile a
divisão imediatamente e o mais possível.
■
O R410A, assim como outros refrigerantes, devem
ser sempre recolhidos e nunca devem ser libertados
directamente para o ambiente.
INFORMAÇÕES
Não purgue o ar com refrigerantes. Utilize a bomba de
vácuo para evacuar a instalação.
■
Se utilizar refrigerante adicional, efectue a purga do ar dos
tubos do refrigerante e da unidade de interior com uma bomba
de vácuo e, em seguida, carregue o refrigerante adicional.
■
Utilize uma chave hexagonal (4 mm) para operar a haste da
válvula de paragem.
■
Todas as uniões dos tubos de refrigerante devem ser apertadas
com uma chave dinamométrica com o binário de aperto
especificado. Consulte "10.2. Ligar a tubagem de refrigerante à
unidade de exterior" na página 10 para obter mais informações.
Manual de instalação
11

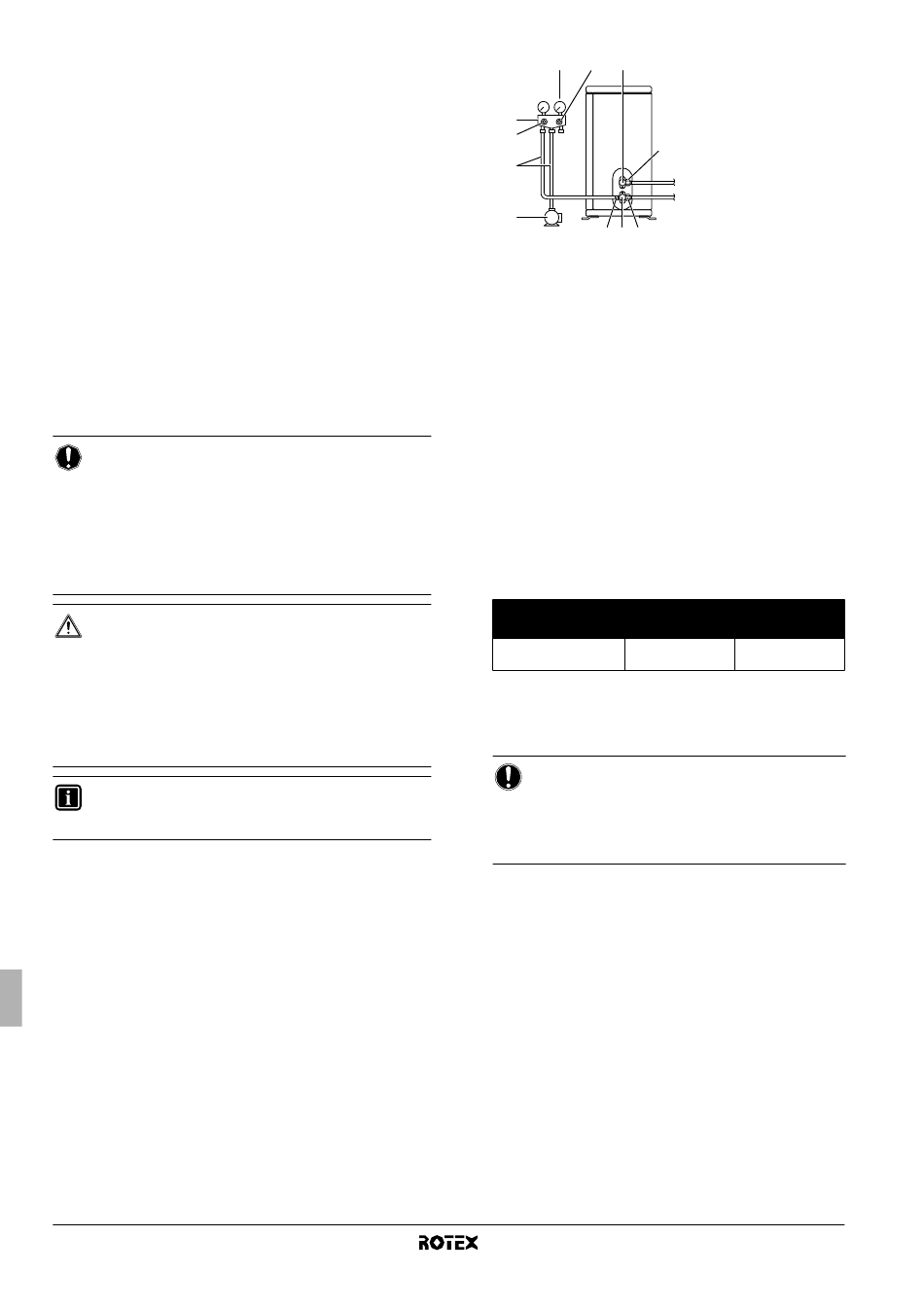

1 4 8
2
3
5
6
7 8 9
1 Medidor de pressão
2 Indicador do colector
3 Válvula de baixa pressão (Lo)
4 Válvula de alta pressão (Hi)
5 Mangueiras de carga
6 Bomba de vácuo
7 Orifício de saída
8 Tampas das válvulas
9 Válvula de paragem do gás
10 Válvula de paragem do líquido
1 Ligue o lado da projecção (no qual está pressionado o pino sem
fim) da mangueira de carga proveniente do colector do
indicador ao orifício de saída da válvula de paragem do gás.
2 Abra totalmente a válvula de baixa pressão (Lo) do colector do
indicador e feche completamente a válvula de alta pressão (Hi)
do mesmo.
Posteriormente, a válvula de alta pressão não requer qualquer
operação.
3 Aplique a bomba de vácuo. Verifique se o indicador da pressão
do composto apresenta uma leitura de –0,1 MPa (–760 mm Hg).
Tempo de
funcionamento
4 Feche a válvula de baixa pressão (Lo) do colector do indicador
e pare a bomba de vácuo.
Deixe neste estado durante 4 a 5 minutos e certifique-se de que
o ponteiro do medidor de acoplamento não retrocede.
AVISO
Se o ponteiro do medidor retroceder, tal poderá
indicar a presença de humidade ou uma fuga nas
peças de ligação. Repita os estágios 2 a 4 após
verificar todas as peças de ligação e após soltar
ligeiramente e voltar a apertar as porcas.
5 Retire as tampas da válvula de paragem do líquido e da válvula
de paragem do gás.
6 Rode a haste da válvula de paragem do líquido 90 graus para a
esquerda com uma chave hexagonal para abrir a válvula.
Feche-a após 5 segundos e verifique se existe uma fuga de gás.
Com uma solução de água com sabão, verifique se existe uma
fuga de gás no abocardado da unidade de interior e no
abocardado da unidade de exterior e nas hastes das válvulas.
Após a verificação estar concluída, limpe a solução de água
com sabão.
7 Retire a mangueira de carga do orifício de saída da válvula de
paragem do gás e, em seguida, abra totalmente as válvulas de
paragem do líquido e do gás.
Não tente rodar a haste das válvulas para além do respectivo
batente.
Unidade de exterior para bomba de calor ar/água
10
Comprimento do tubo
≤ >
15 m 15 m
≥ ≥
10 minutos 15 minutos
