Section 4 –COMMANDES DE DÉPLACEMENT ET DE GRUE
Levier de verrouillage de déplacement
Utilisez ce levier pour « verrouiller » les leviers de
déplacement.
Déplacement

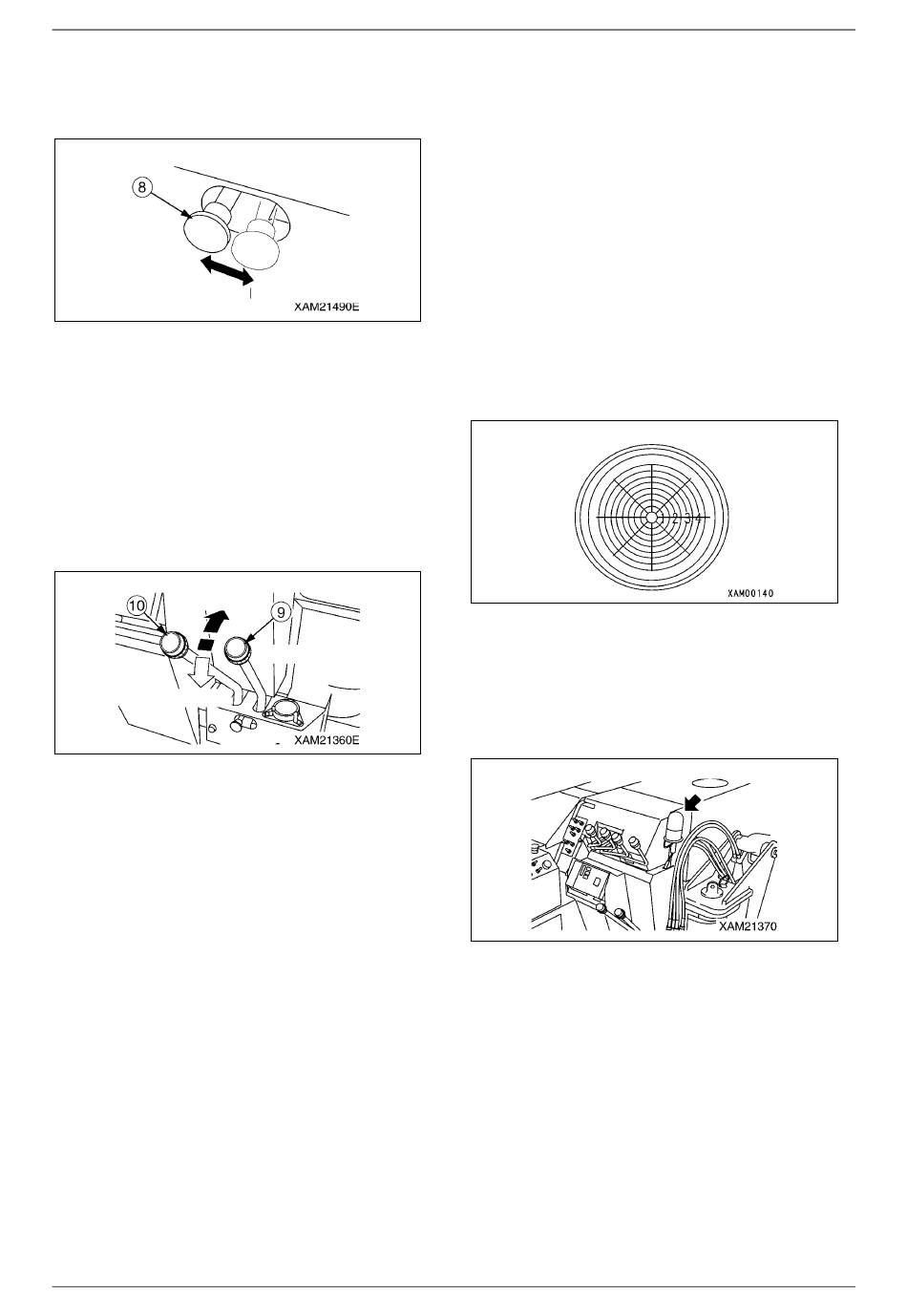

Fig. 4-8
Verrouillez : Poussez le levier vers la droite.
• Déplacement : Poussez le levier vers la gauche.
REMARQUE : Actionnez le levier de verrouillage du
déplacement lorsque les leviers de déplacement
gauche et droit sont au « point mort »
Levier de déplacement gauche/droite
Utilisez ces leviers pour avancer/reculer, vous arrêter,
tourner et ajuster la vitesse de déplacement.
Marche avant
Marche arrière
Fig. 4-9
• Marche avant :
Poussez simultanément vers
l'avant les leviers gauche et droit.
• Point mort : Relâchez simultanément les leviers
gauche et droit. Les leviers reviennent
en position « Point mort » et la machine
freine et s'arrête automatiquement à
cette position.
• Marche arrière :
Tirez simultanément vers vous
les leviers gauche et droit.
• Pour tourner à gauche :
gauche et manœuvrez le levier droit
vers l'avant ou vers l'arrière.
• Tourner à droite : Relâchez le levier droit et
manœuvrez le levier gauche vers
l'avant ou vers l'arrière.
• Pour effectuer une rotation sur place : Bougez les
leviers de gauche et de droite dans des
directions opposées. Les chenilles
gauche et droite vont alors tourner en
sens opposé, vous permettant de
tourner sur vous-même.
4 - 6
Verrouillage
Point mort
Relâchez le levier
Mini-grue sur chenilles M A E D A
Indicateur de niveau
AVERTISSEMENT ! Lors de l'installation des
stabilisateurs, procédez aux ajustements en
regardant l'indicateur d'horizontalité afin que le
corps de la machine soit bien à l'horizontale. Le
travail avec la grue lorsque le corps de la
machine est incliné pourrait provoquer un
renversement.
Le système indique à quel point la machine est
inclinée.
La position de la bulle montre à quel point la machine
est inclinée et dans quelle direction.
Utilisez ce système pour vérifier que la machine est
horizontale lors du réglage des stabilisateurs.
Fig. 4-10
Témoin d'avertissement de non réglage du
stabilisateur (jaune)
Le témoin clignote si l'un des quatre stabilisateurs
n'est pas réglé correctement.
Fig. 4-11
REMARQUE :
• Si l'extension ou le réglage de l'un des quatre
stabilisateurs ne peut être détecté, le témoin de
stabilisateur non réglé clignote.
• Le témoin d'avertissement de déréglage des
stabilisateurs est lié au témoin d'état de
fonctionnement du limiteur de moment (rouge).
Lorsque le témoin de non réglage des stabilisateurs
clignote, le témoin d'état de fonctionnement (rouge)
tourne également et s'allume.
2/2021 MC405C-3
