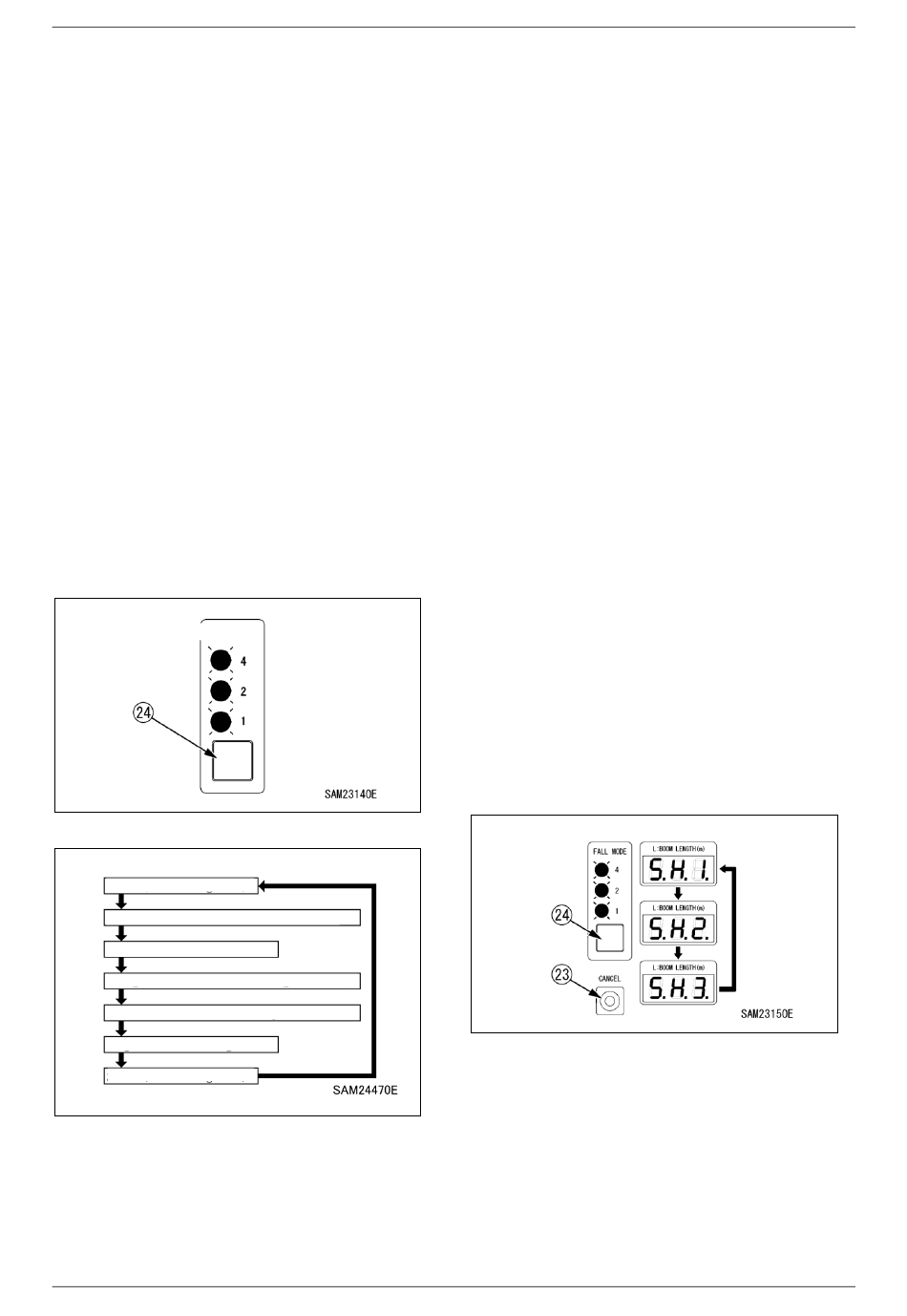

Section 4 –AFFICHAGE DU CONTRÔLEUR D'ÉTAT DE CHARGE DU CROCHET CHERCHEUR 850 Kg
Commutateur de sélection des brins de
retour et LED d'affichage du compteur de
brins de câble (bleue)
DANGER ! Le mode brins de câble / option et la
du crochet chercheur doivent être configurés sur
"mode crochet chercheur 850 kg".
L'utilisation d'un crochet chercheur de 850 kg
autrement qu'en mode crochet chercheur 1,5 t
peut empêcher l'activation des pré-alarmes et
l'arrêt automatique de la flèche, même en cas de
surcharge imminente, et peut donc provoquer
des dommages sur la grue ou le renversement de
la machine, et causer ainsi des accidents graves.
Utilisez le sélecteur de chutes de fils pour modifier le
nombre d'options de chutes de fils.
• Maintenez la pression sur le commutateur
pendant 2 secondes ou plus.
Le mode de fonctionnement des chutes de fils
changera comme indiqué ci-dessous en appuyant sur
l'interrupteur pendant 2 secondes ou plus à chaque
fois.
MODE
BRINS DE
CÂBLE
Fig. 4-407
4 brins de câble (LED« 4 » allumée)
Crochet chercheur 500 kg (toutes les LED allumées)
fléchette (LED« 1 » clignote)
Crochet chercheur 850 kg (toutes les LED clignotent)
Crochet chercheur 1,5 t (toutes les LED éteintes)
Brin de câble unique (LED« 1 » allumée)
2 brins de câble (LED« 2 » allumée)
Fig. 4-408
REMARQUE : Lorsque vous changez le réglage,
relâchez le commutateur dès que le réglage change,
puis pressez à nouveau.
4 - 142
Touche Annuler
DANGER ! N'utilisez pas le crochet chercheur
850 kg si la position d'inclinaison réelle du
crochet chercheur et l'affichage des fenêtres de
longueur de flèche ne correspondent pas. Si le
limiteur de moment n'est pas configuré sur la
position d'inclinaison réelle du crochet
chercheur, le limiteur de moment peut ne pas
fonctionner correctement, et peut provoquer des
dommages sur la grue et le basculement de la
machine, et causer ainsi des accidents graves.
Utilisez cet interrupteur et le commutateur de
sélection mode brins de câble/option pour définir la
position d'inclinaison du crochet chercheur affichée
dans la fenêtre de longueur de la flèche.
• Lorsque le mode brins de câble est défini pour le
mode crochet chercheur 850 kg, pressez
simultanément le commutateur de sélection mode
brins de câble/option (24) et le commutateur de
désactivation (23) pendant au moins 2 secondes, et
faites défiler pour configurer la position d'inclinaison
réelle du crochet chercheur.
Pour un réglage correct, voir « Affichage de la
position du crochet chercheur et du mode dans la
fenêtre longueur de flèche » à la page 4-143.
En appuyant simultanément sur le commutateur de
sélection mode brins de câble/option (24) et sur
l'interrupteur d'annulation (23) pendant 2 secondes
ou plus, l'affichage de la longueur de la flèche est
modifié selon l'ordre suivant : « SH1
→
SH1 ・・・ »
SH3
Fig. 4-409
REMARQUE : Lorsque vous changez le réglage,
relâchez le commutateur dès que le réglage change,
puis pressez à nouveau.
En mode crochet chercheur 850 kg, la position du
crochet chercheur et la valeur de longueur réelle de la
flèche sont affichées en alternance.
Mini-grue sur chenilles M A E D A
→
→
SH2
2/2021 MC405C-3
