Section 5 – INSPECTION ET ENTRETIEN DU CROCHET CHERCHEUR de 1,5 t
Procédures d'entretien
DANGER ! Si vous décelez un quelconque
dommage sur une pièce du crochet chercheur,
réparez-la ou remplacez-la immédiatement par
une neuve.
La rupture de la pièce entraînerait la chute du
crochet chercheur.
Inspection avant le démarrage du moteur
Procédez aux vérifications présentées dans cette
section lorsque le moteur est à l'arrêt, chaque jour
avant le début du travail.
Flèche E et support
Vérifiez chacune des parties de la flèche E et du
support pour déceler d'éventuelles fissures,
déformation excessive et contamination, etc. Si vous
décelez une quelconque anomalie, procédez aux
réparations qui s'imposent.
Boulons de fixation du crochet chercheur
Vérifiez si les boulons présentent les caractéristiques
de force requises. Vérifiez également si les boulons
sont serrés suivant le couple indiqué. Reportez-vous
à la section « Installation du crochet chercheur 1,5 t »
pour connaître le couple de serrage requis.
Assurez-vous également qu'il n'y ait aucune fissure,
aucun dommage, écrasement, aucun encrassement
ni rouille sur les boulons.
Si vous décelez toute anomalie, remplacez le boulon
par un neuf, même si le boulon n'a pas encore
dépassé sa durée de vie.
Broche de positionnement et cheville de blocage
Vérifiez si l'axe de positionnement est correctement
bloqué par la cheville de blocage.
Vérifiez si les broches sont endommagées ou
fortement déformées. Si vous décelez une
quelconque anomalie, changez les broches.
5 - 86
Mini-grue sur chenilles M A E D A
Crochet pivotant
1. Vérifiez si la butée fonctionne correctement pour
maintenir le câble métallique. Si vous constatez
une anomalie, remplacez-la.
2. Faites tourner le crochet et vérifiez s'il tourne en
douceur en ne produisant aucun bruit anormal. Si
vous constatez une anomalie, réparez-le ou
remplacez-le.
3. Vérifiez que le crochet ne présente aucune fissure
ou déformation excessive. Si vous constatez une
anomalie, remplacez-la.

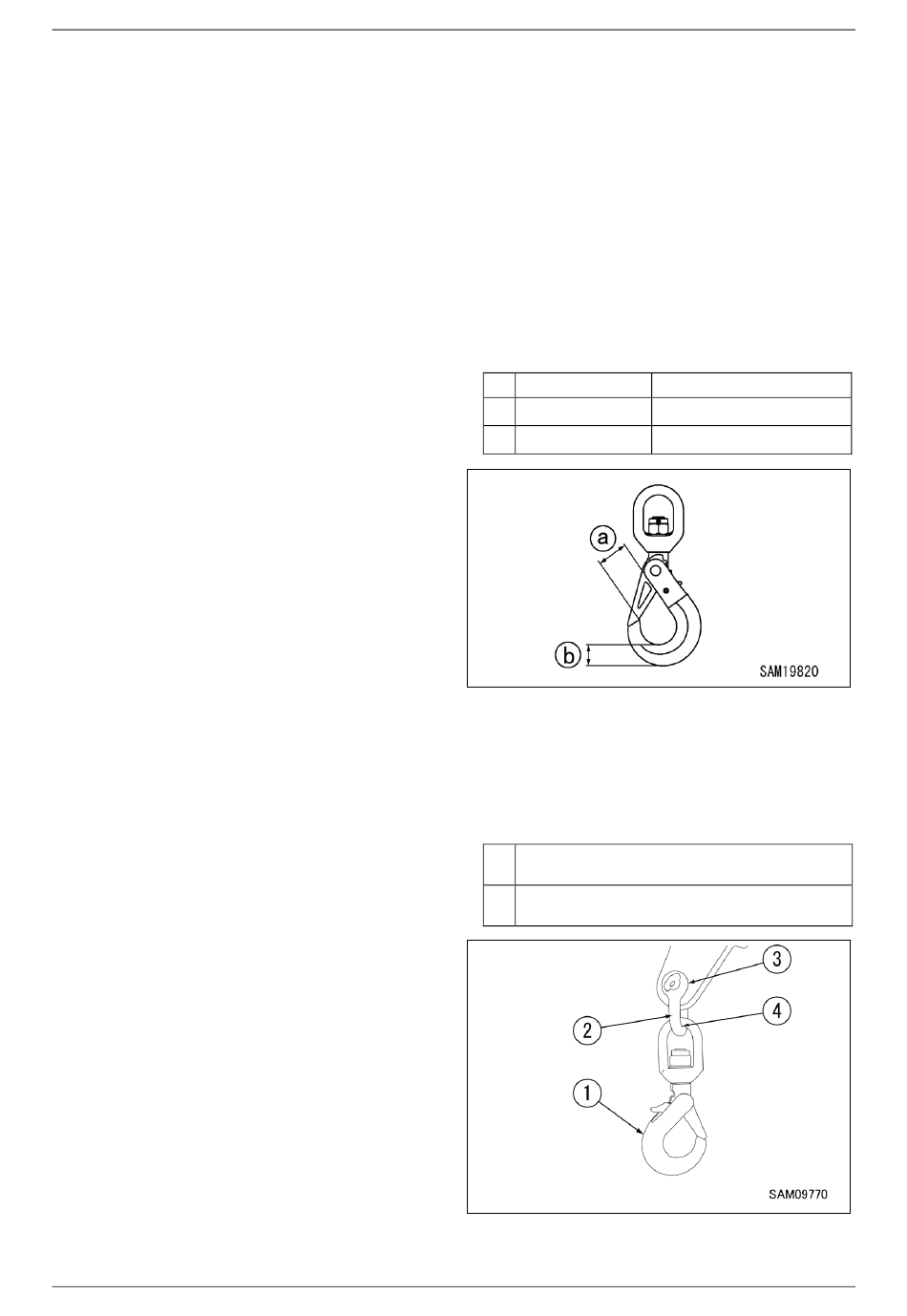

4. Remplacez le crochet lorsque ses dimensions
répondent aux normes de remplacement suivantes.
Standard
a
37 mm
b
25 mm
Fig. 5-200
Graissage
Essuyez et éliminez la vieille graisse du point de
contact comme indiqué ci-dessous, puis appliquez
une nouvelle graisse au lithium.
Point de contact (3) entre la flèche E et la
1
manille (2)
Point de contact (4) entre le crochet pivotant
2
(1) et la manille (2)
Fig. 5-201
Niveau de remplacement
Plus de 38,9 mm
Moins de 23,7 mm
2/2021 MC405C-3
