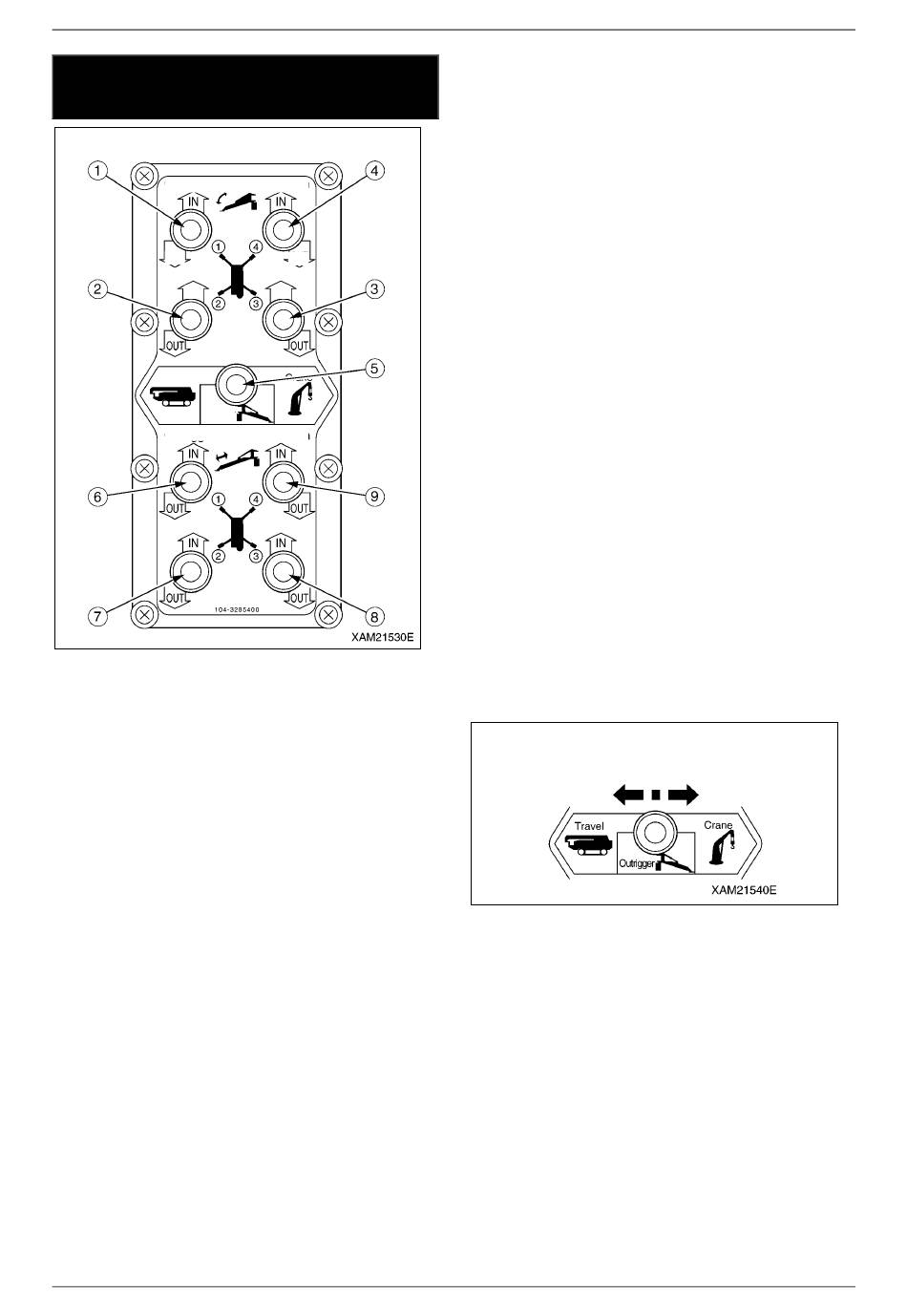

Section 4 –Panneau de commande du stabilisateur
Panneau de commande du
stabilisateur
Commutateur d'ancrage des stabilisateurs
SORTIE
ENT
RÉ
E
Déplacement
Stabilisateur
Commutateur d'extension des stabilisateurs
Fig. 4-84
Commutateur de mise à la terre du stabilisateur
1 -
[1]
Commutateur de mise à la terre du stabilisateur
2 -
[2]
Commutateur de mise à la terre du stabilisateur
3 -
[3]
Commutateur de mise à la terre du stabilisateur
4 -
[4]
Sélecteur de rayon de portée
5 -
(Déplacement, stabilisateur, grue)
Commutateur d'extension du stabilisateur [1]
6 -
Commutateur d'extension du stabilisateur [2]
7 -
Commutateur d'extension du stabilisateur [3]
8 -
Commutateur d'extension du stabilisateur [4]
9 -
Sélecteur de rayon de portée
(déplacement, stabilisateur, grue)
AVERTISSEMENT !
• Lorsque vous placez le sélecteur de travail sur
la position « Déplacement », veillez à arrimer la
grue et à mettre la machine en « position de
déplacement ». Si la machine n'est pas en «
position de déplacement », elle risque de se
renverser et de provoquer des accidents
graves.
4 - 40
SORTIE
ENT
RÉ
E
Mini-grue sur chenilles M A E D A
• Veillez à mettre le levier de verrouillage du
déplacement en position « VERROUILLAGE »
avant d'utiliser un stabilisateur ou une grue.
Notez que si le levier de verrouillage du
déplacement n'est pas en position
« VERROUILLAGE », vous pouvez toujours
déplacer la machine même si le sélecteur de
travail est actionné en position « Stabilisateur »
ou « Grue ». Veillez à ne pas laisser votre main
ou votre corps toucher les leviers de
déplacement. La machine peut se déplacer et
provoquer des accidents graves.
• Veillez à régler tous les stabilisateurs lorsque
vous placez le sélecteur de travail sur la
position « Grue » pour effectuer l'opération de
grutage. Un réglage inapproprié des
stabilisateurs empêchera le fonctionnement de
la grue en raison de la fonction du dispositif de
sécurité des stabilisateurs.
• Rangez toujours la flèche lorsque vous
effectuez l'opération de stabilisation avec le
sélecteur de travail réglé sur la position
« Stabilisateur ». Si la flèche n'est pas
correctement arrimée, la fonction du dispositif
de sécurité des stabilisateurs empêche
l'utilisation des stabilisateurs.
Utilisez ce commutateur pour changer l'état de travail
de la machine (déplacement, stabilisateur, grue).
Stabilisateur
Déplacement
Fig. 4-85
• Déplacement : Poussez le levier vers la gauche.
Maintenant, vous pouvez faire voyager
la machine.
• Stabilisateur : Poussez l'interrupteur en position
centrale. Maintenant, vous pouvez
effectuer l'opération de stabilisation.
• Grue :
Poussez le levier vers la droite. Vous
pouvez maintenant effectuer l'opération
de grutage.
Grue
2/2021 MC405C-3
