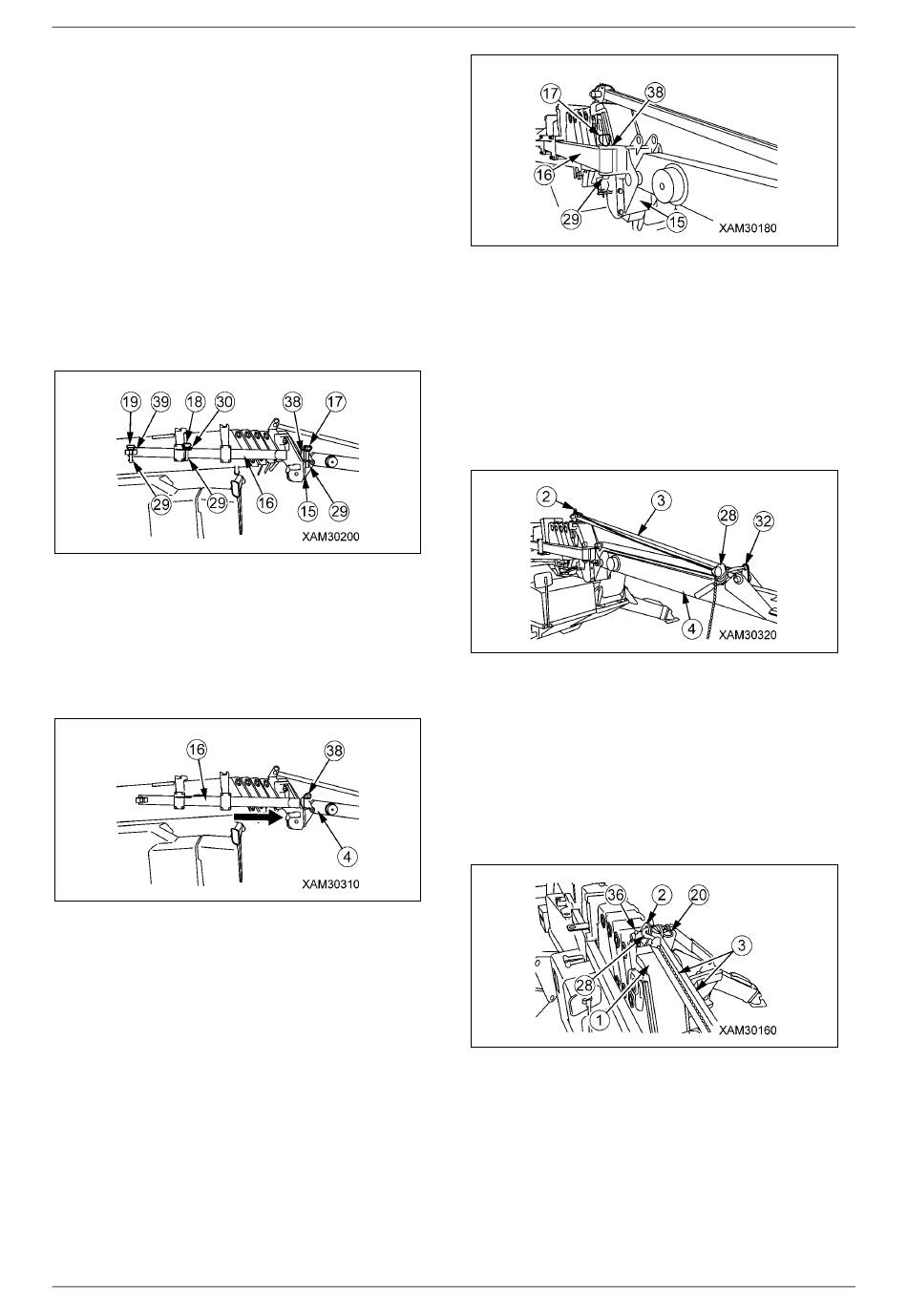

Section 4 –INSTALLATION ET RANGEMENT DE LA FLECHETTE
5.
Retirez la goupille (29) de l'axe de position (17)
inséré dans le support de flèche (38), puis tirez
l'axe de position (17) (longueur) : 150 mm) de
l'étrier (38).
6.
Retirer la goupille (29) de la position de l'axe (18)
inséré dans la butée (30) au centre de la barre
de stockage (16), puis tirer la position (18)
(longueur : 55mm) de la goupille du bouchon
(30).
7.
Retirer la goupille (29) de la position de l'axe (19)
inséré dans le support (39) à l'arrière de la barre
de stockage (16), puis tirer la position (19)
(longueur : 95mm) de l'étrier (39).
Fig. 4-480
REMARQUE : Les goupilles de position (17), (18),
(19) retirées sur les sections 6, 7 seront utilisées pour
le rangement de la flèche volante n° 1 (4).
8.
Faites glisser la barre de stockage (16) en
direction de la tête de la rampe principale.
Fig. 4-481
REMARQUE : Insérez la barre de stockage (16) dans
la tête du support de la flèche (38), et mettez la
position du trou sur la tête de la barre de stockage
(16) et du support (38) ensemble.
Insérer l'axe de position (17) (longueur : 150
9.
mm) dans le trou du support (38) de la potence
volante n° 1 (15), puis insérez la goupille (29)
dans l'axe de position (17) pour fixer fermement
l'axe de position.
4 - 164
Fig. 4-482
AVERTISSEMENT ! Insérez toujours l'axe de
position (17) par le haut. Si vous insérez l'axe de
position (17) par le bas, il sortira et présentera un
risque grave.
10. Accrochez le bloc de levier (28) entre les
supports (32) indiqués sur la figure, et actionnez
le bloc de levier (28) pour tendre la chaîne.
Fig. 4-483
REMARQUE : L'accrochage du levier sur le côté du
support de la flèche (32) facilite l'utilisation du bloc de
levier (28).
11. Retirer la goupille (36) de l'axe de position (20)
inséré dans le support (2) de la tête de la rampe
principale, puis tirer l'axe de position (20)
(longueur) : 135mm) de l'étrier (2).
Fig. 4-484
REMARQUE : L'axe de positionnement (20) qui a été
retiré sera utilisé plus tard pour relier la tige de support
(3) au support de flèche n° 1.
Mini-grue sur chenilles M A E D A
2/2021 MC405C-3
