Section 5 – CAPOT DE LA MACHINE
CAPOT DE LA MACHINE
AVERTISSEMENT !
• Avant d'enlever le capot de la machine, veillez à
bien couper le moteur et à enlever la clef.
• N'enlevez pas le capot de la machine tant que le
moteur est chaud, par exemple tout de suite
après avoir terminé une tâche.
REMARQUE : Le couvercle de la machine peut être
retiré ou remis en place lorsque la grue est rangée.
Notez qu'en déployant les stabilisateurs et en relevant
légèrement la flèche, vous disposerez d'un espace de
travail plus important qu'à l'état replié, ce qui facilitera
le processus.
Retrait du capot de la machine
Pour assurer l'inspection/l'entretien des pièces
internes, enlevez le couvercle de la machine en
procédant ainsi :
Ouvrez tous les stabilisateurs à un angle
1.
permettant de retirer les couvercles des
machines.
2.

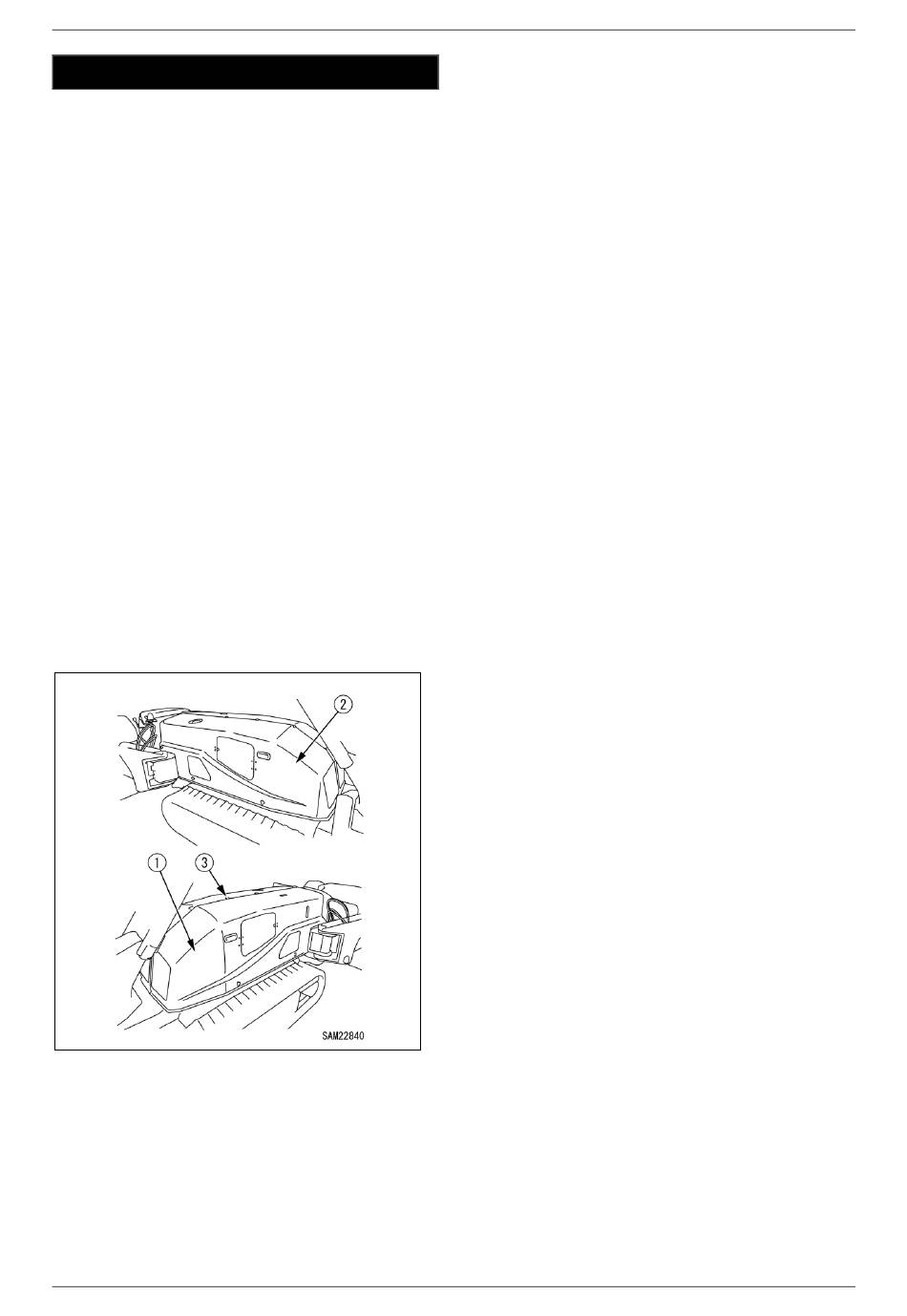

Retirez les 11 boulons de retenue (3) du
couvercle de la machine de gauche (1) et du
couvercle de la machine de droite (2).
Fig. 5-23
REMARQUE : Un boulon de retenue à l'avant, quatre
en haut, six sur les côtés, trois à gauche et à droite,
sont utilisés pour serrer le couvercle de la machine.
3.
Retirez le recouvrement des machines gauche
(1) et déposez-le.
4.
Retirez le recouvrement des machines droit (2)
et déposez-le.
5 - 18
Mini-grue sur chenilles M A E D A
Installation du capot de la machine
Lorsque vous avez terminé l'inspection/entretien à
l'intérieur du recouvrement des machines, installez le
recouvrement des machines en procédant comme
suit.
1.
Remettez le couvercle de la machine de droite
(2) dans sa position initiale.
2.
Remettez le couvercle de la machine de gauche
(1) dans sa position initiale.
3.
Serrez correctement les boulons de fixation 11
boulons) des recouvrements de machines
gauche (1) et droit (2).
4.
Faites pivoter tous les stabilisateurs vers
l'intérieur pour les ranger.
2/2021 MC405C-3
