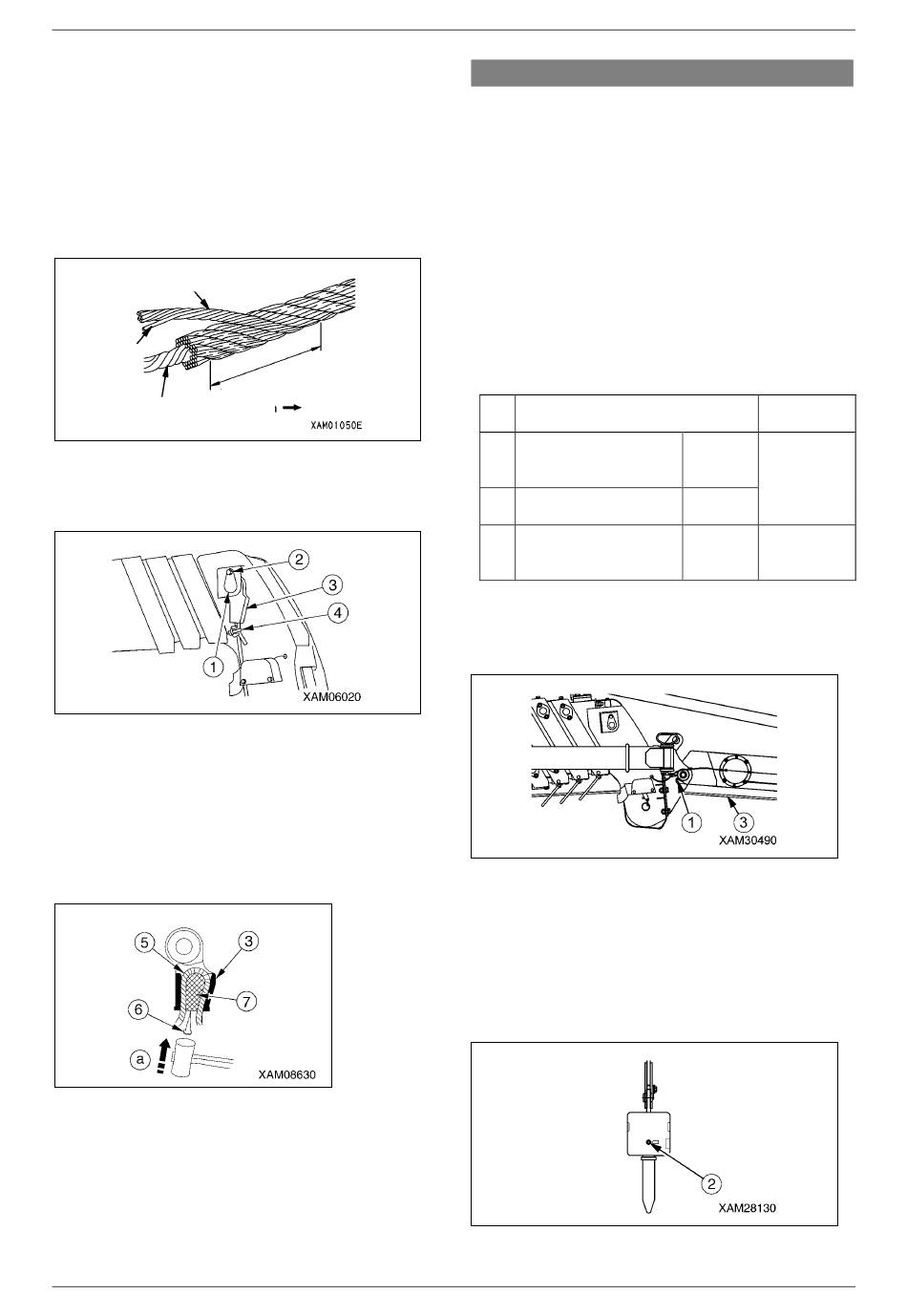

Section 5 – INSPECTION ET ENTRETIEN DE LA FLÉCHETTE
Critères de remplacement du câble métallique
du treuil
Un câble métallique est soumis à l'usure continue.
Un remplacement est requis si l'une des situations
suivantes se présente sur le câble métallique :
• 10% ou une plus grande quantité de brins (excepté
les fils fourrés) dans 1 torsion du câble sont coupés
(6 crêtes).
Fil
Câble
Une torsion (présentant 6 crêtes)
Lorsqu'un câble représentant plus
de 10 % est cassé
Fig. 5-205
REMARQUE : Remplacez le câble métallique pour le
treuil si 9 brins ou plus sont cassés.
Fig. 5-206
• Une usure équivalente à 7% ou plus du diamètre
nominal est observée au niveau du diamètre du
câble métallique.
REMARQUE : Remplacez un câble métallique de 8
mm de diamètre s'il a un diamètre de 7,5 mm.
• Le câble est entortillé.
Fig. 5-207
• Le câble est soumis à une déformation ou une
corrosion importantes.
• Utilisation d'un embout défectueux.
5 - 92
Graissez les unités de la machine
ATTENTION :
• Le type de graisse varie en fonction des points
• Le graissage d'une machine neuve est
• Utilisez une graisse appropriée spécifiée ci-dessous
Jeter
1.
Fig. 5-208
2.
3.
Fig. 5-209
Mini-grue sur chenilles M A E D A
Entretien toutes les 250 heures
de graissage. L'utilisation d'une graisse
incorrecte peut même raccourcir la durée de vie
utile de la machine. Reportez-vous au tableau
ci-dessous pour connaître le type de graisse à
utiliser.
nécessaire une fois toutes les 10 heures jusqu'à
ce que la machine atteigne les 100 premières
heures de fonctionnement. Après cette période,
graissez comme il se doit.
sur les points de graissage.
N°
Point de graissage
Graissage de la
1
goupille de montage
de la flèche
Graissage du moufle
2
à crochet
Graissage du câble
3
métallique du treuil
En utilisant un pistolet graisseur, graissez les
points de graissage (N° 1 à 2) spécifiés dans le
tableau ci-dessus par les bouchons de graissage
correspondants.
Essuyez soigneusement la graisse usagée
ressortant après le graissage.
Pour empêcher l'usure et la corrosion des câbles
métalliques, enduisez-les de graisse pour câbles
(rouge).
Assurez-vous que la surface du câble soit propre
et graissez le câble avec une brosse.
Type de
graisse
1 zone
Graisse au
lithium
1 zone
Graisse
1 pièce
pour
câbles
2/2021 MC405C-3
