Section 4 –INSTALLATION ET RANGEMENT DE LA FLECHETTE

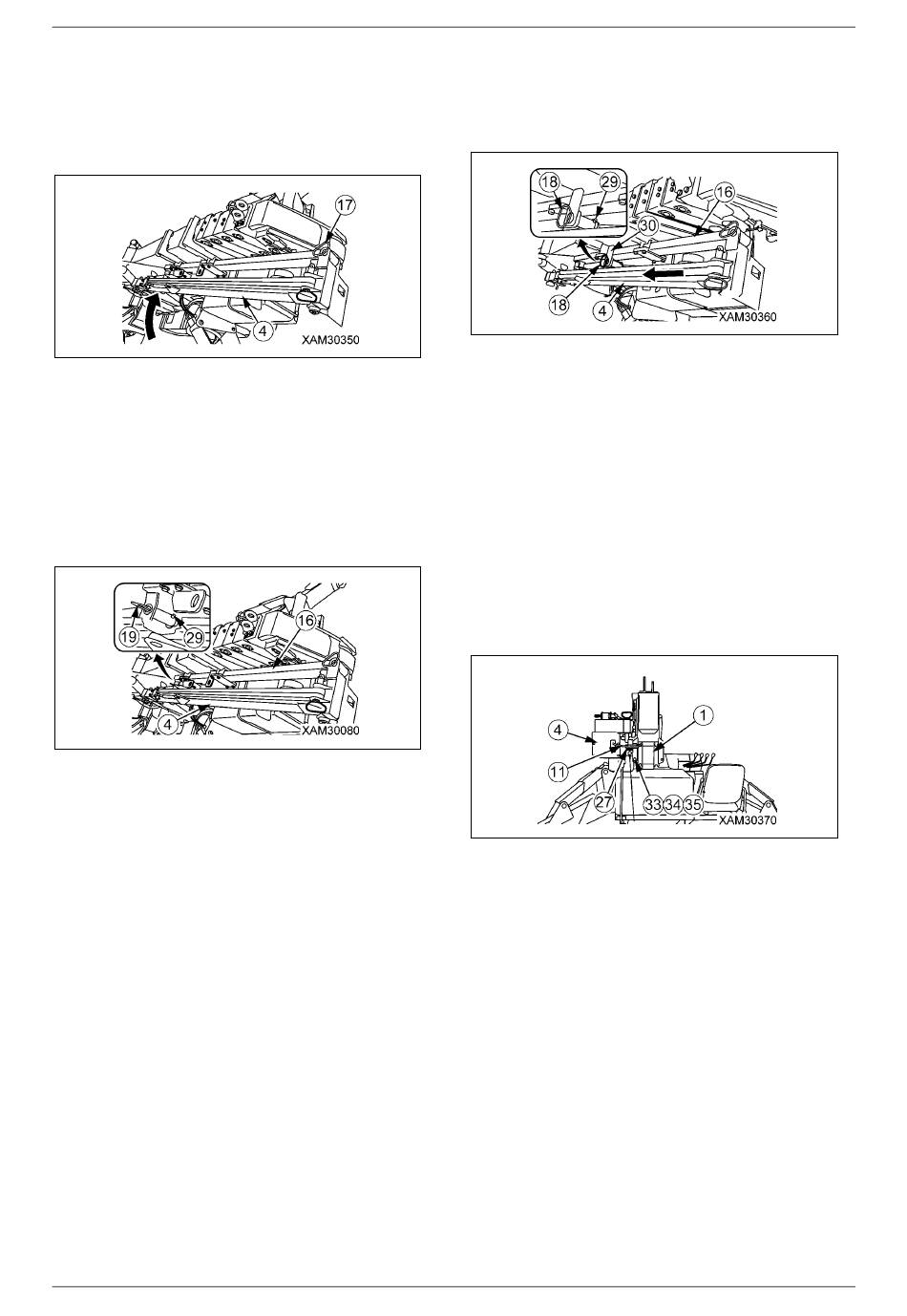

20. Soulevez l'extrémité du foc volant n° 1 (4) pour le
sortir de l'étai de rangement, puis faites-le pivoter
autour de l'axe de position (17) (longueur) :
150mm) sur le côté droit de la tête de la flèche
principale.
Fig. 4-490
21. Placez ensemble le trou de la barre de
rangement (16) et le support sur la tête de la
flèche (4).
22. Insérez l'axe de position (19) dans le trou du
support de la flèche (4) n° 1, puis fixez
fermement l'axe de position (19) avec la goupille
d'arrêt (29).
Fig. 4-491
AVERTISSEMENT ! Insérez toujours l'axe de
position (19) par le haut. Si vous l'insérez par le
bas, la goupille de position sortira et entraînera
un grave danger.
23. Faites glisser la barre de stockage (16) et la
flèche n° 1 (4) dans le sens de la tête de la flèche
n° 1 (4), placez le trou de la butée (30) sur la
barre de stockage (16) et la flèche n° 1 (4)
ensemble.
4 - 166
24. Insérer l'axe de position (18) dans le trou de la
butée (30) de la barre de stockage (16), puis
fixer fermement l'axe de position (18) à l'aide de
la goupille d'arrêt (29).
Fig. 4-492
AVERTISSEMENT ! Insérez toujours l'axe de
position (18) par le haut. Si vous l'insérez par le
bas, la goupille de position sortira et entraînera
un grave danger.
25. Placez la poulie (27) pour l'arrimage de la
fléchette dans le trou situé sur la tête de la bôme
principale, et fixez-la à l'aide du boulon de
fixation (33) (M12x30L), de la rondelle (34) et de
l'écrou (35).
26. Accrochez le câble métallique (11) à la poulie
(27) d'arrimage de la fléchette.
Fig. 4-493
ATTENTION : Si vous devez arrimer la fléchette n°
1 avec un crochet d'amarrage simple, fixez
toujours la poulie (27) pour l'arrimage de la
fléchette, et suspendez le câble (11) de la bôme
principale à cette poulie (27). Si vous n'utilisez
pas cette poulie (27), le câble métallique (11) se
pliera et le câble sera endommagé
prématurément.
