Section 4 –INSTALLATION ET RANGEMENT DE LA FLECHETTE

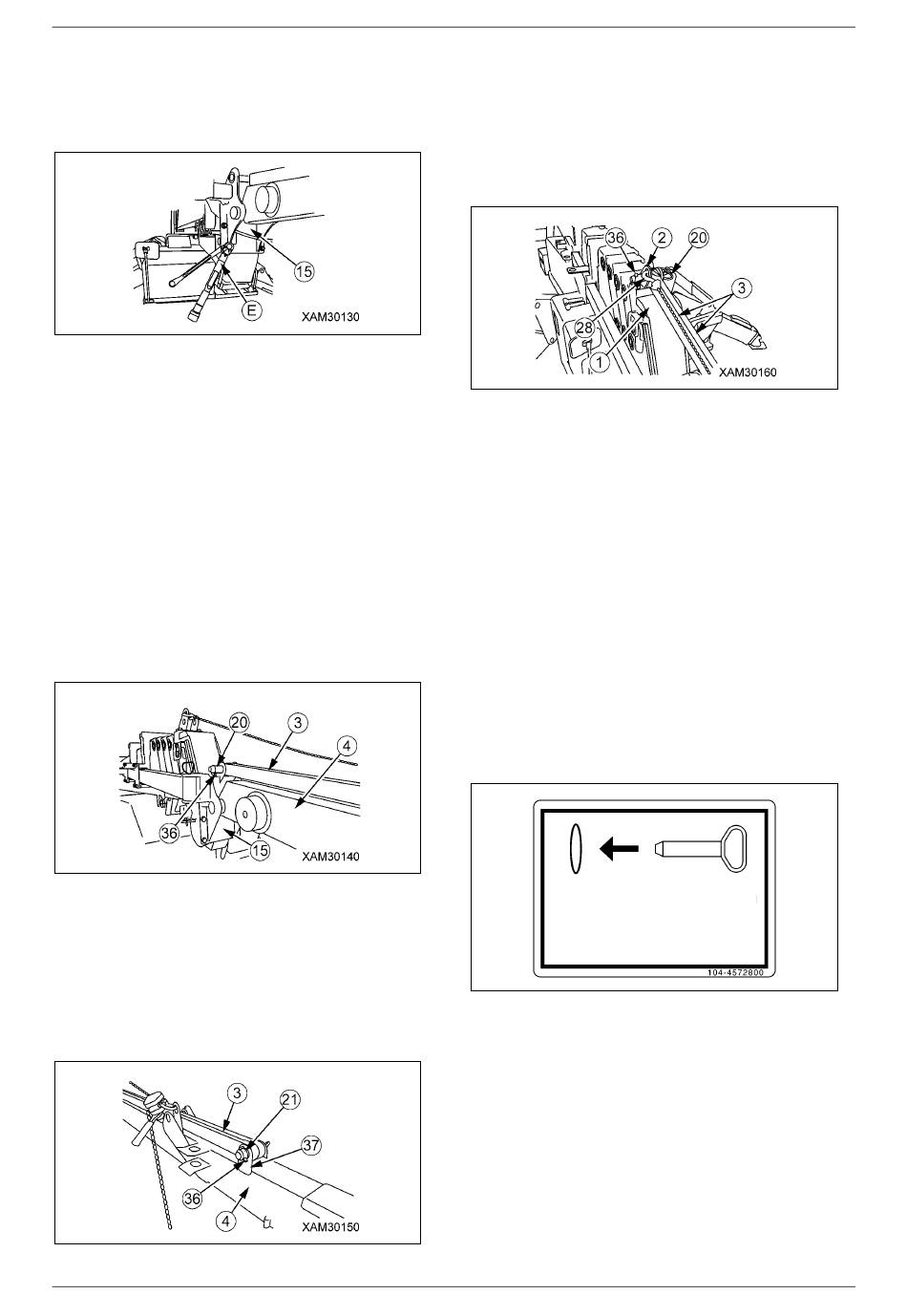

13. Fixez le support de flèche (15) n° 1 et la flèche
principale à l'aide de quatre boulons de fixation
(33) (M12x30L), de rondelles (34) et d'écrous
(35).
Fig. 4-458
REMARQUE : Insérez le boulon de fixation du côté
de la rampe principale.
DANGER !
• Utilisez un couple de serrage de 93 Nm pour
saisir le boulon de fixation de la fléchette.
Utilisez également une clé dynamométrique (E)
pour saisir le boulon de fixation de la fléchette.
Si le boulon de fixation se détache, la fléchette
risque de tomber et de présenter un danger
grave.
• Vérifiez l'état des boulons avant de les utiliser.
14. Retirer la goupille (36) de l'axe de position (20)
qui fixe les deux tiges de support (3), puis retirer
l'axe de position (20) (longueur) : 135mm).
Fig. 4-459
REMARQUE : L'axe de position (20) que vous avez
retiré sera utilisé plus tard pour connecter la tige de
support (3) avec le support sur la tête de la rampe
principale.
15. Retirer la goupille (36) de l'axe de position (21)
qui fixe les deux tiges de support (3), puis retirer
l'axe de position (21) (longueur : 135mm).
Fig. 4-460
4 - 160
REMARQUE : L'axe de position (21) que vous avez
retiré sera utilisé ultérieurement pour relier la tige de
support (3) au support de la flèche volante n° 1.
16. Déplacez les deux tiges de support (3) vers le
support (2) sur la tête de la rampe principale et
mettez la position du trou ensemble.
Fig. 4-461
REMARQUE : La tige de support (3) est composée
de deux tiges. Déplacez la tige une à une lorsque
vous modifiez la position de la tige de support (3).
17. Insérer l'axe de position (20) (longueur : 135mm)
dans le support (2) sur la tête de la rampe
principale, et verrouiller fermement la goupille de
position (20) par la goupille d'arrêt (36).
ATTENTION : Selon l'autocollant sur la machine,
insérez la goupille de position dans la direction
indiquée sur la figure. Si vous insérez le goujon
de position dans le sens opposé, il sera difficile
de retirer la tige de support en raison de
l'interférence du bloc de levier et de la prise du
goujon de position.
Sens d'insertion de la broche
La broche doit être insérée dans la
direction indiquée par la flèche.
Fig. 4-462
18. Actionnez le bloc de levier (28) pour déplacer la
flèche volante n° 1 (4), et placez la position du
trou du support de flèche volante n° 1 (32) et de
la tige de support (3) ensemble.
Mini-grue sur chenilles M A E D A
2/2021 MC405C-3
