Section 4 –MOTEUR ÉLECTRIQUE (OPTION)
Disjoncteur principal (avec un détecteur de
fuites)
AVERTISSEMENT !
• Assurez-vous que le disjoncteur est éteint
lorsque cette machine n'est pas alimentée par
l'équipement d'alimentation et lorsque le travail
est terminé.
• Des conditions anormales sont rencontrées
autour de l'unité de l'onduleur, du moteur
électrique ou du câblage électrique lorsque le
disjoncteur est automatiquement mis hors
tension pendant le fonctionnement. Veillez à
localiser les pannes et à vérifier l'odeur et les
pièces brûlées. Contactez-nous ou contactez
votre revendeur.
• L'inspection et la réparation doivent être
terminées avant de remettre le disjoncteur en
marche pour rétablir le courant.
Le non-respect de cette consigne peut entraîner
un incendie ou une défaillance de la machine.
Le disjoncteur principal est équipé des pièces
indiquées sur la figure.
ARRÊT :
(1) Disjoncteur
(2) Bouton d'indication de surtension/défaut
à la terre (jaune)
(3) Bouton de déclenchement (rouge)
(4) Bouton de test de défaut de masse (gris)

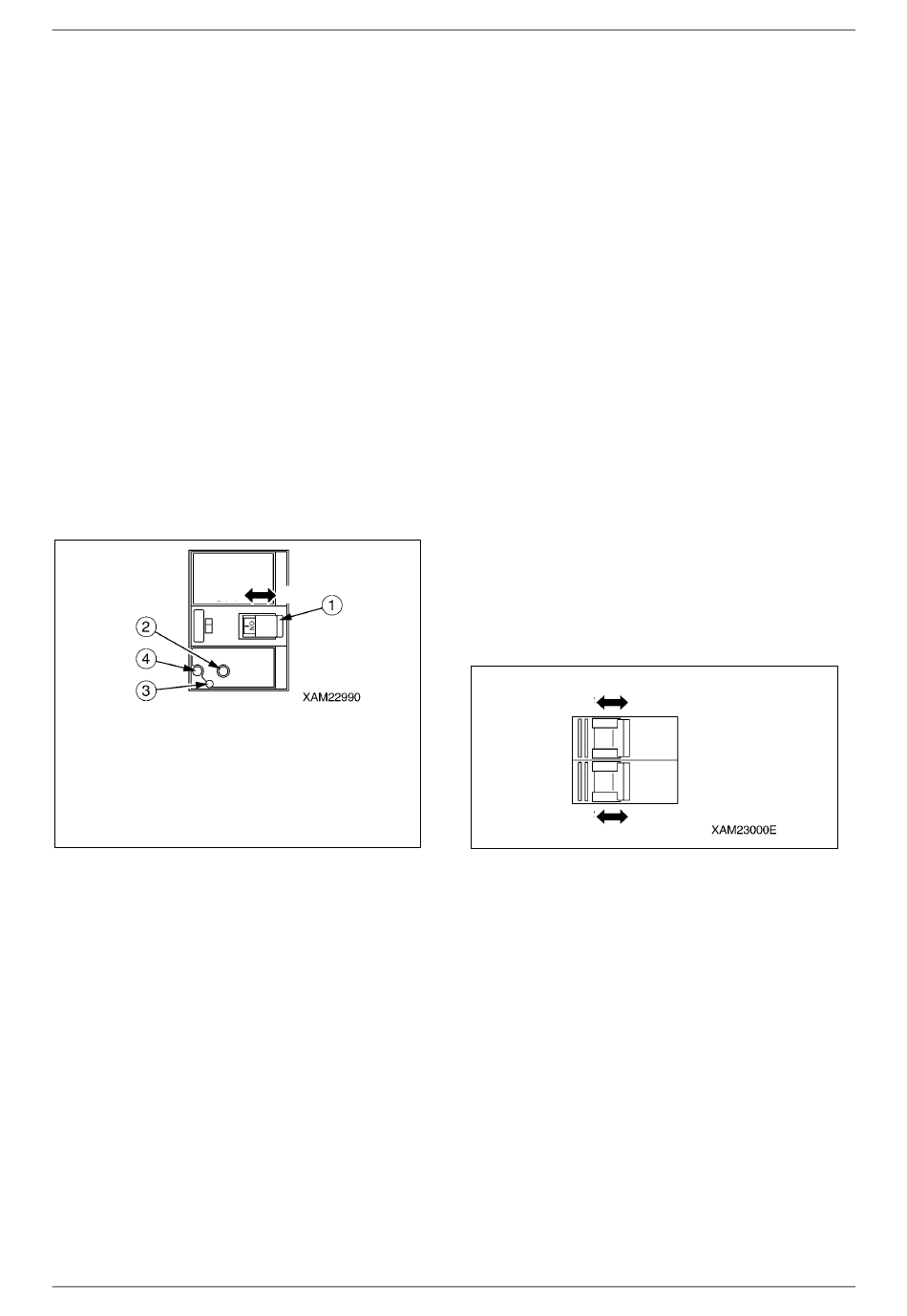

Fig. 4-383
• Le disjoncteur principal est prévu pour couper
automatiquement le courant fourni par l'unité de
l'onduleur au moteur électrique en cas de
surtension, pour éviter les incendies et les
défaillances de la machine.
Le disjoncteur principal contrôle également
l'alimentation électrique du moteur électrique et de
l'unité de l'onduleur.
• MARCHE : Le système est mis sous tension.
• ARRÊT : Le système est mis sous tension.
• Le bouton d'indication de surtension ou de défaut
de mise à la terre (2) situé sur le couvercle est
conçu pour s'éjecter en cas de surtension ou de
défaut de mise à la terre.
Pour la réinitialisation, appuyez sur le disjoncteur
pour l'allumer.
4 - 132
MARCHE
Mini-grue sur chenilles M A E D A
• Le bouton de déclenchement (3) est conçu pour
déclencher mécaniquement le disjoncteur en tant
que commande externe.
• Le bouton de test de défaut de terre (4) est utilisé
pour tester le déclenchement en réponse à un
défaut de terre.
Le déclenchement correct est assuré si le bouton
d'indication de surtension/défaut de terre (2) sur le
couvercle s'éjecte.
ATTENTION : Il est recommandé de procéder à
un test périodique (semestriel) de défaut de
masse.
Le bouton de test doit être contrôlé à des
intervalles de 10 secondes ou plus et ne doit pas
être pressé plus que nécessaire.
Si l'indication d'un défaut à la terre reste allumée
après la réinitialisation du bouton d'indication de
surtension/défaut à la terre (2), contactez-nous ou
notre agence de service commercial.
Interrupteur de mise en marche de l'
DC12V
L'interrupteur d'alimentation DC12V est utilisé pour
activer ou désactiver la source de sortie CC du
système de fonctionnement de la grue.
ARRÊT :
MARCHE
ARRÊT :
MARCHE
Fig. 4-384
• MARCHE : L'alimentation arrive au système de
commande de la grue.
• ARRÊT : Aucun courant n'arrive au système de
fonctionnement de la grue.
Circuit CA
12 V CC
