Mini-grue sur chenilles M A E D A
Treuil et flèche
AVERTISSEMENT ! Lors de la vérification du
fonctionnement du treuil et de la flèche, veillez à
la sécurité du personnel afin que le crochet et la
flèche n'interfèrent pas avec des personnes ou
des objets.
Vérifiez les bruits anormaux provenant de la
1.
flèche, du crochet et de toute zone du câble
métallique pendant le fonctionnement de la grue.
Faites fonctionner la grue sans charge et vérifiez
2.
l'absence de desserrage ou de perte de boulons.

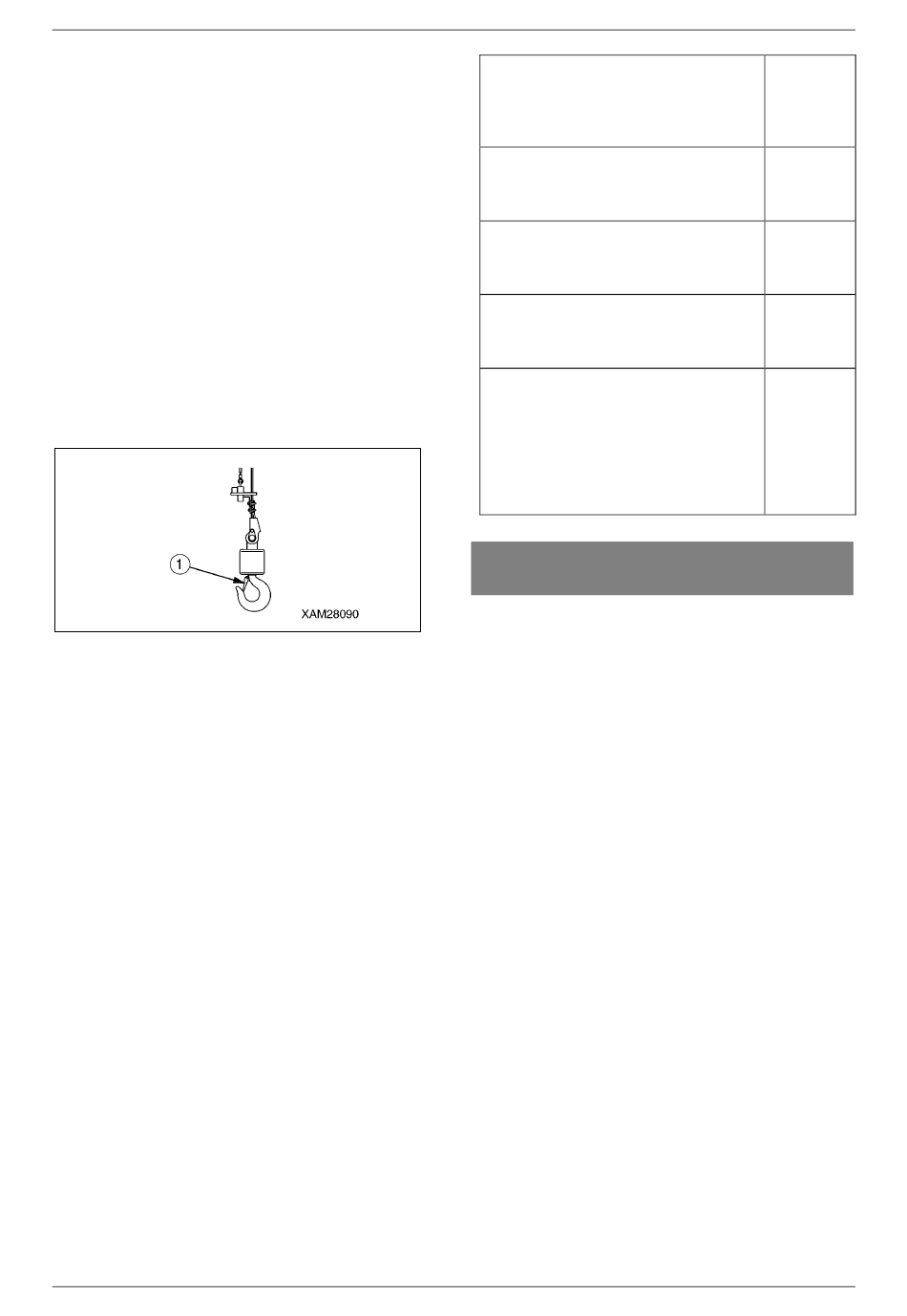

Vérifiez l'absence de déformation du crochet, de
3.
bruit anormal provenant des transmission, et le
fonctionnement correct du cliquet du câble
métallique (1).
Fig. 5-204
Vérification du fonctionnement du
contrôleur d'état de charge/CEC (mode
fléchette)
AVERTISSEMENT ! Si vous décelez une
quelconque anomalie au niveau du CEC,
contactez-nous ou contactez votre
concessionnaire immédiatement.
Allumez l'interrupteur de démarrage.
1.
Vérifiez la lampe rotative. Tout d'abord, une
2.
lumière tournante rouge apparaît pendant
environ 2 secondes, puis devient une lumière
tournante verte.
Vérifiez l'affichage du contrôleur d'état de
3.
charge/CEC. Assurez-vous que le code d'erreur
n'apparaît pas sur l'affichage de la charge
nominale.
S'assurer que le mode fléchette est efficace.
4.
(« Flèche » doit être affichée dans l'affichage de
la longueur de la bôme en alternance avec la
longueur de la bôme en mode « fléchette »)
Démarrez le moteur et faites fonctionner la grue
5.
comme indiqué ci-dessous pour vérifier
l'indication correcte du limiteur de moment.
2/2021 MC405C-3
Section 5 – INSPECTION ET ENTRETIEN DE LA FLÉCHETTE
Indication du mouvement de la grue et
du limiteur de moment
La flèche est déployée à 13,0 m ou plus
puis abaissée. Vérifiez l'indication de
l'angle de la flèche lorsque l'affichage de
la charge nominale indique « E-J ».
La flèche est déployée à 13,0 m ou plus,
puis relevée. Vérifiez l'indication de
l'angle de la flèche lorsque l'affichage de
la charge nominale indique « E-J ».
Affichage du rayon d'action, lorsque la
flèche est déployée à "16,5 m", avec une
extension complète de cinq étapes et un
angle de flèche de "72°".
Indication de l'affichage de la charge
réelle lorsqu'un poids nominal est
préparé et soulevé.
• L'indication doit être identique au poids
total incluant l'équipement d'élingage.
• Une certaine déviation peut être
autorisée dans certaines conditions de
flèche.
ENTRETIEN APRÈS LES 10
PREMIÈRES HEURES
Effectuez les opérations d'entretien suivantes au bout
des 10 premières heures de rodage de la nouvelle
machine :
Graissage de la broche support de la
fléchette
Pour les éléments et la procédure d'entretien, voir
"Entretien toutes les 250 heures" à la page 5-92.
Entretien irrégulier
Câble métallique de remplacement pour
treuil
AVERTISSEMENT ! Portez toujours des gants en
cuir lorsque vous manipulez le câble métallique.
ATTENTION :
• Le diamètre du câble métallique est mesuré aux
points il passe de façon répétée dans la poulie.
Il est requis d'effectuer une mesure triple pour
obtenir une valeur utilisable. (La mesure doit
être effectuée en plusieurs points espacés.)
• N'utilisez pas un câble métallique usé, quelle
que soit la fréquence d'utilisation.
Valeur du
contrôleur
d'état de
charge/CE
C
55°
76°
Entre 7,0 et
0,1m
Charge
réelle
5-91
