Section 4 –Contrôleur d'état de charge/CEC (DÉTECTEUR DE SURCHARGE)

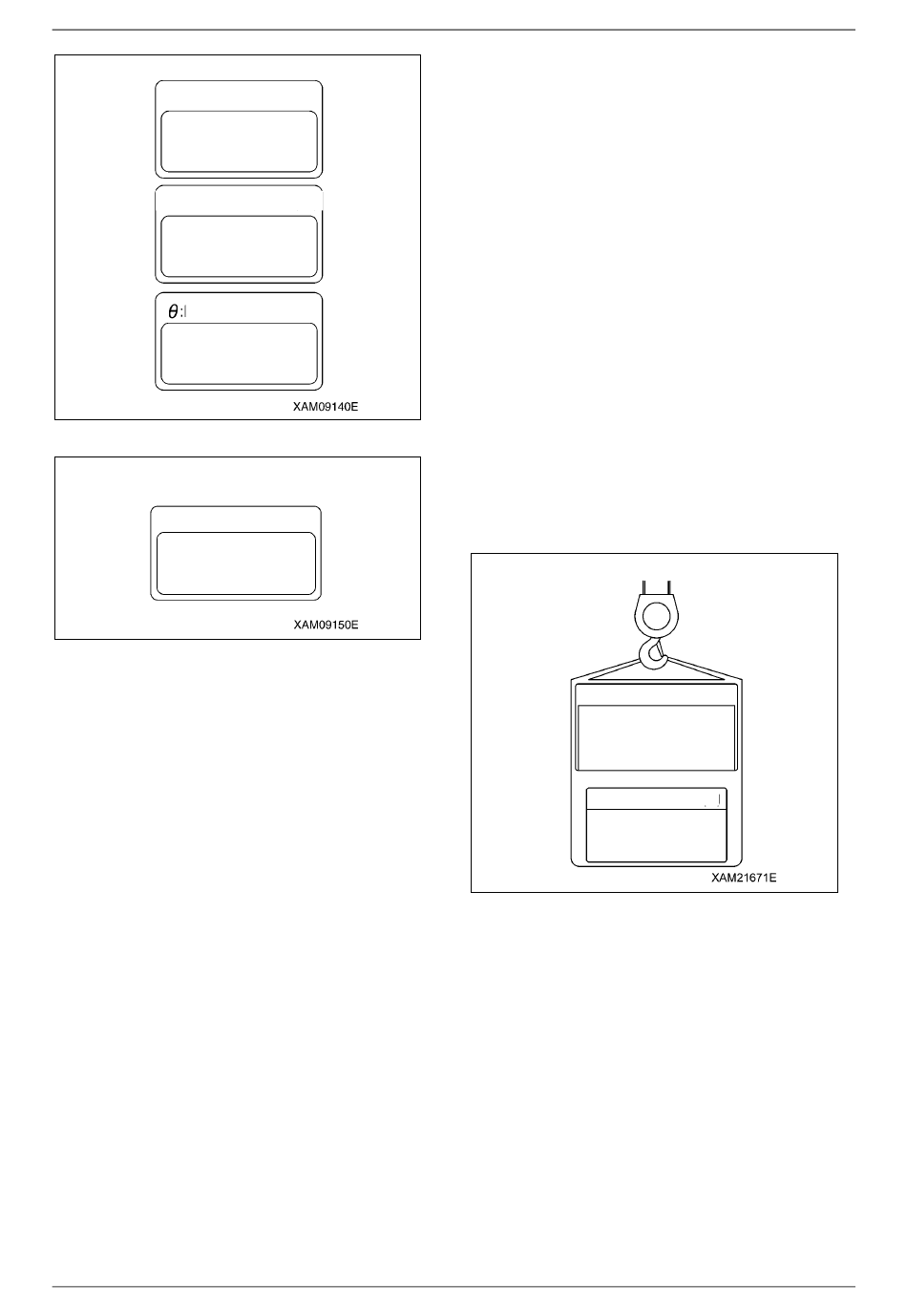

L : LONGUEUR DE FLÈCHE (m)
H: Hauteur de levage (m)
ANGLE DE LA FLECHE (deg)
Fig. 4-196
R : Rayon de portée (m)
Fig. 4-197
(1) « La limite supérieure de l'angle de la flèche » est
affichée sur l'écran d'affichage de l'angle de la
flèche.
(2) « La limite inférieure de l'angle de la flèche » est
affichée sur l'écran d'affichage de l'angle de la
flèche.
(3) « La limite supérieure de la portée » est affichée
sur l'écran d'affichage de la portée.
(4) « La limite supérieure de la hauteur de levage »
est affichée sur l'écran d'affichage de la hauteur
de levage.
(5) Retour à l'affichage d'origine.
REMARQUE :
• Lorsqu'une valeur de réglage est affichée, la DEL
correspondant à sa section de réglage clignote en
même temps.
• Si aucun commutateur n'est actionné pendant 5
secondes ou si un autre commutateur a été pressé
avec une valeur de réglage en cours d'affichage,
l'affichage revient à celui d'origine.
• Lorsqu'une valeur n'a pas été réglée, l'affichage
correspondant sera vide.
• Les sections d'affichage autres que celle
correspondant aux valeurs de réglage affichées
seront vides.
4 - 76
Mini-grue sur chenilles M A E D A
Descriptions de l'affichage du
contrôleur d'état de charge/CEC
Pour les LED non décrites dans cette section, voir
« Affichage du contrôleur d'état de charge/CEC » à la
page 4-72.
SECTION D'AFFICHAGE DE LA CHARGE
REELLE
Cette section indique constamment le poids réel de la
charge soulevée pendant le fonctionnement de la
grue.
La charge réelle représente le poids total de la charge
soulevée et des pièces de levage augmentant la
masse du crochet.
Le système fonctionne normalement si l'affichage de
la charge réelle indique "0,0" à "0,1" alors qu'aucune
charge n'est soulevée.
Si l'affichage de la charge réelle indique une autre
valeur en dehors de cette plage, veuillez nous
contacter ou bien votre concessionnaire.
CHARGE REELLE (t)
CHARGE NOMINALE TOTALE (t)
Fig. 4-198
SECTION D'AFFICHAGE DE LA CHARGE
NOMINALE TOTALE
Cette section affiche le nombre de brins de câble du
crochet, la portée, la charge nominale totale pouvant
être soulevée (poids du crochet + poids des pièces de
levage + charge pouvant être soulevée) calculée à
partir de paramètres tels que le degré d'extension des
stabilisateurs.
2/2021 MC405C-3
