Mini-grue automotrice M A E D A

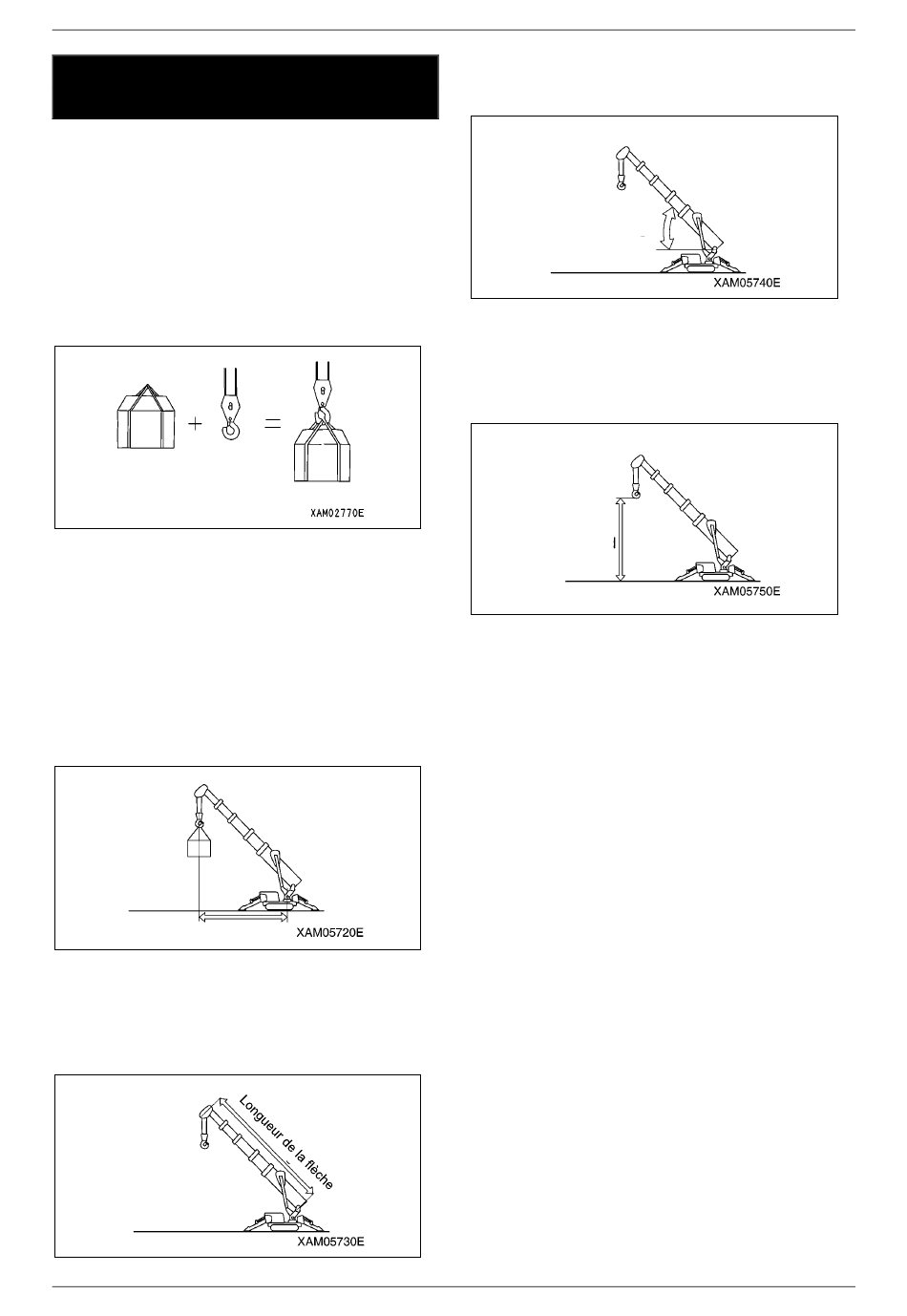

TERMINOLOGIE LIÉE À LA
GRUE
Termes et définitions
Charge nominale totale
Il s'agit de la charge maximale pouvant être soulevée
en fonction de la longueur et de l'angle de la flèche.
Cette charge comprend la masse (poids) des
accessoires de levage (crochets) et des câbles. Pour
en savoir plus, voir « TABLEAUX DE LA CHARGE
NOMINALE TOTALE« à la page 3-13.
Poids du
Charge nominale
crochet
Fig. 3-1
Charge nominale
Il s'agit de la charge obtenue en soustrayant la masse
(poids) des accessoires de levage (crochets) et des
câbles - élingues de la charge nominale totale.
Rayon de portée
Distance horizontale entre l'axe de rotation et le
centre du crochet.
Rayon de portée
Fig. 3-2
Longueur de la flèche
Il s'agit de la distance entre l'ergot au pied de la flèche
et l'ergot de la poulie en haut de la flèche.
Fig. 3-3
2/2021 MC405C-3
Charge nominale totale
Section 3 – TERMINOLOGIE LIÉE À LA GRUE
Angle de la flèche
Angle formé par la flèche par rapport à l'horizontale.
Angle de la flèche
Fig. 3-4
Hauteur de levage au-dessus du sol
Distance verticale entre le bas du crochet et le sol
lorsque le crochet est levé à la limite supérieure.
Hauteur de levage
au-dessus du sol
Fig. 3-5
3-3
