Retirez le boulon de montage de l'attache à
4.
clavette (1) pour retirer l'attache à clavette (2).

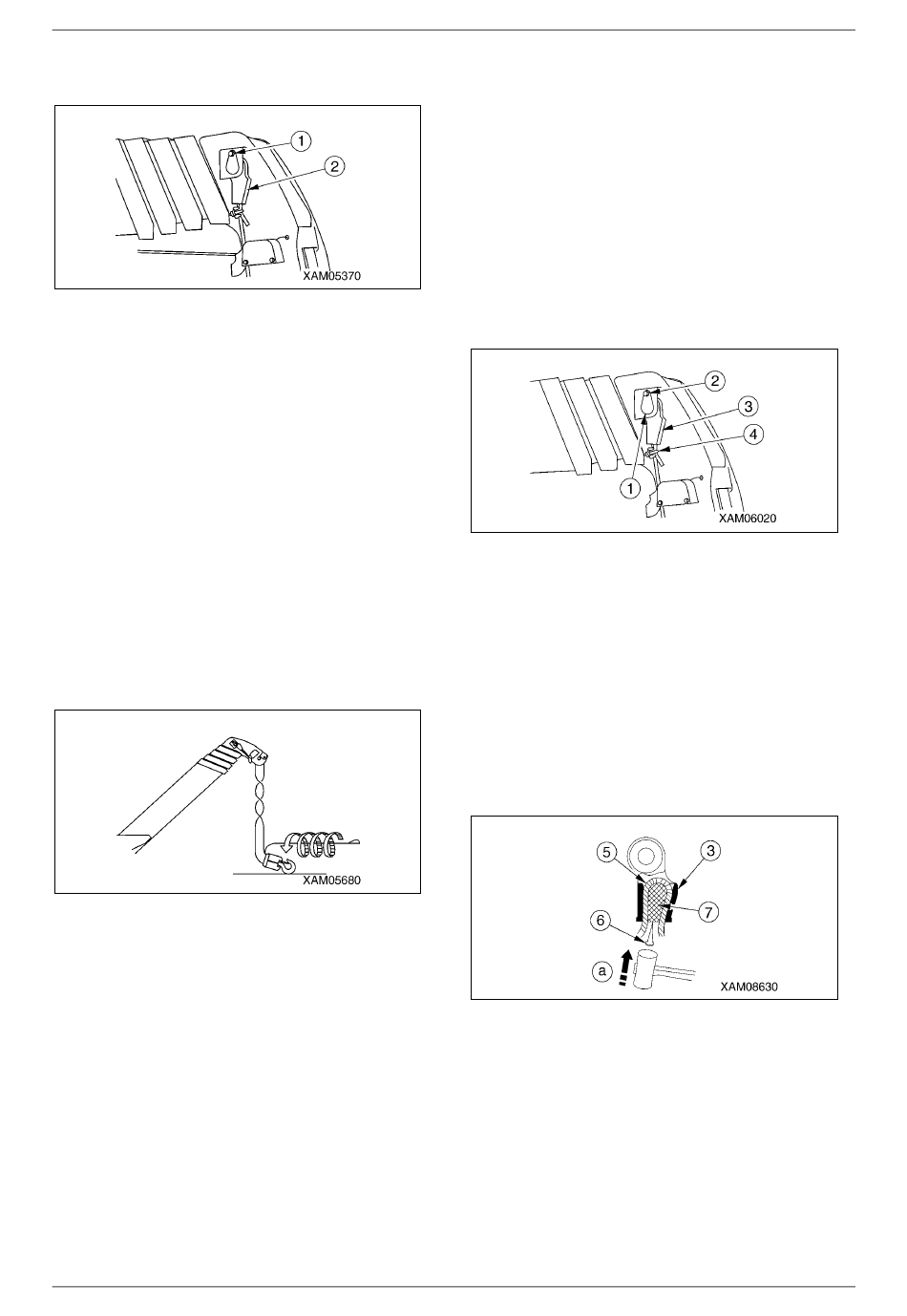

Fig. 5-159
Force Tordez énergiquement l'extrémité du
5.
câble métallique « n » fois (nombre de brins de
câble) le nombre d'entortillements du crochet,
dans la direction opposée à celle de
l'entortillement – que vous avez vérifié à l'étape 1
(la direction opposée à celle avec laquelle le
câble métallique essaye spontanément de
revenir lorsque vous relâchez l'attache à
clavette) et installez le câble métallique.
Démarrez le moteur et mettez le levier de levage
6.
de la flèche en position « LEVER » (tirez vers
vous) afin d'agumenter l'angle de la flèche
jusqu'au maximum.
Mettez le levier de télescopage de la flèche en
7.
position « EXTENSION » (poussez vers l'avant)
pour étendre la flèche à son maximum.
Fig. 5-160
Actionnez le levier du treuil afin de répéter
8.
plusieurs fois l'opération de levage/abaissement
du moufle à crochet.
Enroulez soigneusement le câble métallique,
9.
tout en continuant à appliquer la tension au
câble.
10. Répétez la procédure ci-dessus jusqu'à ce que
le crochet ne soit plus tordu.
Si vous n'arrivez pas à vous débarrasser de la
torsade malgré la procédure décrite ci-dessus,
remplacez le câble par un câble métallique neuf.
2/2021 MC405C-3
Section 5 –ENTRETIEN GÉNÉRAL DE LA MACHINE
Câble métallique du treuil - Retrait
Enlevez le câble métallique de la façon suivante :
Garez la machine sur un sol d'aplomb et dur.
1.
Mettez le levier de télescopage de la flèche en
2.
position « Allongement » (poussez-le vers
l'avant) pour allonger légèrement la flèche.
Mettez le levier du treuil en position « Bas »
3.
(poussez vers l'avant) pour abaisser le moufle à
crochet au sol.
Défaites le boulon de fixation de la douille
4.
cunéiforme (2). Retirez la goupille de la douille
cunéiforme (1) et retirez la douille cunéiforme (3).
Fig. 5-161
Enlevez l'attache du câble métallique (4).
5.
Enlevez le câble métallique (5) de l'attache à
6.
clavette (3) de la façon suivante :
Munissez-vous d'un morceau de barre ronde (6)
d'un diamètre de 4 à 6 mm et posez-le en
contact avec la clavette du câble (7).
(2) A l'aide du marteau, tapotez légèrement sur
la barre ronde (6) dans le sens indiqué par
la flèche (a) pour déloger la clavette du
câble (7).
Fig. 5-162
Mettez le levier du treuil en position « Bas »
7.
(poussez vers l'avant) et enlevez le câble
métallique (5) du tambour du treuil.
