Mini-grue sur chenilles M A E D A
Démontage de l'ensemble flèche-
mouche
REMARQUE : Cette section explique la méthode à
suivre pour retirer la fléchette de la machine. Utilisez
une grue pour retirer la flèche.
AVERTISSEMENT !
• Arrêtez toujours le moteur régulièrement
pendant le changement de la poulie à crochet.
Si vous actionnez la grue sans arrêter le
moteur, la machine peut bouger subitement,
causant un grave danger.
• Les accessoires de levage tels que le câble
métallique et la manille utilisés pour le levage
doivent être suffisamment résistants pour le
poids de la fléchette.
ATTENTION : Le grutier qui utilise une fléchette
peut devoir acquérir une qualification prévue par
la législation ou la réglementation locale. Tous les
opérateurs doivent être formés et avoir atteint un
bon niveau.

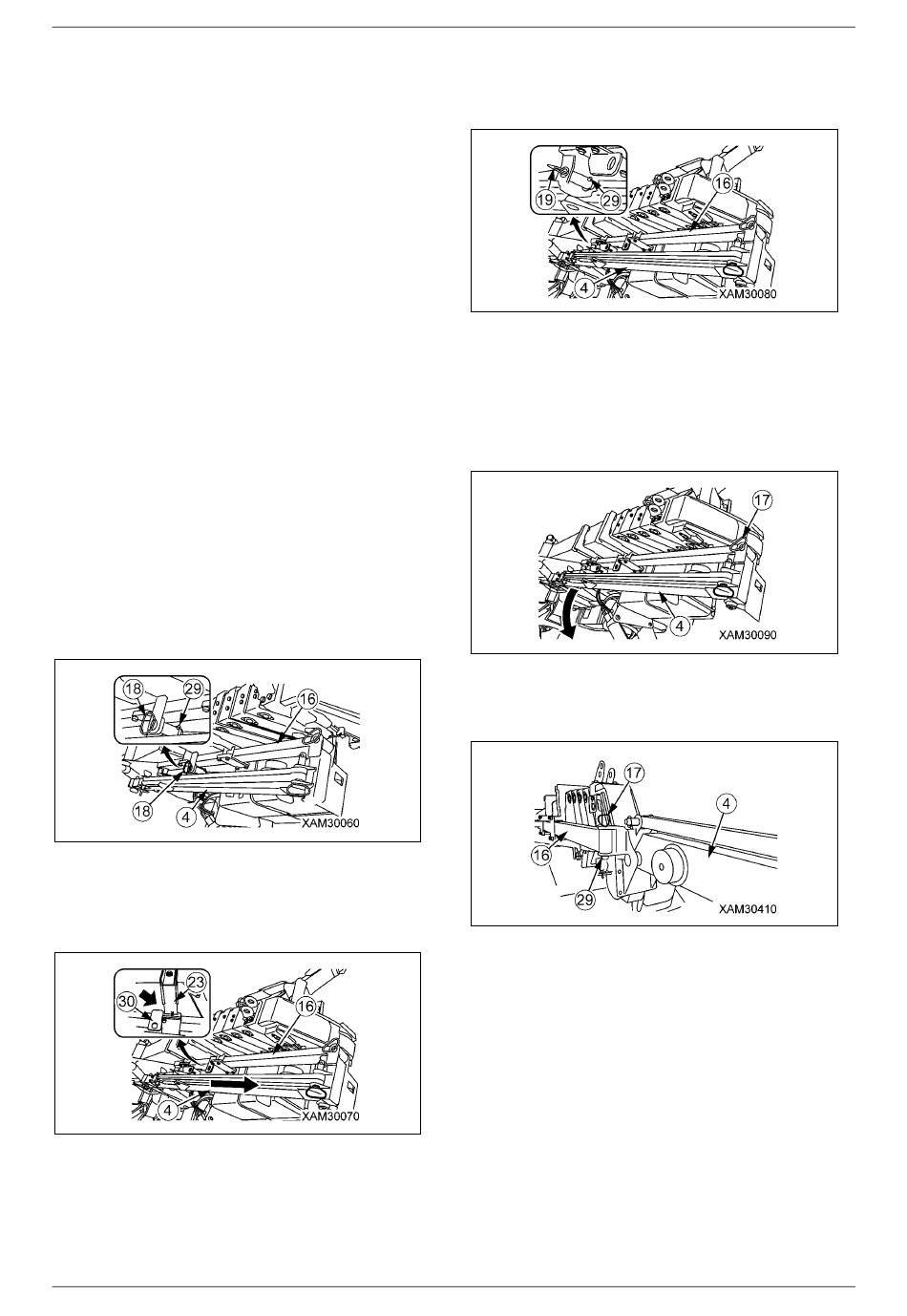

1.
Retirez la goupille (29) de l'axe de position (18)
inséré dans la barre de stockage (16), puis
retirez l'axe de position (18) (longueur : 55mm).
Fig. 4-504
Déplacez la flèche volante n° 1 (4) et la barre de
2.
stockage (16) dans la direction de la tête de la
flèche principale.
Fig. 4-505
REMARQUE : Déplacez la flèche volante n° 1 (4) et
la barre de stockage (16) jusqu'à ce que la butée (30)
de la barre de stockage (16) heurte le guide de barre
A (23).
2/2021 MC405C-3
Section 4 – INSTALLATION ET RANGEMENT DE LA FLECHETTE
3.
Retirez la goupille (29) de l'axe de position (19)
inséré dans la barre de stockage (16), puis
retirez l'axe de position (19) (longueur : 95mm).
Fig. 4-506
Soulevez l'extrémité du foc volant n° 1 (4) pour le
4.
sortir de l'étai de rangement, puis faites-le pivoter
autour de l'axe de position (17) (longueur) :
150mm) sur le côté droit de la tête de la flèche
principale.
Fig. 4-507
Accrochez le câble de levage à la flèche volante
5.
n° 1 (4), et hissez la flèche provisoirement.
Fig. 4-508
6.
Retirez la goupille (29) de l'axe de position (17)
inséré dans la barre de stockage (16), puis
retirez l'axe de position (17) (longueur : 150mm).
Relevez la flèche n° 1 (4) et retirez-la.
7.
8.
Retirez les quatre boulons de fixation (61) et les
quatre rondelles (62) du guide-chaîne D (26),
puis retirez le guide-chaîne D (26).
4-169
