Mini-grue sur chenilles M A E D A

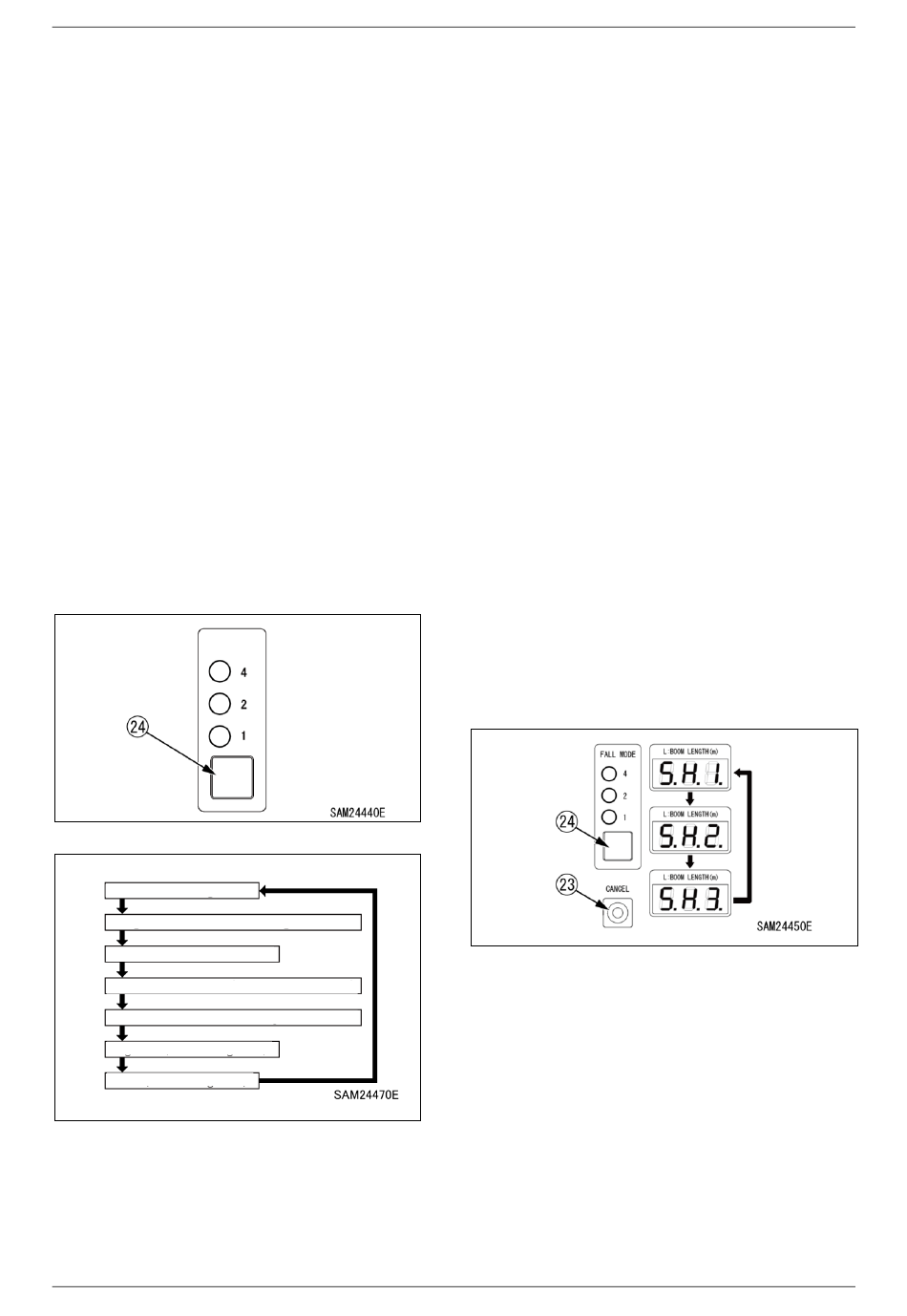

Commutateur de sélection des brins de
retour et LED d'affichage du compteur de
brins de câble (bleue)
DANGER ! Le réglage du contrôleur d'état de
charge et la position du crochet chercheur
doivent être définis comme « mode crochet de
chercheur 1,5 t » lorsque l'on utilise un crochet
chercheur 1,5 t.
L'utilisation d'un crochet chercheur de 1,5 t
autrement qu'en mode crochet chercheur 1,5 t
peut empêcher l'activation des pré-alarmes et
l'arrêt automatique de la flèche, même en cas de
surcharge imminente, et peut donc provoquer
des dommages sur la grue ou le renversement de
la machine, et causer ainsi des accidents graves.
Utilisez le commutateur de sélection de brins de
câble/option (24) et passez en mode crochet
chercheur 1,5 t.
Basculez le commutateur de sélection de brins de
câble/option (24) sur l'unité d'affichage du limiteur de
moment sur « mode crochet chercheur 1,5 t » (toutes
les LED éteintes).
Chaque fois que vous restez appuyé sur le
commutateur pendant 2 secondes ou plus, le réglage
du mode brins de câble change selon l'ordre suivant :
MODE BRINS DE
CÂBLE
Fig. 4-427
4 brins de câble (LED« 4 » allumée)
Crochet chercheur 500 kg (toutes les LED allumées)
fléchette (LED« 1 » clignote)
Crochet chercheur 850 kg (toutes les LED clignotent)
Crochet chercheur 1,5 t (toutes les LED éteintes)
Brin de câble unique (LED« 1 » allumée)
2 brins de câble (LED« 2 » allumée)
Fig. 4-428
REMARQUE : Lorsque vous changez le réglage,
relâchez le commutateur dès que le réglage change,
puis pressez à nouveau.
2/2021 MC405C-3
Section 4 – AFFICHAGE DU CONTRÔLEUR D'ÉTAT DE CHARGE DU CROCHET CHERCHEUR 1,5 t
Touche Annuler
DANGER ! N'utilisez pas le crochet chercheur
1,5 t si la position d'inclinaison réelle du crochet
chercheur et l'affichage des fenêtres de longueur
de flèche ne correspondent pas. Si le limiteur de
moment n'est pas configuré sur la position
d'inclinaison réelle du crochet chercheur, le
limiteur de moment peut ne pas fonctionner
correctement, et peut provoquer des dommages
sur la grue et le basculement de la machine, et
causer ainsi des accidents graves.
Utilisez cet interrupteur et le commutateur de
sélection mode brins de câble/option pour définir la
position d'inclinaison du crochet chercheur affichée
dans la fenêtre de longueur de la flèche.
Lorsque le mode brins de câble est défini pour le
mode crochet chercheur 1,5 t, pressez simultanément
le commutateur de sélection mode brins de
câble/option (24) et le commutateur de désactivation
(23) pendant au moins 2 secondes, et faites défiler
pour configurer la position d'inclinaison réelle du
crochet chercheur.
Voir « Réglage de la position du crochet chercheur
1,5 t » pour effectuer correctement le réglage.
En appuyant simultanément sur le commutateur de
sélection mode brins de câble/option (24) et sur
l'interrupteur d'annulation (23) pendant 2 secondes ou
plus, l'affichage de la longueur de la flèche est modifié
selon l'ordre suivant : « SH1
SH1 ・・・ »
Fig. 4-429
REMARQUE : Lorsque vous changez le réglage,
relâchez le commutateur dès que le réglage change,
puis pressez à nouveau.
En mode crochet chercheur 1,5t, la position du
crochet chercheur et la valeur de longueur réelle de la
flèche sont affichées en alternance.
→
→
→
SH2
SH3
4-149
