Section 4 –MANUEL D'UTILISATION DU CROCHET CHERCHEUR 1,5t
Comment utiliser le bouton de
contournement de levage de la
flèche
DANGER ! La fonction de levage de la flèche est
automatiquement stoppée en cas de surcharge.
Ne l'utilisez jamais pour le levage normal de
charges du sol. Le fait de soulever une charge en
utilisant ce commutateur pourrait entraîner un
endommagement de la machine et un accident
grave.
Dans le cas où la machine s'arrête automatiquement
par l'entrée dans la zone de surcharge suite à
l'opération d'abaissement ou d'allongement de la
flèche, quittez la zone de surcharge en rétractant la
flèche, puis baissez la charge au moyen d'une
opération d'abaissement de la flèche.
S'il est inévitable d'actionner le levage de la flèche, le
commutateur de contournement de levage de la
flèche (13) peut être utilisé pour lever la flèche.
Lorsque vous actionnez le levage de la flèche en
utilisant le bouton de contournement de levage de la
flèche (13), actionnez la levée de la flèche tout en
maintenant l'interrupteur du côté MARCHE. Une fois
l'opération terminée, l'interrupteur revient
automatiquement en position ARRÊT lorsque vous
retirez votre main de l'interrupteur.

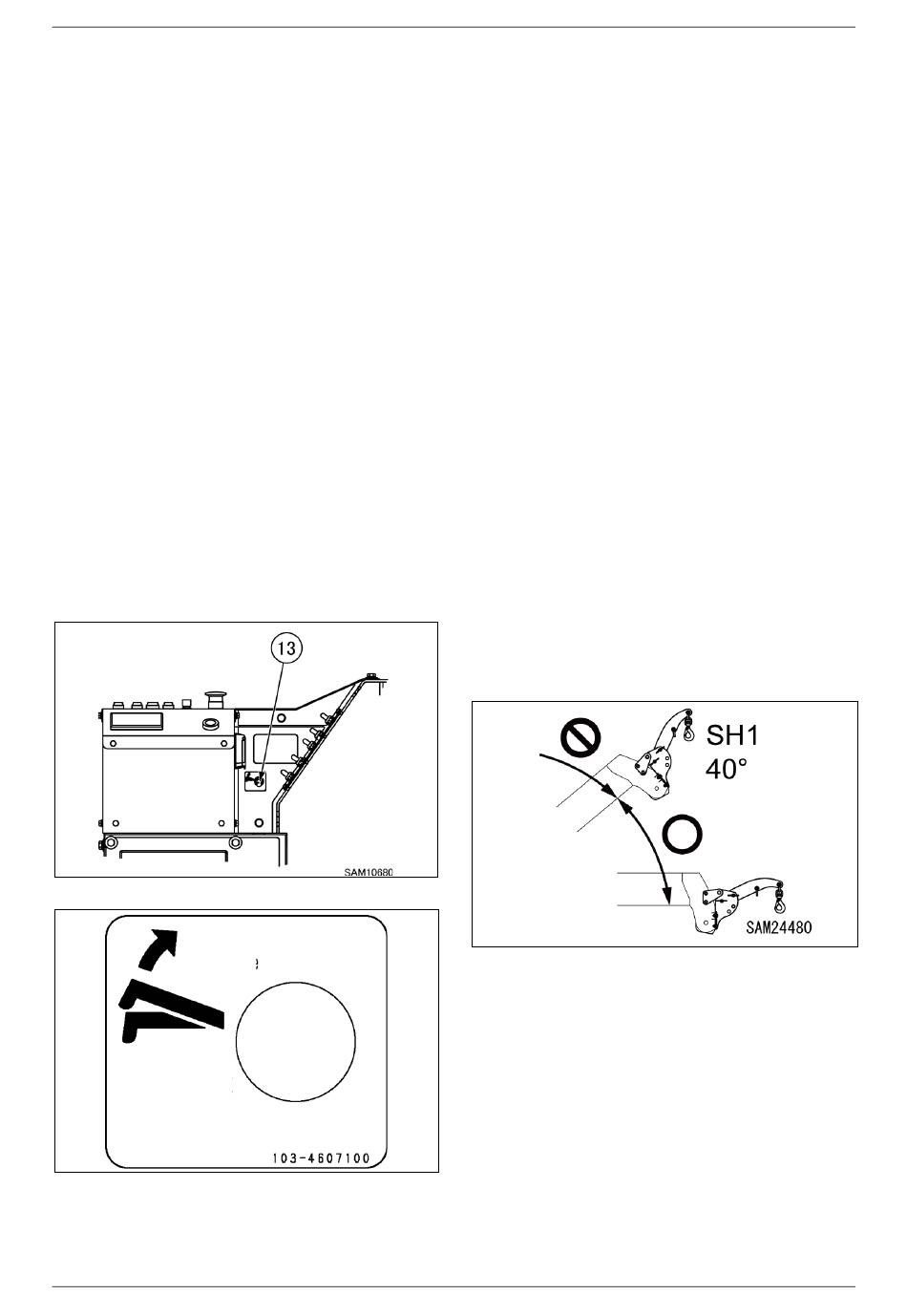

Fig. 4-441
Mode crochet
chercheur
uniquement
Bouton de
contourneme
nt de levage
de la flèche
Fig. 4-442
4 - 154
MARCHE
ARRÊT :
REMARQUE :
• Dans le cas où la machine s'arrête
automatiquement par l'entrée dans la zone de
surcharge suite à l'opération d'abaissement ou
d'allongement de la flèche, quittez la zone de
surcharge en rétractant la flèche ou en levant la
flèche en maintenant le commutateur de
contournement de levage du côté ON (MARCHE).
• Lorsque l'enveloppe de travail est définie, et que
l'opération s'arrête automatiquement à la limite
supérieure d'angle de la flèche ou à la limite
supérieure de hauteur du crochet, la flèche peut
être levée au-delà de la limite en utilisant ce
commutateur de contournement de levage de la
flèche. La fonction d'arrêt automatique ne
fonctionne pas lorsque cet interrupteur est utilisé
après l'arrêt du fonctionnement par le réglage de la
limite de la plage de travail ; soyez donc prudent.
ATTENTION : La flèche E et le crochet pivotant
peuvent interférer l'un avec l'autre si la position
de la flèche E est sur SH1, de sorte que le levage
de la flèche s'arrête automatiquement si l'angle
de flèche dépasse 40 degrés.
Si vous devez opérer en dépassant un angle de
flèche de 40 degrés, utilisez la position SH2 ou
SH3.
Fig. 4-443
DANGER !
• Si lors de votre travail, la flèche E et le crochet
pivotant interfèrent l'un avec l'autre, cette
situation est susceptible d'entraîner un
accident grave comme la chute d'une charge
due à la rupture des accessoires de levage.
• Veillez à ne pas actionner le levage de la flèche
à l'aide du bouton de contournement de levage
de la flèche.
Mini-grue sur chenilles M A E D A
2/2021 MC405C-3
