Section 4 –INSTALLATION ET RANGEMENT DE LA FLECHETTE
Longueur de la fléchette
AVERTISSEMENT ! Arrêtez le moteur lors de la
manipulation de la machine. Si vous actionnez la
grue sans arrêter le moteur, la machine peut
bouger subitement, causant un grave danger.
Selon les instructions suivantes, installez la fléchette
du côté gauche de la flèche principale jusqu'à la tête
de la flèche principale.
1.
Placez la grue sur un sol solide et de niveau.
Stabilisateur
Déplacement

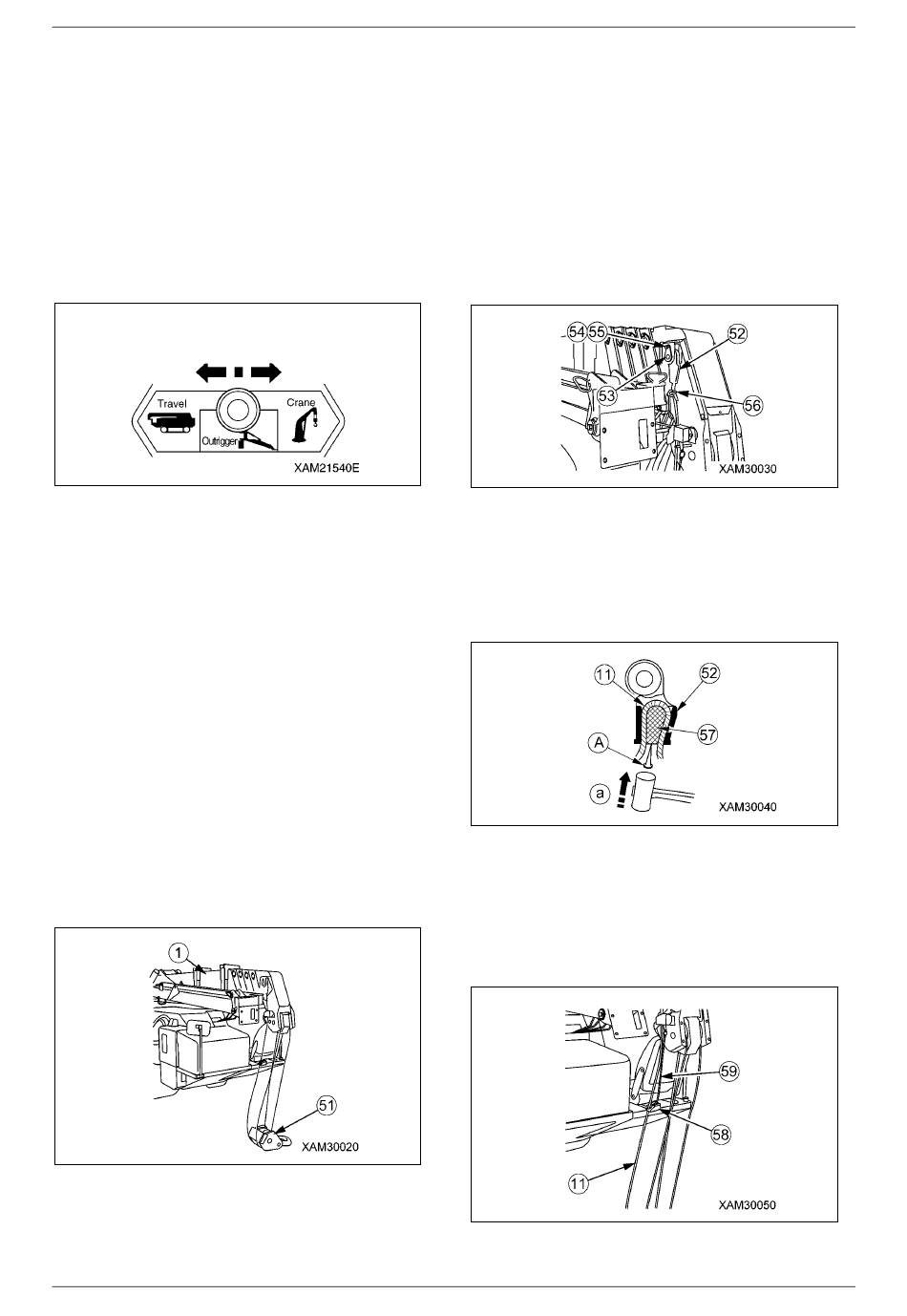

Fig. 4-446
Rétracter la bôme principale à la longueur
2.
minimale et l'abaisser à la limite.
Mettez en place le stabilisateur et réglez
3.
l'interrupteur sur le mode "grue".
Réglez le limiteur de moment sur le mode
4.
« fléchette »
REMARQUE : Pour en savoir plus, voir
« COMMANDE DU CONTRÔLEUR D'ÉTAT DE
CHARGE/CEC DE LA FLÉCHETTE » à la page 4-
174.
Suivez les procédures suivantes pour retirer le
5.
câble métallique connecté à la poulie à crochet.
ATTENTION :
• Faites attention à éviter un enroulement
aléatoire du câble métallique.
• Évitez de dérouler après la mise à la terre du
crochet, sinon le câble s'enroulera de façon
aléatoire autour du tambour du treuil.
Fig. 4-447
(1) Relever la rampe (1) à 5°, puis abaisser le
crochet (51) de manière à ce qu'il touche
presque le sol.
4 - 158
Grue
(2) Appuyez sur l'interrupteur de rangement de la
rampe pour abaisser la rampe (1) au
niveau, et déposez lentement le crochet
(51) sur le sol.
(3. Arrêtez le moteur.
(4)
Retirez le boulon (54) et extrayez la
goupille de l'attache à clavette (53), puis
retirez l'attache à clavette (52) de la flèche
principale.
(5) Enlevez le clip du câble métallique (56).
Fig. 4-448
(6) Placez une barre (A) (de 4 à 6 mm de
diamètre) sur le coin de corde (57) et
frappez-la dans la direction indiquée par la
flèche (a). Retirez ensuite le câble
métallique (57).
Fig. 4-449
(7) Retirez le câble métallique (11) du crochet.
(8) Retirez le câble métallique (11) du poids du
détecteur de levage excessif (58).
(9) Remove over winding detector rope (59)
and over winding detector weight (58).
Fig. 4-450
