Section 5 – ENTRETIEN RÉGULIER
(3) Laissez tous les stabilisateurs se déployer, en
vous référant au « RÉGLAGE DES HAUTS
JAMBES » à la page 4-42. Étendez et
rétractez le cylindre de stabilisateur, en
gardant la machine au sol.
Ne faites pas fonctionner les cylindres des
stabilisateurs jusqu'en fin de course, mais
arrêtez-les à environ 100 mm avant.
Recommencez 4 à 5 fois.
Fixez à nouveau le couvercle de la machine
9.
comme décrit dans « Installation du capot de la
machine Ȉ la page 5-18.

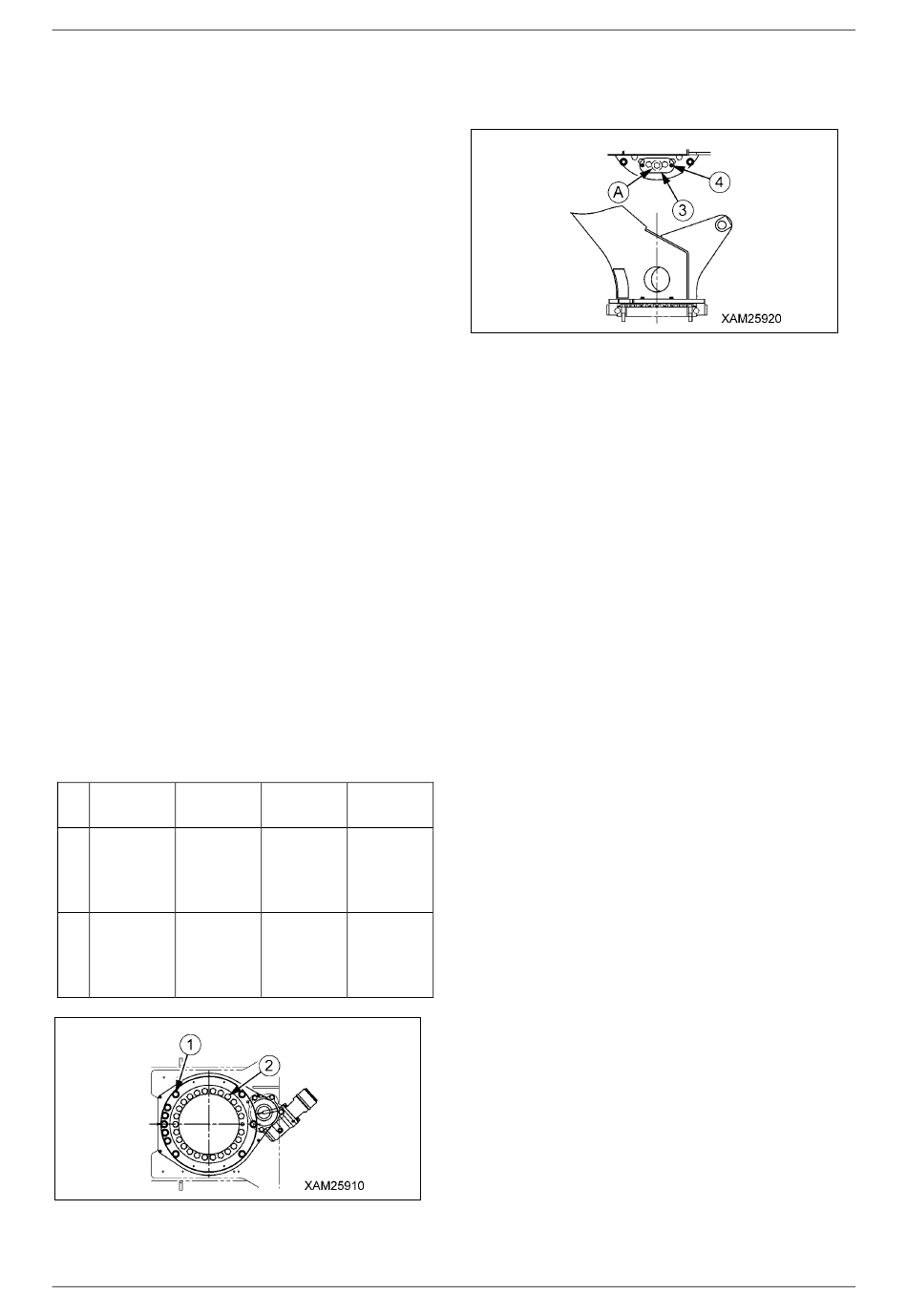

Boulon de montage de la couronne
d'orientation Inspection
AVERTISSEMENT !
• Si les boulons de fixation de la couronne
d'orientation se desserrent et se cassent, il
existe un risque de blessures graves en raison
du détachement et du basculement de la partie
supérieure de la grue. Veillez à inspecter les
boulons de montage de la couronne
d'orientation et à les resserrer au couple
spécifié s'ils sont desserrés.
• Remplacez régulièrement le boulon de montage
de la couronne d'orientation. Les boulons
doivent être remplacés tous les 7 ans ou après
7 000 heures, selon la première éventualité.
Couple de serrage du boulon de montage de la
couronne d'orientation
Position de
N°
Dimensions
montage
Roulement
intérieur,
(1)
M20
côté
couronne
Roulement
extérieur,
(2)
M18
côté
couronne
Fig. 5-102
Inspectez les boulons de montage de la bague
intérieure (2) comme suit.
5 - 50
Nombre
Couple de
utilisé
serrage
363 à 392
25
Nm
235 à 265
10
Nm
Mini-grue sur chenilles M A E D A
1.
Retirez les deux boulons de montage (4) et
retirez le couvercle d'inspection (3) à droite du
pivot.
Fig. 5-103
2.
Faites pivoter le montant pour positionner
chaque boulon de montage (2) du côté de la
bague intérieure du roulement au milieu de
l'ouverture d'inspection (A), et inspectez tous les
boulons de montage (2) pour confirmer qu'aucun
n'est desserré, manquant ou endommagé.
Si l'un des boulons est desserré, resserrez-le en
3.
utilisant les couples de serrage indiqués dans le
tableau ci-dessus. Si les boulons sont
endommagés ou manquants, ils doivent être
remplacés par de nouveaux.
Une fois l'inspection terminée, remettez le
4.
couvercle d'inspection (3) en place.
Inspecter les boulons de montage de la bague
extérieure (1) comme suit.
1.
Faites pivoter le montant pour positionner
chaque boulon de montage (1) de la bague
extérieure du roulement sur le côté de la
machine, et inspectez tous les boulons de
montage (1) pour vérifier qu'aucun n'est
desserré, manquant ou endommagé.
Si l'un des boulons est desserré, resserrez-le en
2.
utilisant les couples de serrage indiqués dans le
tableau ci-dessus. Si les boulons sont
endommagés ou manquants, ils doivent être
remplacés par de nouveaux.
Remplacez l'élément de nettoyage d'air
ATTENTION : Pour plus d'informations sur la
procédure de remplacement, voir « INSPECTION,
NETTOYAGE et REMPLACEMENT DU FILTRE À
AIR » à la page 5-72.
2/2021 MC405C-3
