Section 4 –INSTALLATION ET RANGEMENT DE LA FLECHETTE
9.

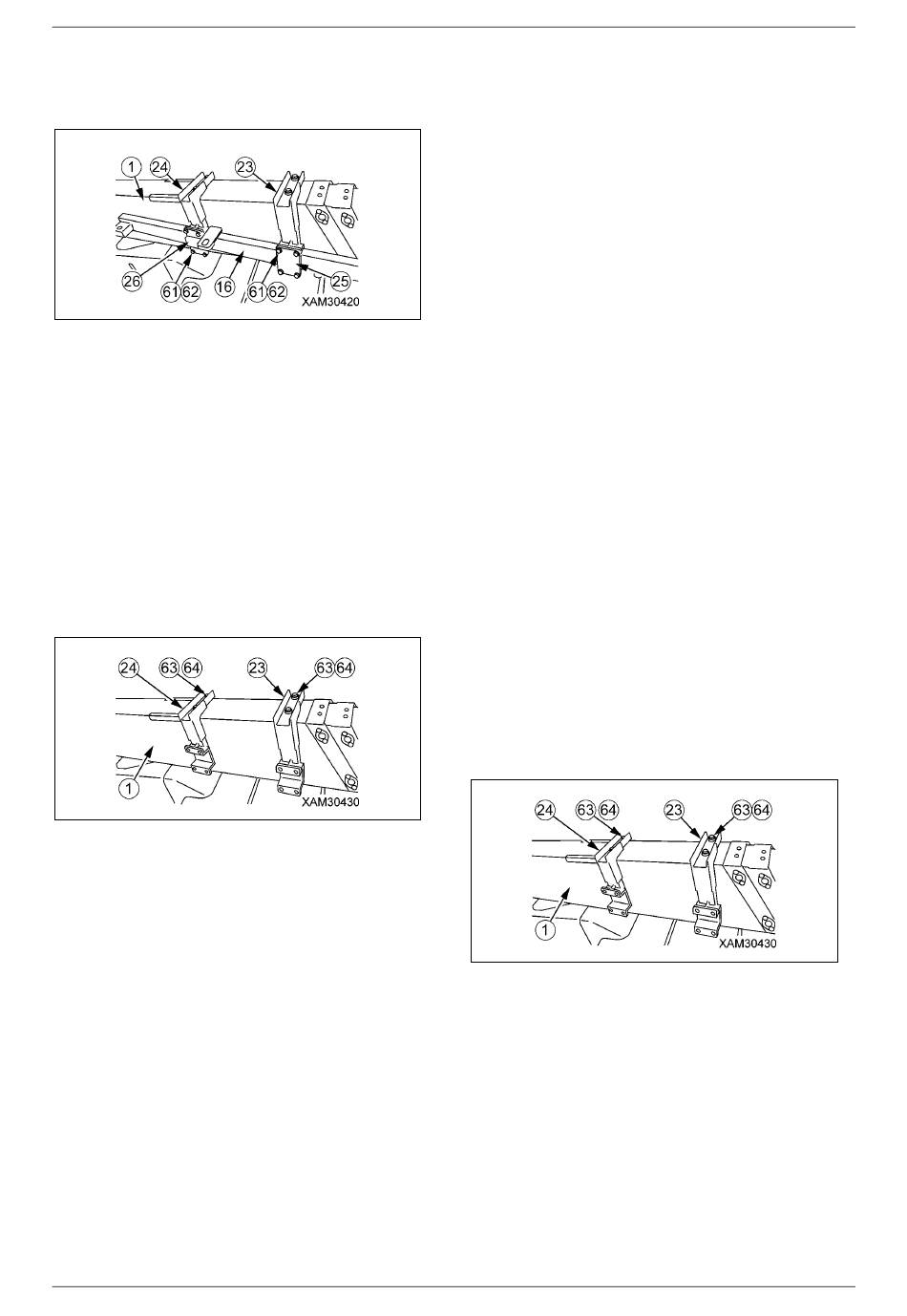

Retirez les quatre boulons de fixation (61) et les
quatre rondelles (62) du guide-chaîne C (25),
puis retirez le guide-chaîne C (25).
Fig. 4-509
AVERTISSEMENT ! Tenez fermement la barre de
stockage (16) lorsque vous retirez le guide-barres
C (25). La barre de stockage (16) tombera, après
avoir retiré le guide de barre C (25).
10. Retirez la barre de stockage (16).
11. Retirer les deux boulons de fixation (63) et les
rondelles （64） du guide-chaîne A (23), puis
retirer le guide-chaîne A (23).
12. Retirer les deux boulons de fixation (63) et les
rondelles (64) du guide-chaîne B (24), puis retirer
le guide-chaîne B (24).
Fig. 4-510
ATTENTION : Notez le nombre de rondelles (64)
lorsque vous retirez le guide-barres (23), (24).
Référez-le pour attacher à nouveau la barre de
stockage.
• Rondelle sur le boulon de fixation de chaque
guide de barre.
• Rondelle sur chaque guide-barres et entre les
flèches principales.
4 - 170
Installation de l'ensemble de la
fléchette
REMARQUE : Cette section est une explication de la
fixation de la fléchette sur la machine. Utilisez la grue
pour fixer la fléchette.
AVERTISSEMENT !
• Arrêtez toujours le moteur pendant le
remplacement de la poulie à crochet. Si vous
actionnez la grue sans arrêter le moteur, la
machine peut bouger subitement, causant un
grave danger.
• Les accessoires de levage tels que le câble
métallique et la manille utilisés pour le levage
doivent être suffisamment résistants pour le
poids de la fléchette.
ATTENTION : Le grutier qui utilise une fléchette
peut devoir acquérir une qualification prévue par
la législation ou la réglementation locale. Tous les
opérateurs doivent être formés et avoir atteint un
bon niveau.
1.
Placez le guide-barres B (24) en position
normale sur la flèche principale, puis serrez-le à
l'aide de deux boulons de fixation (63) et de
plusieurs rondelles (64).
2.
Placez le guide-barres A (23) en position
normale sur la flèche principale, puis serrez-le
légèrement à l'aide de deux boulons de fixation
(63) et de plusieurs rondelles (64).
Fig. 4-511
Mini-grue sur chenilles M A E D A
2/2021 MC405C-3
