Section 5 – ENTRETIEN RÉGULIER
7.

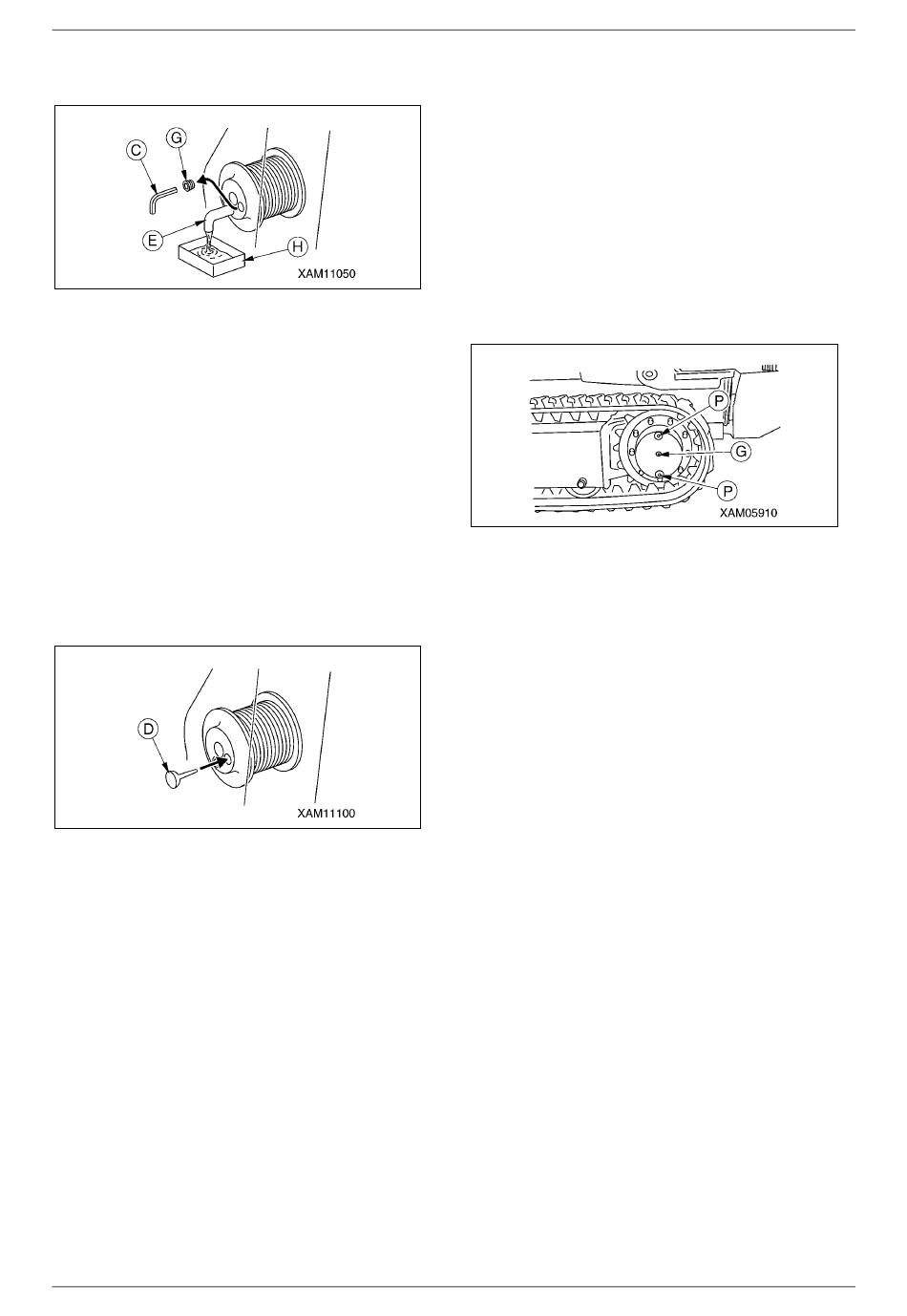

Placez un bac de vidange (H) directement sous
le coude (E) pour collecter l'huile vidangée.
Fig. 5-113
8.
Utilisez la clef hexagonale (C) pour desserrer le
bouchon d'inspection d'huile (G). L'huile à
engrenages est drainée du carter de réduction
du treuil lors du retrait du bouchon.
Retirez le coude (E) une fois l'huile à
9.
engrenages complètement drainée du carter de
réduction du treuil. Mettez en place et fixez le
bouchon de drainage.
10. Installez le couvercle (1) et fixez-le avec les
quatre boulons de montage (2).
11. Versez l'huile à engrenages par l'orifice du
bouchon d'inspection d'huile au moyen de la
pompe à huile (D).
Fig. 5-114
REMARQUE : Pompez l'huile à engrenages jusqu'à
ce qu'elle ressorte du bouchon d'inspection d'huile.
12. Mettez en place le bouchon d'inspection d'huile
et serrez-le après avoir fait le plein.
REMARQUE :
• Effectuez un rodage correct en ne soulevant aucun
objet pendant 5 minutes après le remplacement de
l'huile.
• Essuyez complètement l'huile si elle est renversée.
13. Voir « ARRIMAGE DES STABILISATEURS »
page 4-49 et arrimez les stabilisateurs.
Remplacez l'huile dans le carter de
réduction du moteur de déplacement
ATTENTION :
• Pour plus d'informations sur l'huile à utiliser,
voir « HUILE DE LUBRIFICATION » à la page 5-
14.
5 - 54
Mini-grue sur chenilles M A E D A
• Utilisez du ruban adhésif de scellage, ou autre,
sur la partie filetée du bouchon pour éviter les
fuites d'huile et serrez bien le bouchon après
avoir rajouté de l'huile.
• Bac de vidange d'huile : Munissez-vous d'un
conteneur de 1 litres
• Quantité d'huile requise pour le remplacement : 1.0
L
Placez la machine sur une surface à niveau.
1.
Faites bouger la machine d'avant en arrière pour
2.
que le bouchon de vidange (P) du carter de la
machinerie de déplacement vienne se placer
complètement en bas.
Fig. 5-115
REMARQUE : Cette machine est équipée de deux
bouchons de vidange (P). L'un ou l'autre des
bouchons de vidange doit être placé directement
sous la machine.
3.
Placez une cuve de vidange directement sous le
bouchon de drainage (P) pour récupérer l'huile
de vidange.
Retirez le bouchon de vidange supérieur (P) et le
4.
bouchon de contrôle de l'huile (G).
5.
Retirez lentement le bouchon de vidange (P)
pour vidanger l'huile, en évitant d'entrer en
contact avec l'huile.
Vérifiez l'huile vidangée. Si elle contient une
6.
grande quantité de poudre métallique et de
particules, contactez-nous ou bien votre
concessionnaire.
Mettez le bouchon de vidange inférieur (P) et
7.
fixez-le.
8.
Introduisez l'huile pour engrenages dans le
boîtier de réduction du moteur de déplacement
par le trou supérieur du bouchon de vidange (P).
REMARQUE : Versez l'huile à engrenages jusqu'à ce
que l'huile sorte du bouchon de vérification du niveau
d'huile (G).
9.
Mettez en place le bouchon de vidange
supérieur (P) et le bouchon de contrôle de l'huile
(G), et fixez-les après le remplissage d'huile.
REMARQUE : Essuyez complètement l'huile si elle
est renversée.
2/2021 MC405C-3
