Mini-grue automotrice M A E D A
TABLEAUX DE LA CHARGE
NOMINALE TOTALE
ATTENTION :
• Toutes les valeurs indiquées dans le tableau de
la charge nominale totale sont basées sur la
supposition que la machine est installée sur
une surface dure et horizontale.
La machine risque de se renverser en cas de
problème lié au réglage correct des béquilles ou
à la qualité du sol. Précautions à prendre lors
de l'utilisation de la grue :
• Les valeurs figurant dans les Tableaux de la
charge nominale totale sont déterminées sur la
base de la portée de travail en tenant compte de
la flexion qui apparaît lorsqu'une charge est
accrochée à la flèche.
• Lors de l'extension de la flèche (3), même si elle
n'est que légère, l'opération de grutage doit se
poursuivre jusqu'au niveau opérationnel de la
« Flèche (3)+(2)+(3) ».
• Lors de l'extension de la flèche (4), même si elle
n'est que légère, l'opération de grutage doit se
poursuivre jusqu'au niveau opérationnel de la
« Flèche (3)+(2)+(3)+(4) ».
Lorsque la moitié de la « marque
dépasse sur la flèche (3), le travail de la grue
doit être conforme aux limites de performance
de la « flèche (1) + (2) + (3) + (4) + (5) ».
• Si la portée dépasse ce qui est indiqué dans la
colonne, même légèrement, le travail de la grue
devrait respecter la charge maximale totale
correspondant à la portée figurant dans la
colonne suivante.
• La charge nominale totale est la charge incluant
la masse des accessoires de levage (crochet :
50kg).
• Lorsque la grue est utilisée avec les
stabilisateurs étendus autrement qu'au
maximum possible, le travail effectué avec la
grue doit être conforme aux valeurs indiquées
dans le Tableau de la charge nominale totale
correspondant à « Lorsque la grue est utilisée
avec les stabilisateurs étendus autrement qu'au
maximum ».
2/2021 MC405C-3
Section 3 – TABLEAUX DE LA CHARGE NOMINALE TOTALE
Contrôleur d'état de charge/CEC
programmable
AVERTISSEMENT ! Danger de basculement. Les
précautions suivantes doivent toujours être
respectées lors de la consultation de la « charge
nominale totale » fournie par le contrôleur d'état
de charge/CEC programmable.
• Les stabilisateurs doivent être installés sur une
surface plane et solide.
• Les stabilisateurs doivent être allongés autant
que possible.
• Le poids d'un objet, y compris celui de
l'accessoire de levage et de la corde d'élingage,
doit rester inférieur à la charge totale nominale
pour les objets de levage. Avec la longueur de
flèche (nombre de sections) et l'angle définis,
effectuer une comparaison entre la charge
nominale totale fournie par le contrôleur d'état
de charge/CEC programmable et le poids de
l'objet.
Le contrôleur d'état de charge/CEC programmable
fournit une indication de la charge nominale totale
sous réserve des conditions suivantes :
• Les stabilisateurs sont installés sur une surface
»
plane et solide.
• La flèche ne présente pas de flexion.

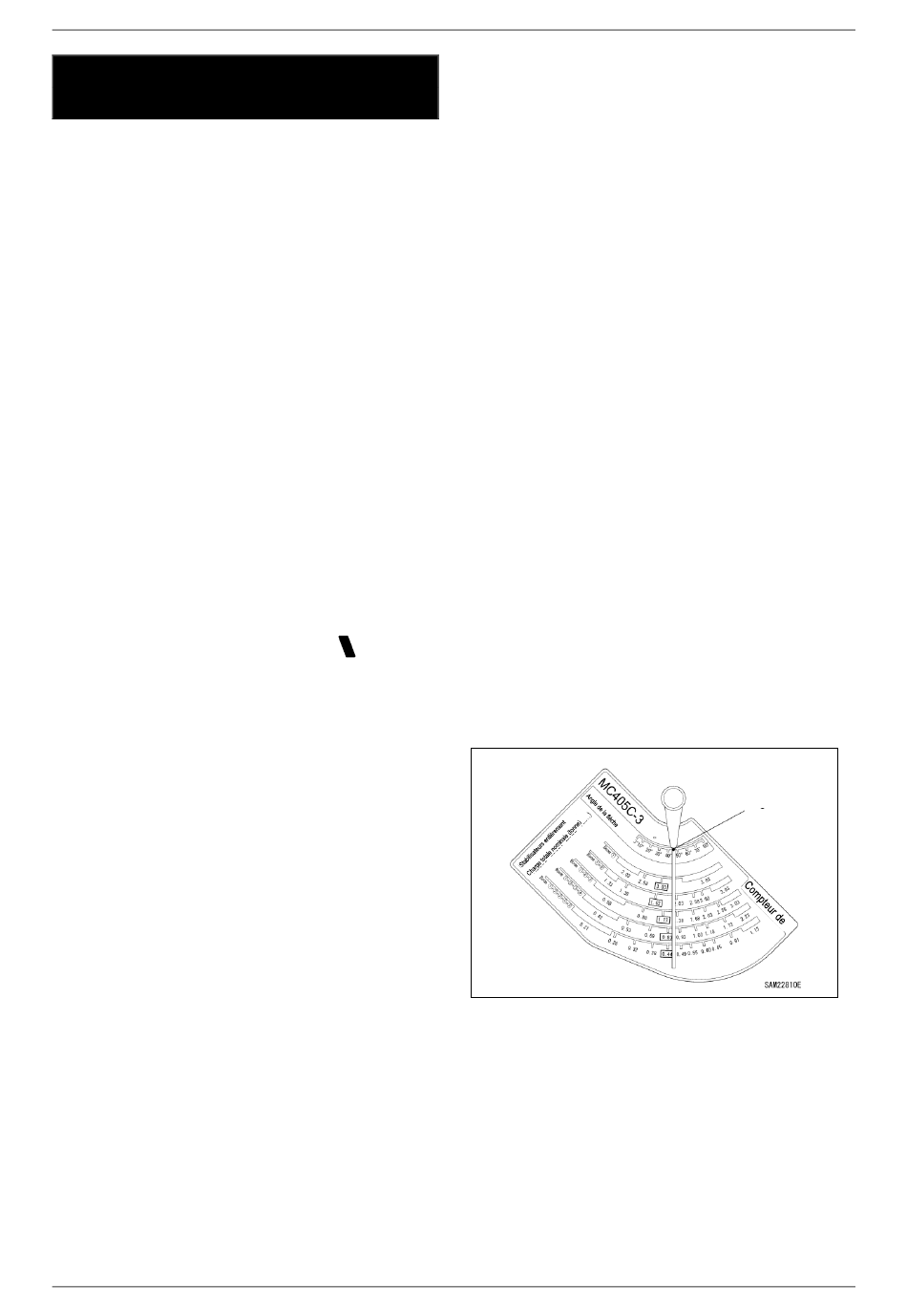

Lecture de l'indicateur d'angle
Fig. 3-11
Angle de la flèche
1.
L'angle de la flèche est d'environ 45 degrés.
2.
Charge totale nominale lorsque les stabilisateurs
sont entièrement déployés
3.08 t si flèches (1).
1.63 t si flèches (1) + (2).
1.13 t si flèches (1) + (2) + (3).
0,83 t si flèches (1) + (2) + (3) + (4).
0,44 t flèches (1) + (2) + (3) + (4) + (5).
Angle de la flèche : 45°
3-13
