Mini-grue sur chenilles M A E D A
Interrupteur de mise en marche du circuit CA
L'interrupteur d'alimentation du circuit CA est utilisé
pour activer ou désactiver la source de sortie CA pour
l'unité de l'onduleur et le ventilateur de
refroidissement de l'onduleur.
ARRÊT :
MARCHE
ARRÊT :
MARCHE

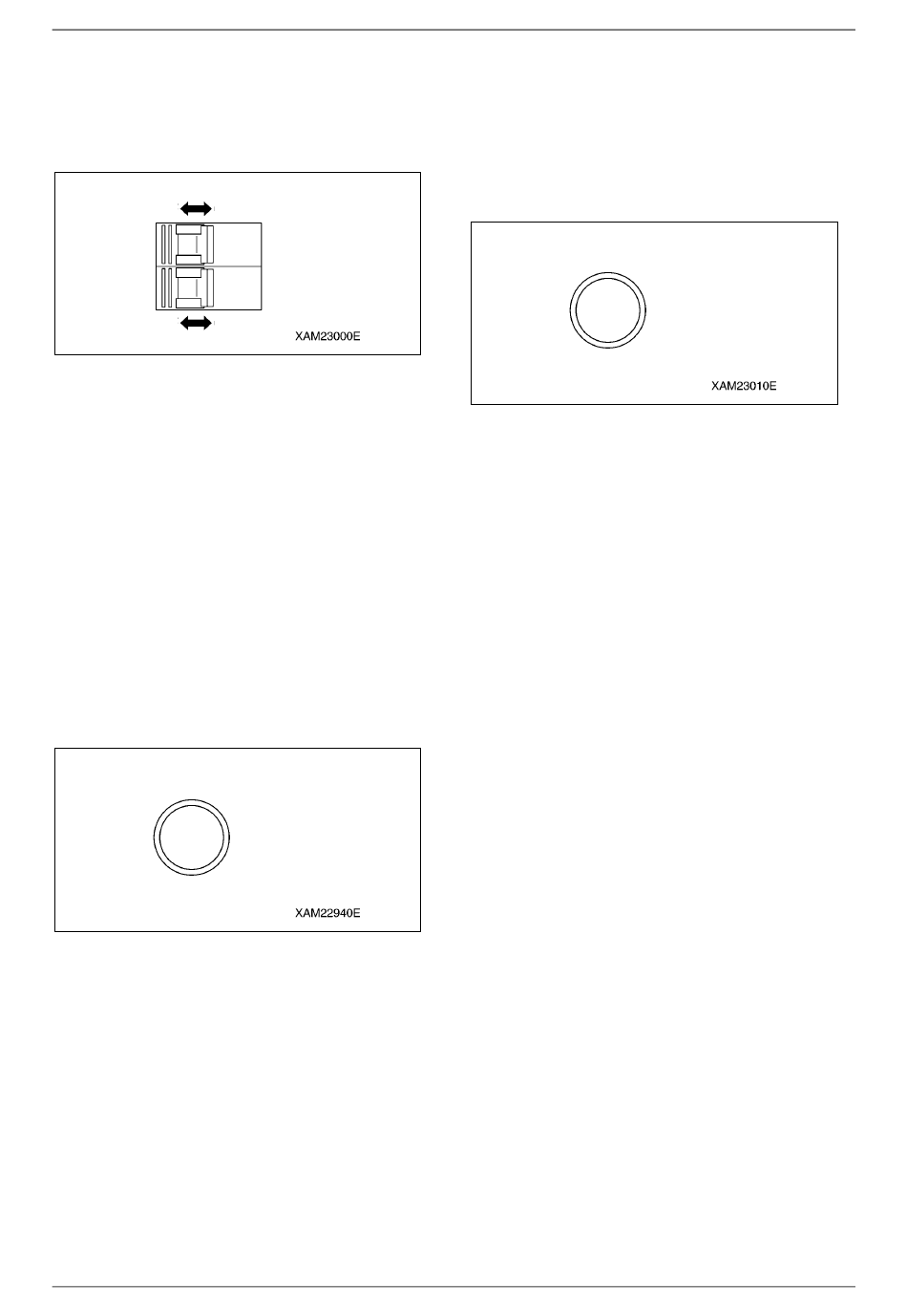

Fig. 4-385
• MARCHE : L'alimentation arrive à l'unité de
l'onduleur et au ventilateur de
refroidissement de l'onduleur.
• ARRÊT :
Aucun courant n'arrive à l'unité de
l'onduleur et au ventilateur de
refroidissement de l'onduleur.
REMARQUE :
- Il n'y a aucun risque de sécurité même si
l'interrupteur d'alimentation DC12V et l'interrupteur
d'alimentation du circuit CA restent allumés.
- L'interrupteur d'alimentation du circuit CA est illustré
sur la figure, et l'interrupteur d'alimentation DC12V
est illustré sur la figure inférieure.
Voyant d'alimentation (blanc)
Le témoin d'alimentation est conçu pour indiquer la
présence d'une mise sous tension de cette machine à
partir d'un équipement d'alimentation électrique.
Fig. 4-386
• MARCHE : Cette machine est alimentée par un
équipement d'alimentation électrique.
• ARRÊT : Cette machine ne reçoit aucune énergie
de l'équipement d'alimentation.
REMARQUE : Si le voyant d'alimentation reste sur
arrêt tandis que le disjoncteur de l'équipement
d'alimentation est en ON, l'alimentation étant établie
entre l'équipement d'alimentation et la machine,
vérifiez l'alimentation au niveau de l'équipement
d'alimentation.
2/2021 MC405C-3
Circuit CA
12 V CC
Alimentation
Section 4 – MOTEUR ÉLECTRIQUE (OPTION)
Voyant d'erreur (rouge)
AVERTISSEMENT ! Une erreur est survenu dans
l'unité de l'onduleur, le voyant d'erreur est ainsi
allumé en rouge.
Contactez-nous ou contactez votre revendeur.
Le voyant d'erreur est prévu pour signaler la présence
d'une erreur sur l'unité de l'onduleur.
Fig. 4-387
• MARCHE : Une erreur est détectée sur l'unité de
l'onduleur.
• ARRÊT :
L'unité de l'onduleur fonctionne
normalement.
Problème
4-133
