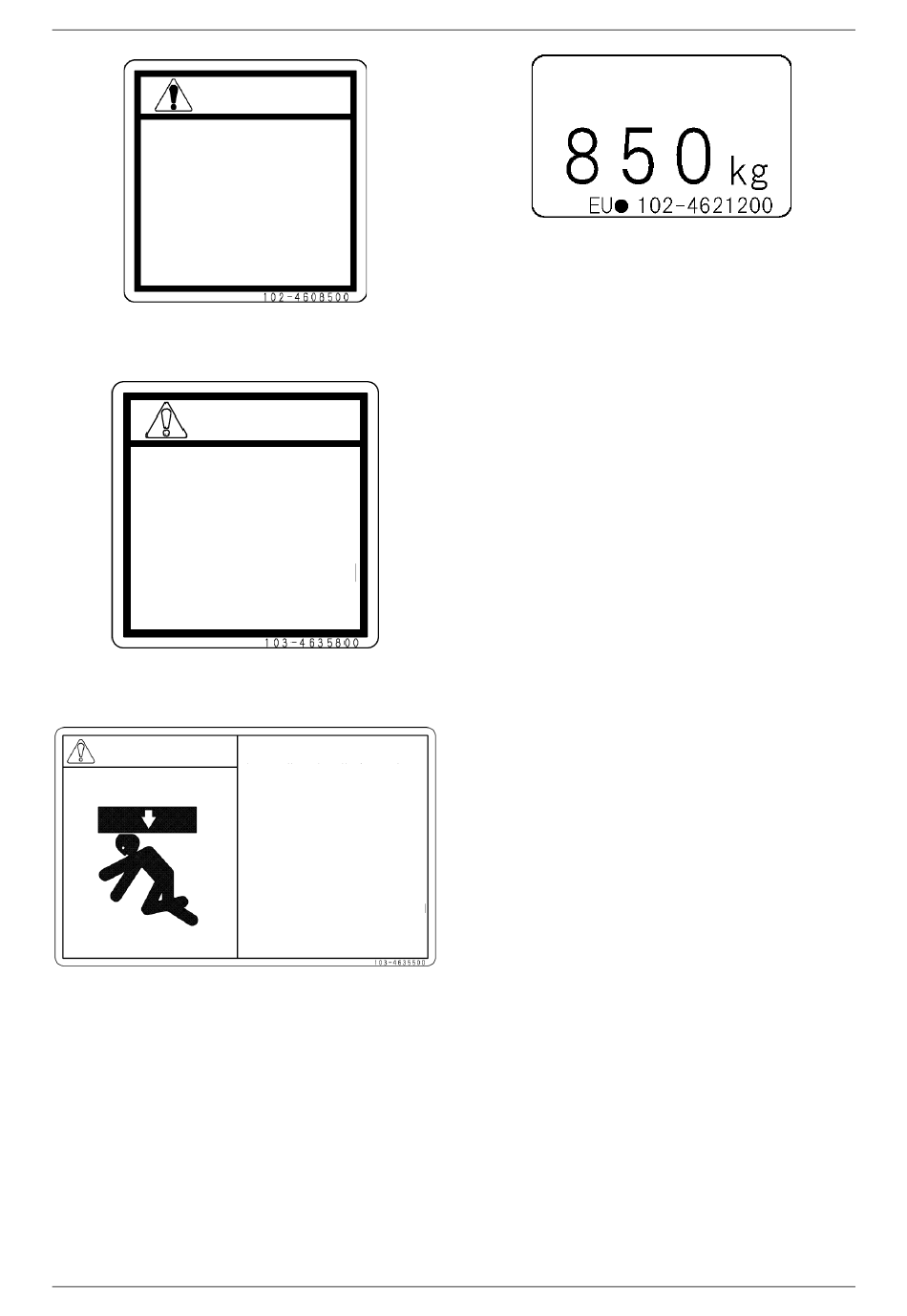

Section 2 – EMPLACEMENTS DES ÉTIQUETTES DE SÉCURITÉ
AVERTISSE
MENT
RISQUE DE GRAVE
DANGER
Ne pas mettre les
doigts dans le trou
de la broche.
[1] 102-4608500 (2 emplacements)
AVERTISSE
MENT
RISQUE DE
PINCEMENT
Ne pas tenir ici lors du rangement
de la Flèche E. Les doigts peuvent
être pincés par l'épingle et la Flèche
E.
[2] 103-4635800
DANGER
[3] 103-4635500
2 -28
Risque d'écrasement
Serrez les boulons de la plaque de montage du
crochet chercheur avec couple de serrage
indiqué.
Dimension des boulons :
M12
93.ON.m(68.6ft.Ib)
:
M 8:27.ON.m(19.9ft.lb)
Si la flèche E (bras) n'est pas correctement
installée, celle-ci risque de tomber et d'entraîner
des dommages ou des blessures.
Lorsque la flèche E est en position d'arrimage ou
de levage, installez TOUJOURS les 2 broches de
positionnement et les 2 chevilles de blocage.
Mini-grue automotrice M A E D A
CAPACITÉ MAX. DU CROCHET
CHERCHEUR
[4] 102-4621200 (2 emplacements)
2/2021 MC405C-3
