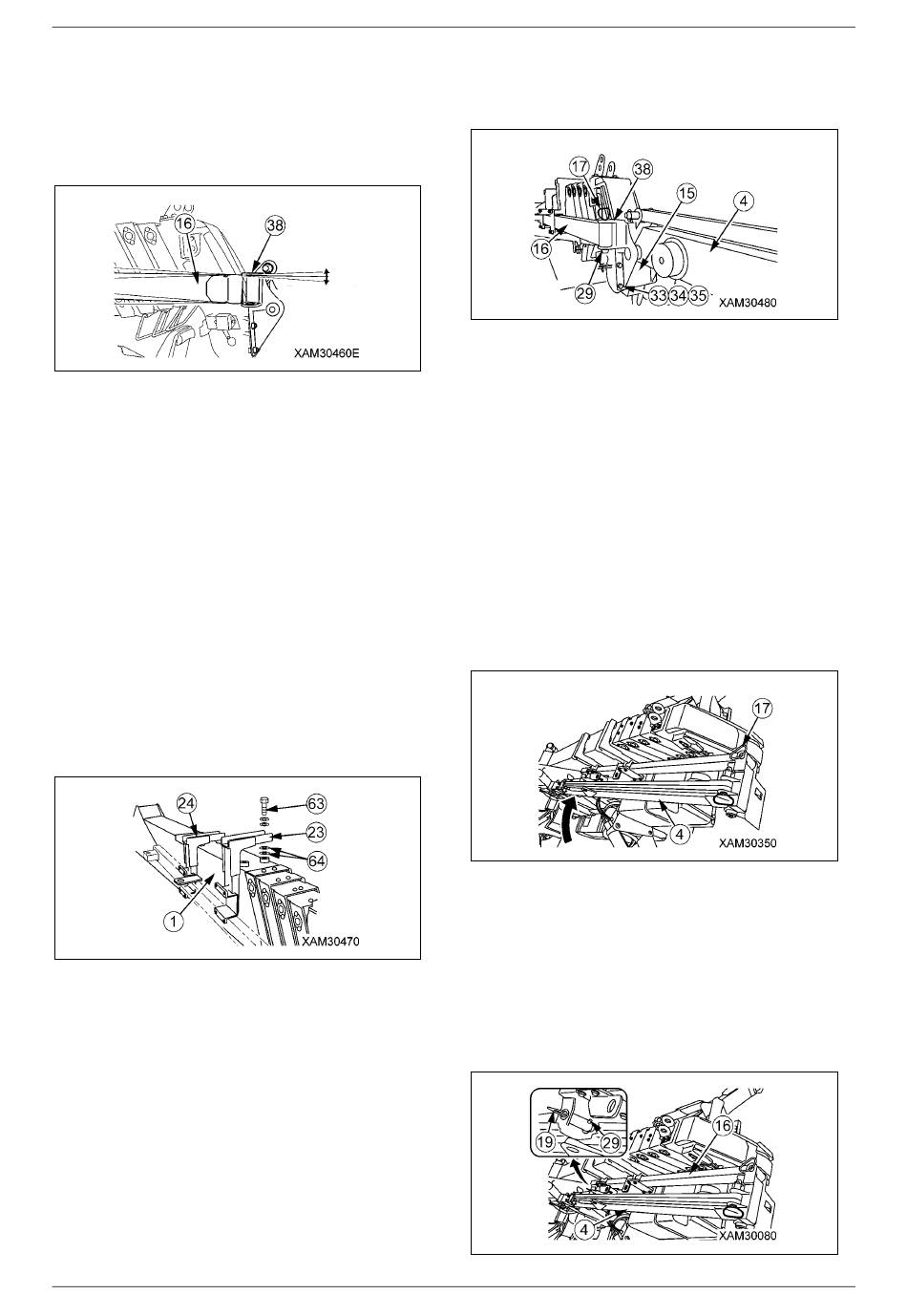

Section 4 –INSTALLATION ET RANGEMENT DE LA FLECHETTE
2. Si la barre de stockage (16) est orientée vers le
bas en direction du support (38), cela indique
que le guide de la barre A (23) est sur une
position plus basse que le guide de la barre B
(24).
Fig. 4-515
MÉTHODE pour RÉGLER LA HAUTEUR DE LA
BARRE DE STOCKAGE
• Réglez essentiellement le nombre de rondelles
sur le côté A du guide de la barre (23) pour
régler la hauteur de la barre de stockage (16).
1. Après confirmation, dans le cas applicable à la
section 1 ci-dessus, retirer le boulon de
fixation (63) du côté du guide de barre A (23),
réduire le nombre de rondelles (64) entre la
flèche principale (1) et le guide de barre A (23).
2. Après confirmation, dans le cas applicable à la
section 2 ci-dessus, retirer le boulon de
fixation (63) du côté du guide de barre A (23),
augmenter le nombre de rondelles (64) entre la
flèche principale (1) et le guide de barre A (23).
Fig. 4-516
9.
Serrer deux boulons de fixation (63) et plusieurs
rondelles (64) sur le guide-barres A (23).
10. Insérez la barre de rangement (16) dans le
support (38) pour assembler la position des
trous.
4 - 172
Vers le haut
Vers le bas
11. Insérer l'axe de position (17) dans le support
(38), puis fixer l'axe de position (17) (longueur :
150mm) fermement par la goupille (29).
Fig. 4-517
AVERTISSEMENT ! Insérez toujours l'axe de
position (17) par le haut. Si vous l'insérez par le
dessous, la goupille de position (17) peut tomber
et entraîner un risque grave.
12. Retirez les quatre boulons de fixation (33)
(M12x30L), les quatre rondelles (34) et les
quatre écrous (35) du support de la flèche (15).
13. Faites fonctionner la grue pour abaisser le
crochet, puis retirez le câble métallique
d'accrochage de la flèche n° 1 (4).
14. Soulevez l'extrémité du foc volant n° 1 (4) pour le
sortir de l'étai de rangement, puis faites-le pivoter
autour de l'axe de position (17) (longueur) : 150
mm) sur le côté de la rampe principale.
Fig. 4-518
15. Assemblez le trou de la barre de stockage (16)
et le support de la tête de la flèche volante n° 1
(4).
16. Insérez l'axe de position (19) dans le trou du
support de la tête de la flèche volante n° 1 (4),
puis fixez fermement l'axe de position (19) avec
la goupille d'arrêt (29).
Fig. 4-519
Mini-grue sur chenilles M A E D A
2/2021 MC405C-3
