Section 4 –MANUEL D'UTILISATION DU CROCHET CHERCHEUR 1,5t
Changement de position du crochet
chercheur
DANGER !
• N'utilisez pas le crochet chercheur 1,5 t si la
position d'inclinaison réelle du crochet
chercheur et l'affichage des fenêtres de
longueur de flèche ne correspondent pas. Si le
limiteur de moment n'est pas configuré sur la
position d'inclinaison réelle du crochet
chercheur, le limiteur de moment peut ne pas
fonctionner correctement, et peut provoquer des
dommages sur la grue et le basculement de la
machine, et causer ainsi des accidents graves.
• En fonction de l'angle de la flèche, la flèche E et
le crochet peuvent interférer, pouvant mener à
des accidents graves. Assurez-vous d'utiliser un
angle approprié pour le travail.
• Lorsque vous soulevez une charge en mode
crocher chercheur 1,5t, levez la flèche pour
soulever la charge du sol, puis faites une pause
pour vérifier que le levage de la charge est sûr.
• Ne mettez jamais les doigts dans le trou de la
broche au cours de votre travail.
ATTENTION : Le dernier état du mode brins de
câble/mode option est mis en mémoire, même
lorsque le commutateur de démarrage est mis sur
ARRET.
1. Mettez en place les stabilisateurs.
Consultez le manuel d'utilisation de la grue pour
savoir comment régler les stabilisateurs.

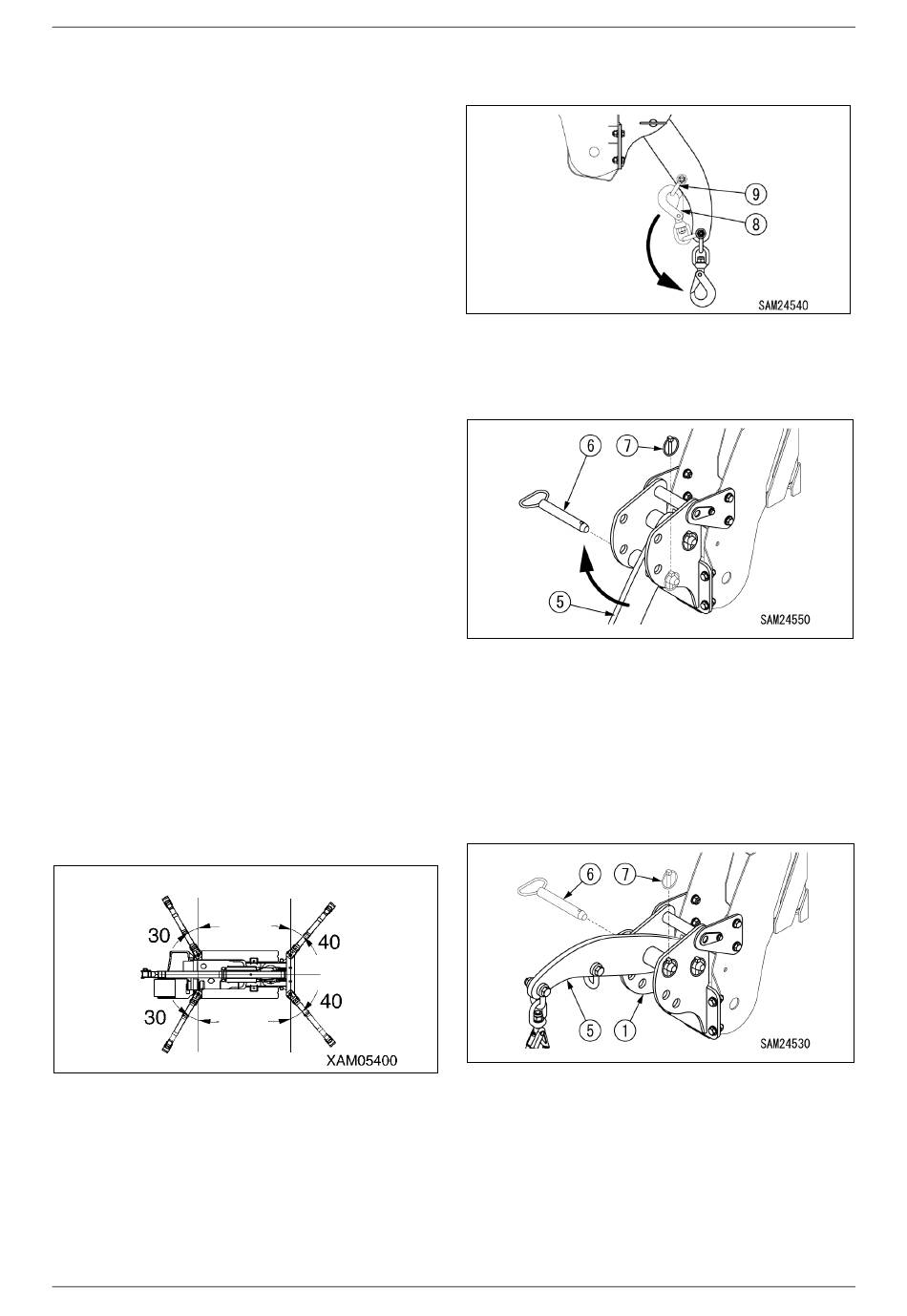

Fig. 4-435
4 - 152
2. Dégagez le crochet pivotant stocké (8) de la manille
(9).
Fig. 4-436
3. Retirez la cheville de blocage (7), ainsi que la
broche de positionnement (6), et changez la flèche
E (5) en la plaçant à l'angle désiré.
Fig. 4-437
ATTENTION : Lorsque vous retirez la broche de
positionnement (6), veillez à soutenir la flèche E
(5) avec votre main.
4. Après avoir déterminé la position de la flèche E (5),
insérez la broche de positionnement (6) et fixez-la à
l'aide de la cheville de blocage (7).
Fig. 4-438
DANGER ! Verrouillez toujours la broche de
positionnement (6) avec la cheville de blocage (7).
Si la broche de positionnement tombe au cours
du travail, des blessures ou dommages graves
pourraient survenir.
