Mini-grue sur chenilles M A E D A
Fonctions du contrôleur d'état de
charge /CEC
AVERTISSEMENT DE SURCHARGE
Rouge (ALLUMÉ lorsque le facteur de
charge est égal à 100 % ou plus)
Rouge
(ALLUMÉ lorsque le facteur de
charge est égal à 100 % ou
Jaune (ALLUMÉ lorsque le facteur de
charge est de 90 à moins de 100 %)
plus)
Jaune (ALLUMÉ lorsque le
facteur de charge est de 90 à
Verte (ALLUMÉ lorsque le facteur de
moins de 100 %)
charge est inférieur à 90 %)
Vert
(ALLUMÉ lorsque le facteur de
charge est inférieur à 90%)

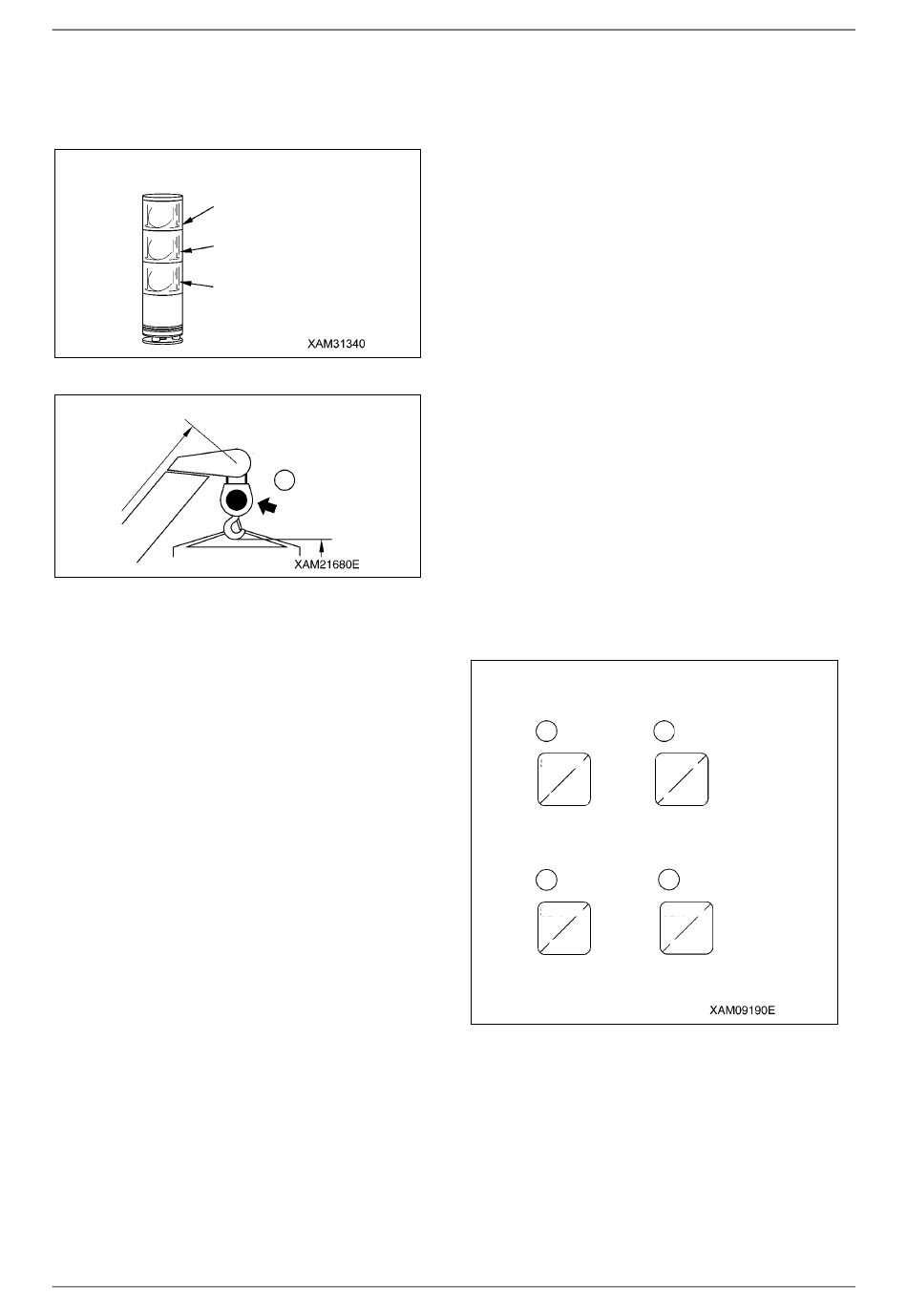

Fig. 4-205
Fig. 4-206
Zone de sécurité (la « charge réelle » est
1.
inférieure à 90% de la « Charge nominale
totale »)
• La lampe de régime de travail verte s'allume.
• Les LED s'allument en vert si le facteur de
charge est inférieur à 90%.
Avertissement préalable (La « charge réelle »
2.
est de 90 à moins de 100% de la « charge totale
nominale »).
• La lampe de régime de travail jaune s'allume.
• Les DEL s'allument en Jaune si le facteur de
charge est inférieur à 100%.
• Le réveil sonne.
AVERTISSEMENT DE LIMITE (La « Charge
3.
réelle » est égale ou supérieure à 100 % de la «
charge nominale totale »)
• La lampe de régime de travail rouge s'allume.
Le voyant LED s'allume en rouge si le facteur
de charge est de 100 % ou plus.
• L'alarme retentit de façon continue.
• La manœuvre dangereuse de la flèche s'arrête
automatiquement.
• Le message vocal « Surcharge » est entendu.
• La LED (Rouge) de « Facteur de charge
supérieur à 100% » s'allume.
2/2021 MC405C-3
Section 4 – Contrôleur d'état de charge/CEC (DÉTECTEUR DE SURCHARGE)
ENROULEMENT
EXCESSIF
Avertissement de dépassement de limite
4.
Arrêt automatique
Si le système s'arrête automatiquement,
procédez correctement à l'opération de
réinitialisation après une surcharge.
Pour en savoir plus sur la commande des
stabilisateurs, voir « Commande des
stabilisateur » page 4-70.
Avertissement de restriction de l'espace de
travail
Lorsque l'espace de travail s'approche de la valeur de
restriction définie, un signal d'avertissement met en
garde l'opérateur et les personnes se trouvant dans
les alentours.
Le dernier statut de la valeur définie pour la restriction
de l'espace de travail est mis en mémoire même si la
clef de démarrage est mise en position ARRET.
REMARQUE : Pour plus d'informations sur la
manière de définir la valeur de la restriction de
l'enveloppe de travail, voir « Descriptions des
commutateurs sur l'affichage du contrôleur d'état de
charge /CEC » à la page 4-73.
Lorsque l'espace de travail a été défini, la restriction
se fera comme suit :
ANGLE DE LA FLÈCHE
LIMITE SUPERIEURE
CONFIGURATION
DESACTIVATION
ANGLE DE LA FLÈCHE
LIMITE INFÉRIEURE
CONFIGURATION
DESACTIVATION
Fig. 4-207
Zone de sécurité
1.
• La LED (rouge) correspondant à la zone de
travail appropriée s'allume.
• La lampe de régime de travail verte s'allume.
2.
PRE-AVERTISSEMENT
• La LED (rouge) correspondant à la zone de
travail appropriée s'allume.
• Le réveil sonne.
RAYON DE PORTÉE
LIMITE SUPERIEURE
CONFIGURATION
DESACTIVATION
HAUTEUR DE LEVAGE
LIMITE SUPERIEURE
CONFIGURATION
DESACTIVATION
4-79
