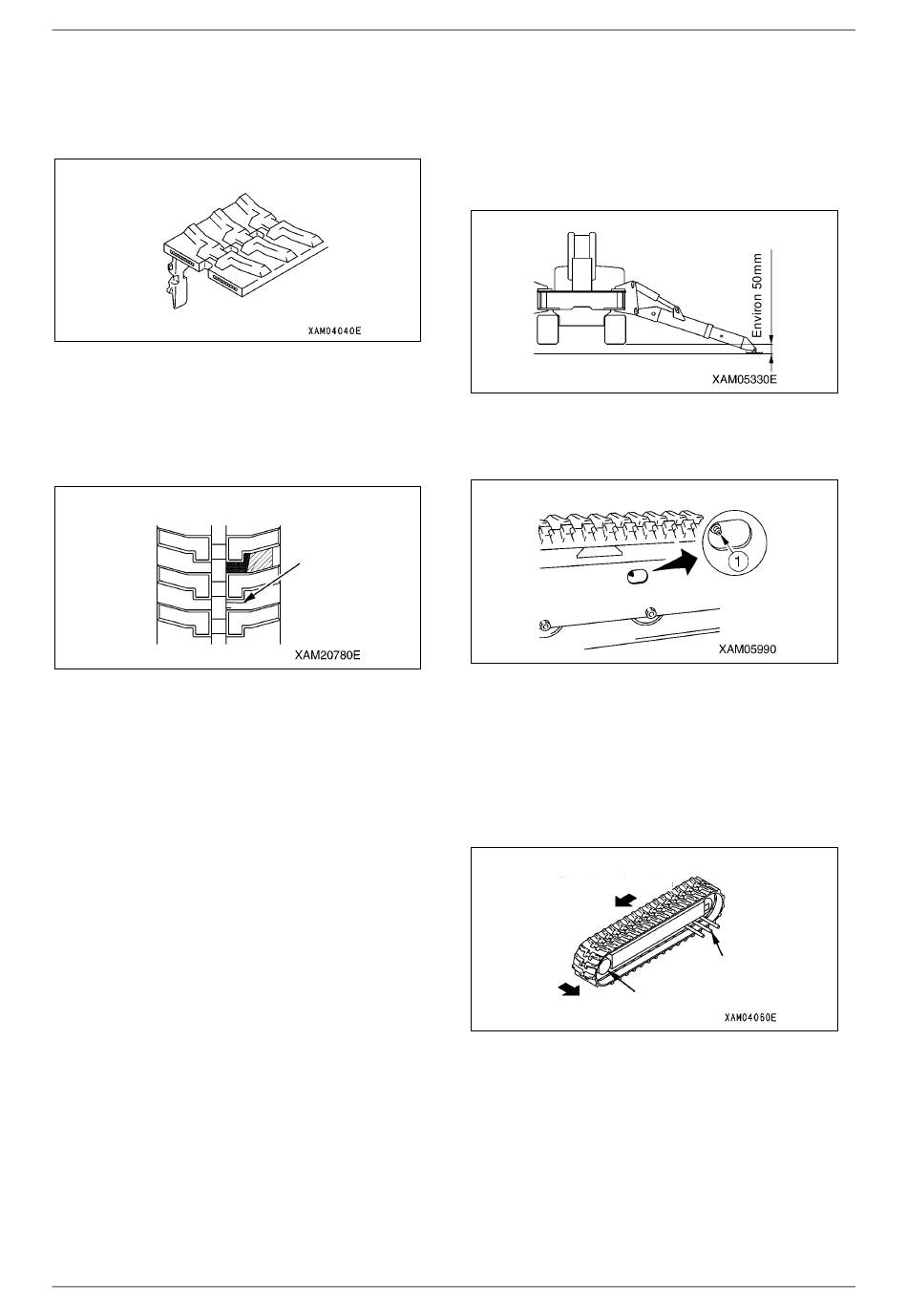

Section 5 – ENTRETIEN GÉNÉRAL DE LA MACHINE
Chute de la carcasse métallique
• la carcasse métallique tombe en un ou plusieurs
points de la chenille en caoutchouc, celle-si doit
alors être remplacée.
Chute de la carcasse métallique
Fig. 5-145
Fissures
• Si une fissure est visible entre les sculptures des
chenilles en caoutchouc, la chenille doit être
remplacée par une nouvelle.
Fig. 5-146
Remplacez les chenilles en caoutchouc
AVERTISSEMENT !
• Le système de réglage de la tension des
chenilles en caoutchouc est rempli de graisse.
Cette graisse est fortement pressurisée sous
l'effet de la tension des chenilles en
caoutchouc. En effectuant des réglages sans
respecter les consignes suivantes, la soupape à
graisse risque de sauter, entraînant des
accidents graves.
• Cette soupape à graisse pour le réglage de la
tension ne doit pas être desserrée de plus d'un
tour complet. Elle pourrait sauter.
• Pour régler la tension, ne vous placez pas face
à la soupape ; vous éviterez ainsi tout accident
éventuel.
• Avant de déloger la chenille en caoutchouc en
faisant tourner la roue dentée, assurez-vous
d'avoir complètement enlevé la graisse
intérieure.
5 - 64
Retrait des chenilles en caoutchouc
• Munissez-vous d'un morceau de tuyau en acier.
1.
Fig. 5-147
2.
Fissure
Fig. 5-148
3.
4.
Fig. 5-149
5.
Mini-grue sur chenilles M A E D A
Voir « MISE EN PLACE DES
STABILISATEURS » page 4-42 pour régler les
stabilisateurs et levez la Chenille en caoutchouc
à environ 50mm au-dessus du sol.
Desserrez la soupape à graisse (1) et retirez la
graisse.
Ne dépassez pas une rotation complète de la
soupape à graisse (1).
Insérez le tuyau en acier entre le galet tendeur et
la chenille en caoutchouc. Faites tourner la roue
dentée dans le sens du déplacement vers
l'avant.
Sens de rotation
Roue dentée
Lorsque le tuyau en acier inséré soulève la
chenille en caoutchouc du galet tendeur, faites
glisser cette dernière latéralement pour pouvoir
l'enlever.
Tube en acier
