Mini-grue sur chenilles M A E D A

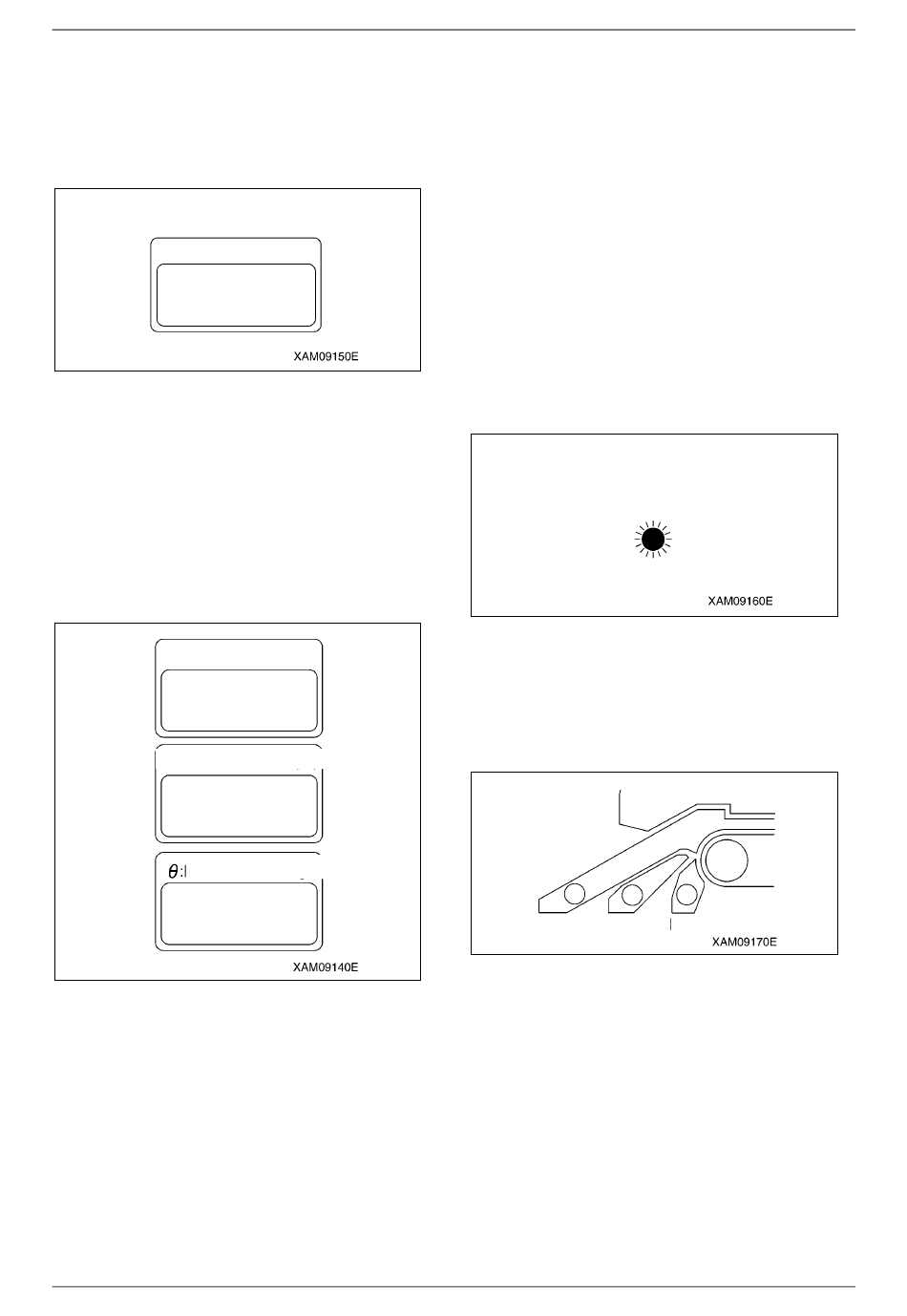

Section d'affichage du rayon de portée
Cette section affiche en permanence la portée réelle
pendant le fonctionnement de la grue.
La portée correspond à la distance horizontale entre
le centre de rotation de la grue et le centre du crochet.
R : Rayon de portée (m)
Fig. 4-199
Section d'affichage de la longueur de la
flèche
Cette section affiche en permanence la longueur
réelle de la flèche pendant le fonctionnement de la
grue.
La longueur de la flèche correspond à la distance
entre l'ergot au pied de la flèche et l'ergot de la poulie
en haut de la flèche.
L : LONGUEUR DE FLÈCHE (m)
H: Hauteur de levage (m)
ANGLE DE LA FLECHE (deg)
Fig. 4-200
SECTION D'AFFICHAGE DE LA HAUTEUR
DE LEVAGE
Cette section affiche en permanence la hauteur de
levage réelle pendant le fonctionnement de la grue.
La hauteur de levage correspond à la distance
verticale entre le sol et le bas du crochet.
2/2021 MC405C-3
Section 4 – Contrôleur d'état de charge/CEC (DÉTECTEUR DE SURCHARGE)
SECTION D'AFFICHAGE DE L'ANGLE DE
LA FLECHE
Cette section affiche en permanence l'angle réel de la
flèche pendant le fonctionnement de la grue.
L'angle de la flèche correspond à l'angle formé entre
la flèche et la ligne horizontale au sol.
LED (ROUGE) D'ENROULEMENT
EXCESSIF
Cette DEL clignote lorsque le crochet est élevé
excessivement, et déclenche l'avertissement de
levage excessif et cause l'arrêt automatique.
Cette DEL clignote également lorsque le crochet est
arrimé au cours de la manœuvre d'arrimage du
crochet. Cela est normal.
Fig. 4-201
LED (Bleu) D'EXTENSION DES
STABILISATEURS
Cette DEL s'allume pour indiquer le statut d'extension
des stabilisateurs.
Fig. 4-202
• Si l'un des quatre stabilisateurs n'a pas
correctement atteint la position d'extension
maximale, la LED « MIN » s'allume.
• Si l'ensemble des quatre stabilisateurs ont atteint la
position d'extension maximale, la LED « MOY »
s'allume.
• Si l'ensemble des quatre stabilisateurs ont atteint la
position d'extension maximale, la LED « MAX »
s'allume.
Même si vous pensez avoir réglé les stabilisateurs
à la position d'extension maximale, la LED « INT »
s'allume si l'un des stabilisateurs n'a pas
correctement atteint la position d'extension
maximale.
ENROULEMENT
EXCESSIF
MIN
MAX
MOYEN
4-77
