Section 5 – INSPECTION
Notamment dans le cas d'une machine neuve ou si
de nouvelles chenilles ont été installées, 5 à 30
heures de déplacement après avoir réglé la tension à
une valeur précise entraîneront un « relâchement
initial ».
Tant que la période de « relâchement initial » n'est
pas terminée, il faut ajuster la tension fréquemment.
Ceci empêche « les chenilles de sauter à cause d'une
tension insuffisante ».
Vérification de la tension
1.
Faites bouger les chenilles gauche et droite de
façon à ce que la jointure (marque M) de la
chenille en caoutchouc vienne se placer au
centre, entre les axes.

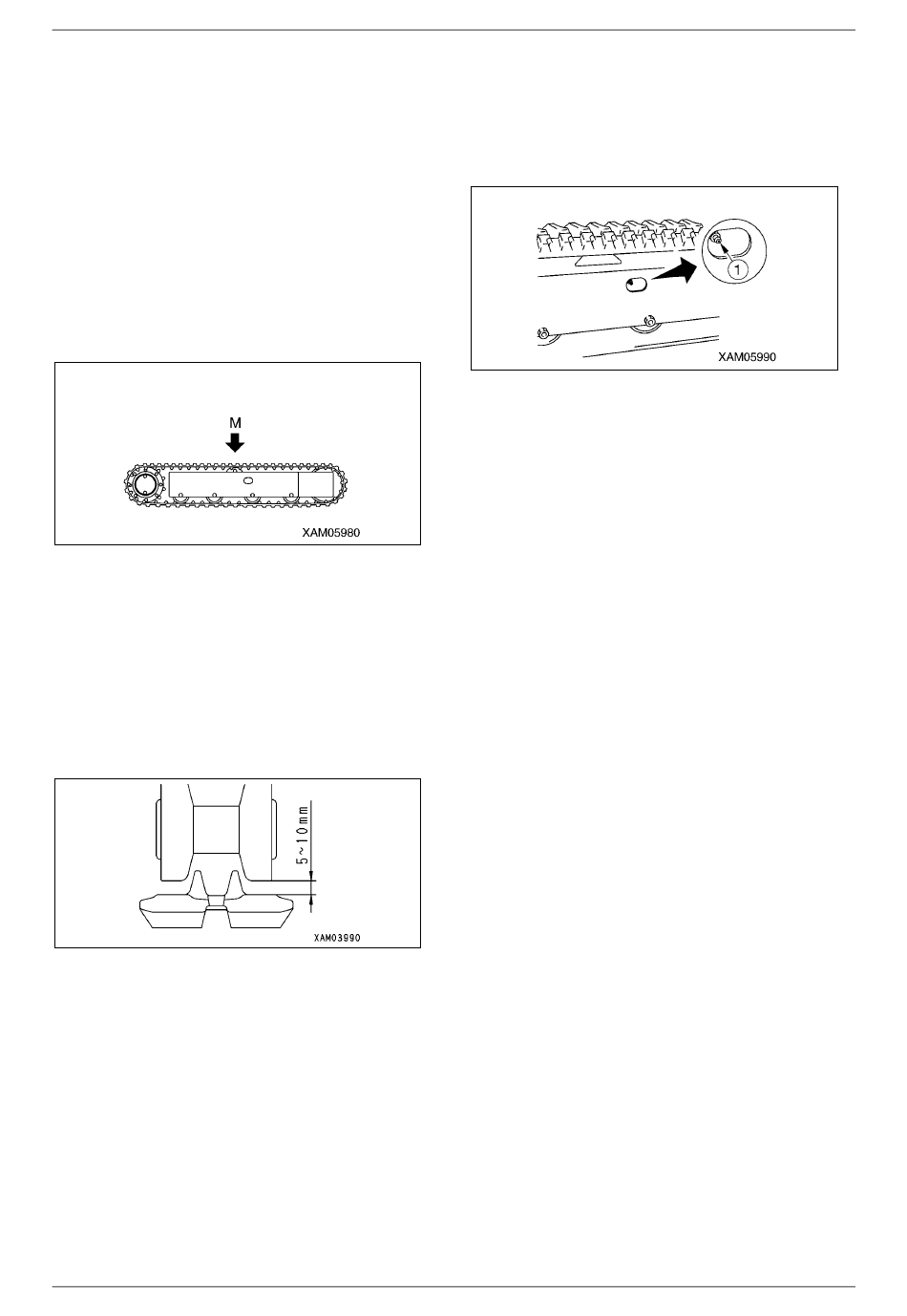

Fig. 5-57
Voir « MISE EN PLACE DES
2.
STABILISATEURS » page 4-42 pour régler les
stabilisateurs et levez la machine à environ
50mm au-dessus du sol.
Mesurez le dégagement entre le dessous du
3.
rouleau des chenilles, au milieu, et l'embase de
la chenille en caoutchouc.
REMARQUE : Si le dégagement se situe entre 5 et
10 mm, la tension est alors correcte.
Fig. 5-58
4.
Si la tension ne se situe pas entre ces valeurs,
procédez au réglage en vous reportant à la
procédure de réglage de la tension expliquée à
la page suivante.
Réglage de la tension
Si vous constatez, lors de la « vérification de la
tension », que la tension des chenilles en caoutchouc
est inférieure à la normale, réglez-les ainsi :
Si vous travaillez alors que la chenille est relâchée (la
tension de la chenille à 15 mm ou plus), celle-si risque
de sortir des rouleaux et l'âme métallique s'usera
prématurément.
5 - 32
Mini-grue sur chenilles M A E D A
• TENSION TROP FAIBLE (AUGMENTER LA
TENSION)
Munissez-vous d'un pistolet graisseur (pompe).
Injectez de la graisse par la soupape à graisse
1.
(1) en utilisant le pistolet graisseur.
Fig. 5-59
Pour vérifier que la tension est bien correcte,
2.
procédez ainsi :
(1) Voir stabilisateur 2.23 Arrimer les
stabilisateurs » pour ranger les
stabilisateurs et abaisser la machine au sol.
(2) Faites avancer la machine et avant et en
arrière.
(3) Voir « MISE EN PLACE DES
STABILISATEURS » page 4-42 2.13
Réglage des stabilisateurs » pour mettre en
place les stabilisateurs et élever à nouveau
les chenilles à environ 50 mm du sol.
Procédez à nouveau à la « vérification de la
3.
tension » des chenilles en caoutchouc.
Si la tension n'est pas correcte, renouvelez la
procédure.
Voir stabilisateur 2.23 Arrimer les stabilisateurs »
4.
pour ranger les stabilisateurs et abaisser la
machine au sol.
• TENSION TROP FORTE (REDUIRE LA
TENSION)
AVERTISSEMENT ! Le système de réglage de la
tension des chenilles est rempli de graisse. Cette
graisse est fortement pressurisée sous l'effet de
la tension des chenilles en caoutchouc.
Si vous effectuez des réglages sans respecter les
consignes suivantes, la soupape à graisse risque
de sauter, pouvant entraîner des accidents
graves.
• Cette soupape à graisse ne doit pas être
desserrée de plus d'un tour pour le réglage de
la tension. Elle pourrait sauter.
• Pour régler la tension, ne vous placez pas face
à la soupape, vous éviterez ainsi tout accident
éventuel.
