1. Placez le rabatteur sur la barre de coupe (entre « 4 »
et « 5 » sur l'autocollant de la position avant-arrière).
Cette position offre un dégagement suffisant dans
toutes les positions avant-arrière du rabatteur.
2. Enregistrez la mesure à chaque emplacement de
disque de rabatteur pour chaque tube de rabatteur.
3. Commencez avec le disque de rabatteur au plus
proche du centre de la plateforme et poursuivez vers
l'extérieur vers les extrémités, puis ajustez le profil de
la manière suivante :
a. Retirez les boulons (A).
b. Desserrez le boulon (B) et réglez le bras (C)
jusqu'à ce qu'à obtention de la mesure souhaitée
entre le tube du rabatteur et la barre de coupe.
NOTE:
Laissez les tubes de rabatteur se courber
naturellement et placez le matériel en
conséquence.
c. Réinstallez les boulons (A) dans les trous alignés
et serrez-les.

5.13.3 Centrage des doubles rabatteurs

Le ou les rabatteurs doivent être centrés entre les plateaux d'extrémité.
Pour centrer les rabatteurs, procédez comme suit :
1. Levez-la suffisamment pour mettre les blocs de 15
cm (6 po.) sous les patins externes. Abaissez-la
doucement pour l'obliger à se mettre en position plein
sourire.
147828
MAINTENANCE ET ENTRETIEN

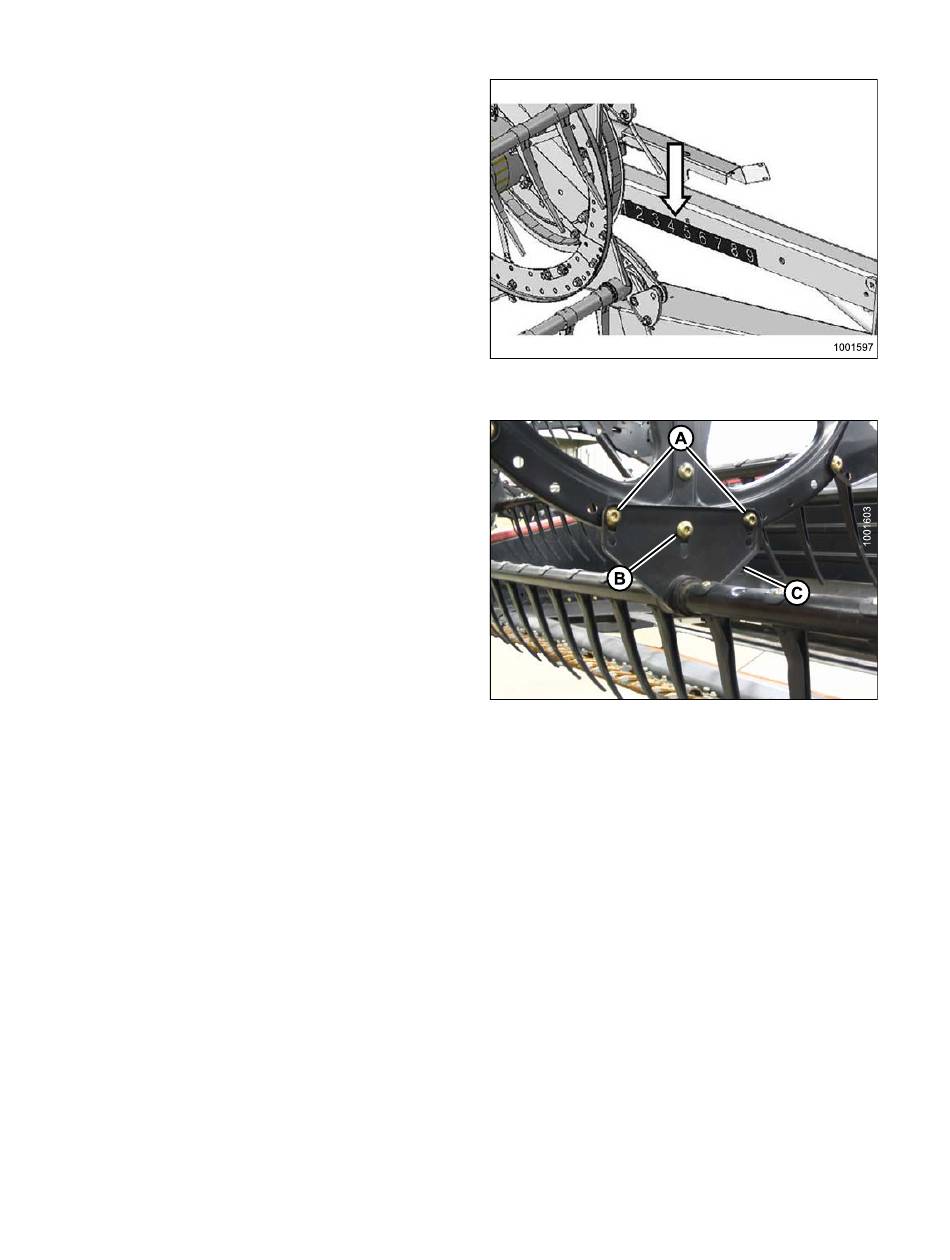

Figure 5.198: Autocollant de la position
avant-arrière
Figure 5.199: Bras du rabatteur
378
Révision B
