Étalonnage Du Contrôle De La Hauteur Automatique De La Plateforme (Challenger De Série 6) - MacDon FFT FlexDraper FD75 Manuel D'opération

• Module principal (carte PCB) et module d'entraînement
de la plateforme (carte PCB) montés dans le boîtier de
la carte dans le module de panneau de fusibles (PF).
• Entrées de l'opérateur de la poignée de commande
multifonctions.
• Entrées de l'opérateur montées dans le panneau du
module de la console de commande (CC).
NOTE:
En plus des composants ci-dessus, l'électrovanne de
commande hydraulique de levage de la plateforme fait
également partie intégrante du système.
Enclenchez le RAHP comme suit :
1. Faites défiler les options de commande de la
plateforme sur l'écran de la moissonneuse-batteuse
en utilisant le commutateur de commande de la
plateforme jusqu'à ce que l'icône RAHP s'affiche dans
la première fenêtre de message. Le RAHP ajustera la
hauteur de la plateforme par rapport au sol en fonction
des réglages de hauteur et de sensibilité.
Étalonnage du contrôle de la hauteur automatique de la plateforme (Challenger de série 6)
NOTE:
Pour obtenir un fonctionnement optimal du système de réglage automatique de hauteur de la plateforme
(RAHP), suivez ces procédures avec le vérin d'inclinaison réglé sur D. Une fois les réglages et l'étalonnage
terminés, réglez de nouveau le vérin d'inclinaison à l'angle de plateforme voulu. Reportez-vous à
la plateforme, page 73.
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées
depuis la publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse
pour obtenir les mises à jour.
Pour étalonner le système RAHP, procédez comme suit :
1. Assurez-vous que le vérin d'inclinaison est réglé à D.
147828
OPÉRATION

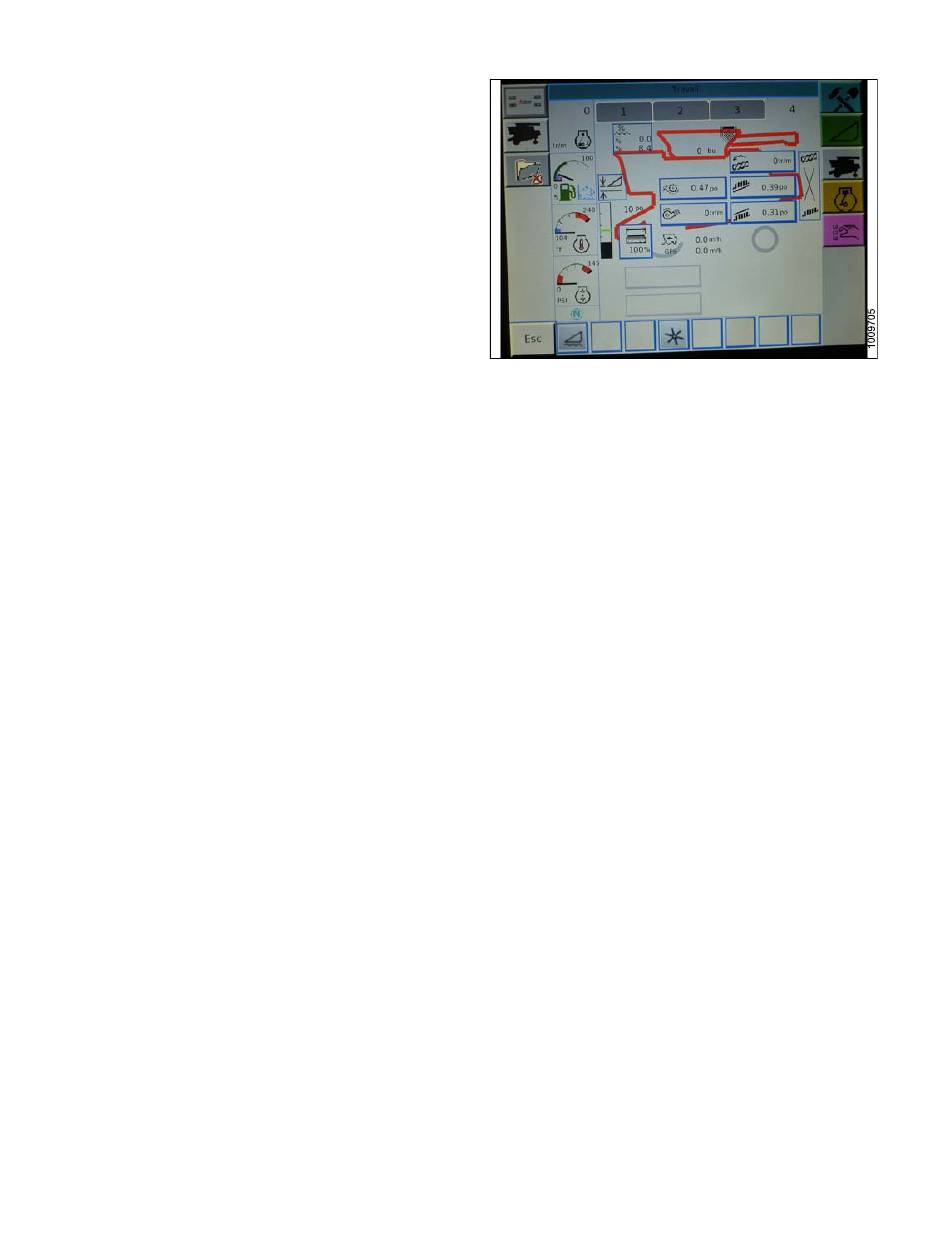

Figure 3.106: Écran de la
