Réglage De La Position Avant-Arrière Du Rabatteur - MacDon FFT FlexDraper FD75 Manuel D'opération

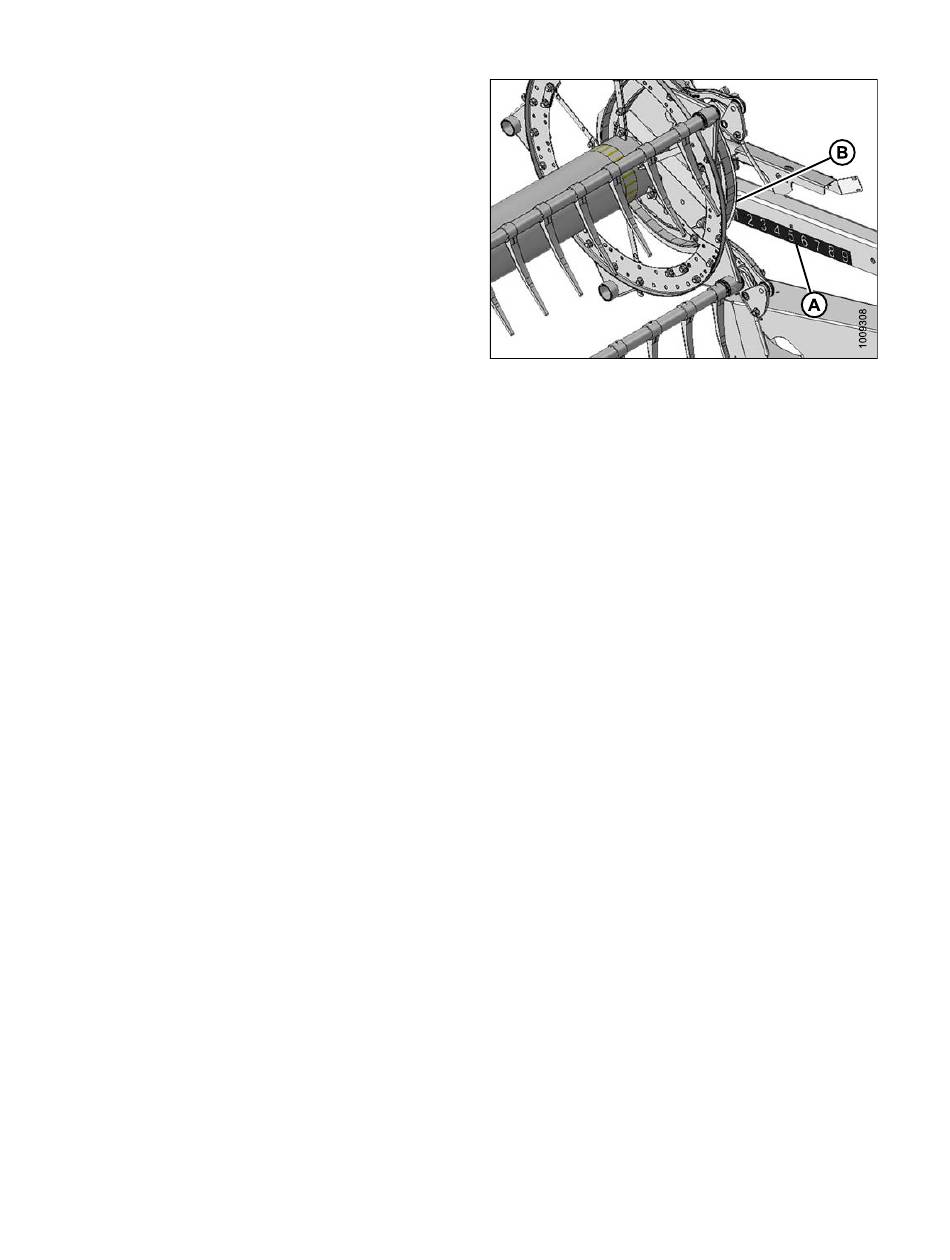

Un autocollant (A) se trouve sur le bras droit du support du
rabatteur pour identifier la position du rabatteur. Le bord
arrière du disque à came (B) est l'indicateur de la jauge.
Pour les cultures droites, centrez le rabatteur sur la barre
de coupe (4 à 5 sur l'autocollant).
Pour les cultures basses, emmêlées ou couchées, il peut
être nécessaire de déplacer le rabatteur à l'avant de la
barre de coupe (à un nombre inférieur sur l'autocollant).
IMPORTANT:
En cas de difficulté pour ramasser une récolte aplatie,
réglez l'angle de la plateforme dans une position plus
inclinée. Reportez-vous à la section
de la plateforme, page 74
réglages. Ne réglez la position du rabatteur que si les
ajustements de l'angle de la plateforme ne sont pas
satisfaisants.
Reportez-vous à la section
plateforme, page 48
recommandées du rabatteur selon les conditions de
récolte et les récoltes particulières.
NOTE:
Dans le cas de récoltes difficiles à ramasser telles que
le riz ou les cultures fortement couchées qui exigent
un positionnement avant complet du rabatteur, l'angle
des dents du rabatteur peut être réglé de façon à ce
que la récolte soit placée correctement sur les tapis.
Reportez-vous à la section
pour plus de détails sur les réglages.
rabatteur, page 88
Réglage de la position avant-arrière du rabatteur
Pour régler la position avant-arrière du rabatteur, procédez comme suit :
1. Sélectionnez le mode AVANT-ARRIÈRE (FORE-AFT) sur le bouton sélecteur dans la cabine.
2. Utilisez le système hydraulique pour déplacer le rabatteur dans la position souhaitée, en utilisant à nouveau la
jauge comme référence.
3. Vérifiez le dégagement du rabatteur avec la barre de coupe après avoir modifié le réglage de la came.
Reportez-vous à la section suivante pour les mesures et les procédures de réglage
•
5.13.1 Dégagement entre la barre de coupe et le rabatteur, page 374
•
5.13.2 Froncement du rabatteur, page
IMPORTANT:
Si vous avancez trop le rabatteur, les griffes risquent de toucher le sol. Abaissez les patins ou réglez
l'inclinaison de la plateforme au besoin lorsque vous utilisez le rabatteur dans cette position pour éviter
d'endommager les griffes.
147828
Contrôle de l'angle
pour plus de détails sur les
3.6.2 Réglages de la
pour connaître les positions
3.7.11 Angle des dents du
377.
OPÉRATION
Figure 3.63: Autocollant avant-arrière
82
Révision B
