8. Utilisation d'un outil à bout plat ayant à peu près le
même diamètre que la goupille (A). À partir de la
face inférieure de la tête de couteau, appuyez sur le
joint (B), le roulement (C), le bouchon (D) et le joint
torique (E) de la tête de couteau.
NOTE:
Le joint (B) peut être remplacé sans démonter le
roulement. Lors du changement du joint, vérifiez
l'usure de la goupille et du roulement à aiguille.
Remplacez si besoin.
5.8.4 Installation du roulement de la tête de couteau
Pour installer le roulement de la tête de couteau, procédez comme suit :
1. Placez le joint torique (E) et emboîtez-le (D) dans la
tête de couteau.
IMPORTANT:
Installez le roulement, l'extrémité marquée
(l'extrémité avec des marques d'identification)
tournée vers le haut.
2. À l'aide d'un outil à bout plat (A) avec environ le même
diamètre que le roulement (C), poussez le roulement
dans la tête de couteau jusqu'à ce que le dessus du
roulement affleure le cran de la tête de couteau.
3. Installez le joint (B) dans la tête de couteau, la lèvre
tournée vers l'extérieur.
IMPORTANT:
Pour éviter toute panne prématurée du boîtier
d'entraînement du couteau ou de la tête du couteau,
assurez-vous qu'il n'y a pas de jeu dans l'ajustement
de la goupille de la tête du couteau et du roulement
à aiguille, et l'ajustement de la goupille de la tête du
couteau et du bras de sortie.
4. Installez le couteau.
Installation du couteau5.8.5 Installation du couteau,
page 326.
147828
MAINTENANCE ET ENTRETIEN
Reportez-vous à la section

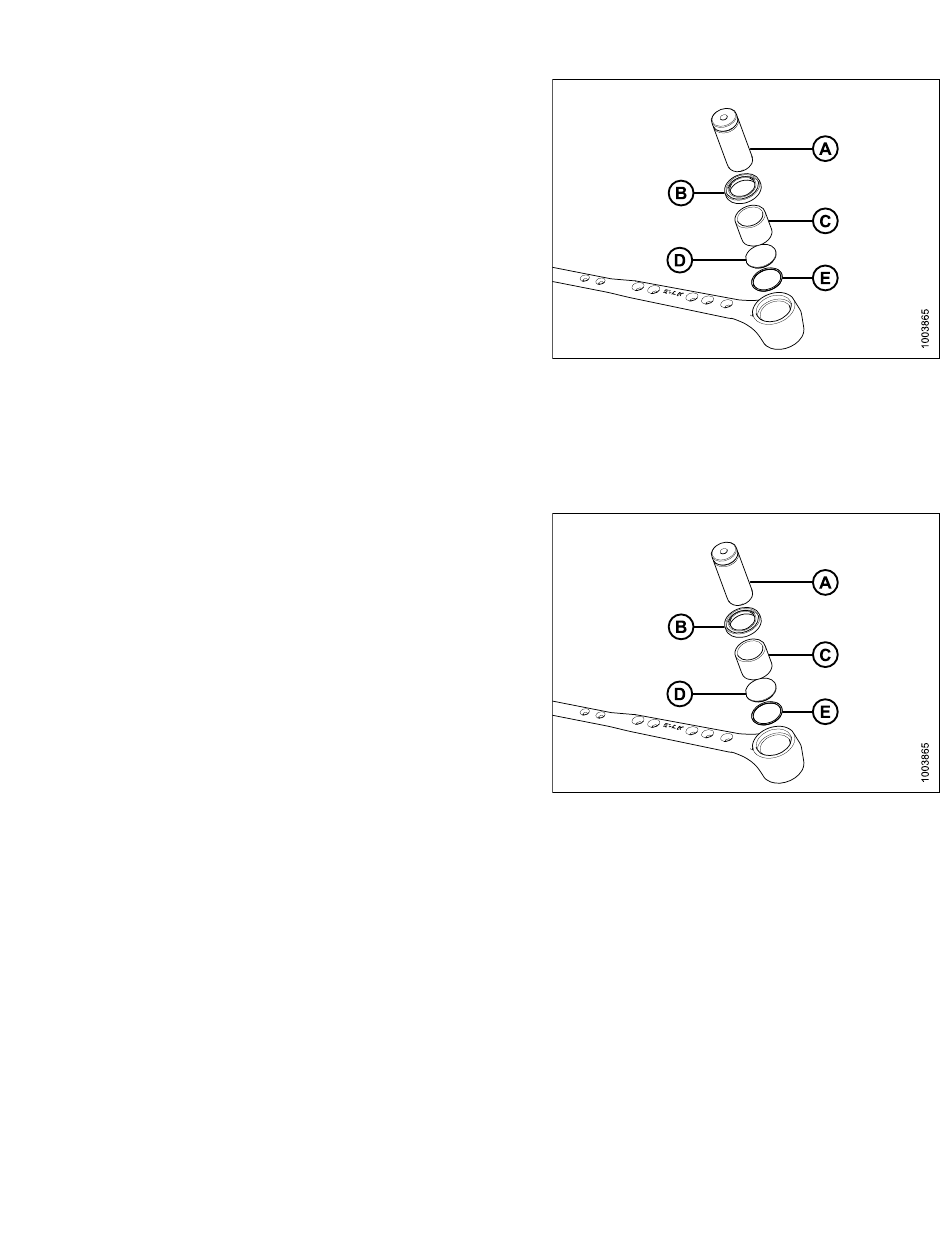

Figure 5.86: Assemblage du roulement de la
tête de couteau
Figure 5.87: Assemblage du roulement de la
tête de couteau
325
Révision B
