5.16 Contrôle et réglage de l'équilibre des ailes de la plateforme
Le flottement des ailes de la plateforme permet aux ailes de la plateforme de réagir en fonction des conditions
changeantes du sol. Si elles sont réglées trop légères, les ailes rebondiront sur le sol. Si elles sont réglées trop
lourdes, les ailes s'enfonceront dans le sol. Les ailes doivent être équilibrées pour que le système de flottement
fonctionne correctement.
ATTENTION
Pour éviter toute blessure, avant toute intervention sur la machine ou avant d'ouvrir les capots des
entraînements, reportez-vous à la
5.16.1 Vérification de l'équilibre des ailes
Cette procédure décrit comment vérifier l'équilibre de chaque aile.
Si une aile a tendance à être en position de « sourire » (A)
ou de « froncement » (B), l'équilibre des ailes peut
nécessiter un réglage. Suivez les étapes suivantes pour
vérifier si les ailes ne sont pas équilibrées ainsi que le
degré de déséquilibre.
1. Réglez le vérin d'inclinaison de la plateforme
à mi-chemin environ entre « B » et « C » sur
l'indicateur (A).
2. Stationnez la moissonneuse-batteuse sur un sol plat
et levez la plateforme jusqu'à ce que la barre de coupe
soit entre 152 et 254 mm (6 et 10 po) au-dessus du sol.
AVERTISSEMENT
Pour
éviter
toute
mortelle due à un démarrage intempestif de la
machine,toujours moissonneuse-batteuse le moteur
de la moissonneuse-batteuse et retirez la clé avant
de procéder à des réglages sur la machine.
3. Coupez le moteur et retirez la clé.
4. Déplacez les roues de transport/stabilisatrices (si
installées), de façon à ce qu'elles soient supportées
par la plateforme. Voyez
page
58.
147828
MAINTENANCE ET ENTRETIEN
5.1 Préparation pour l'entretien, page
blessure
corporelle
3.7.1 Hauteur de coupe,

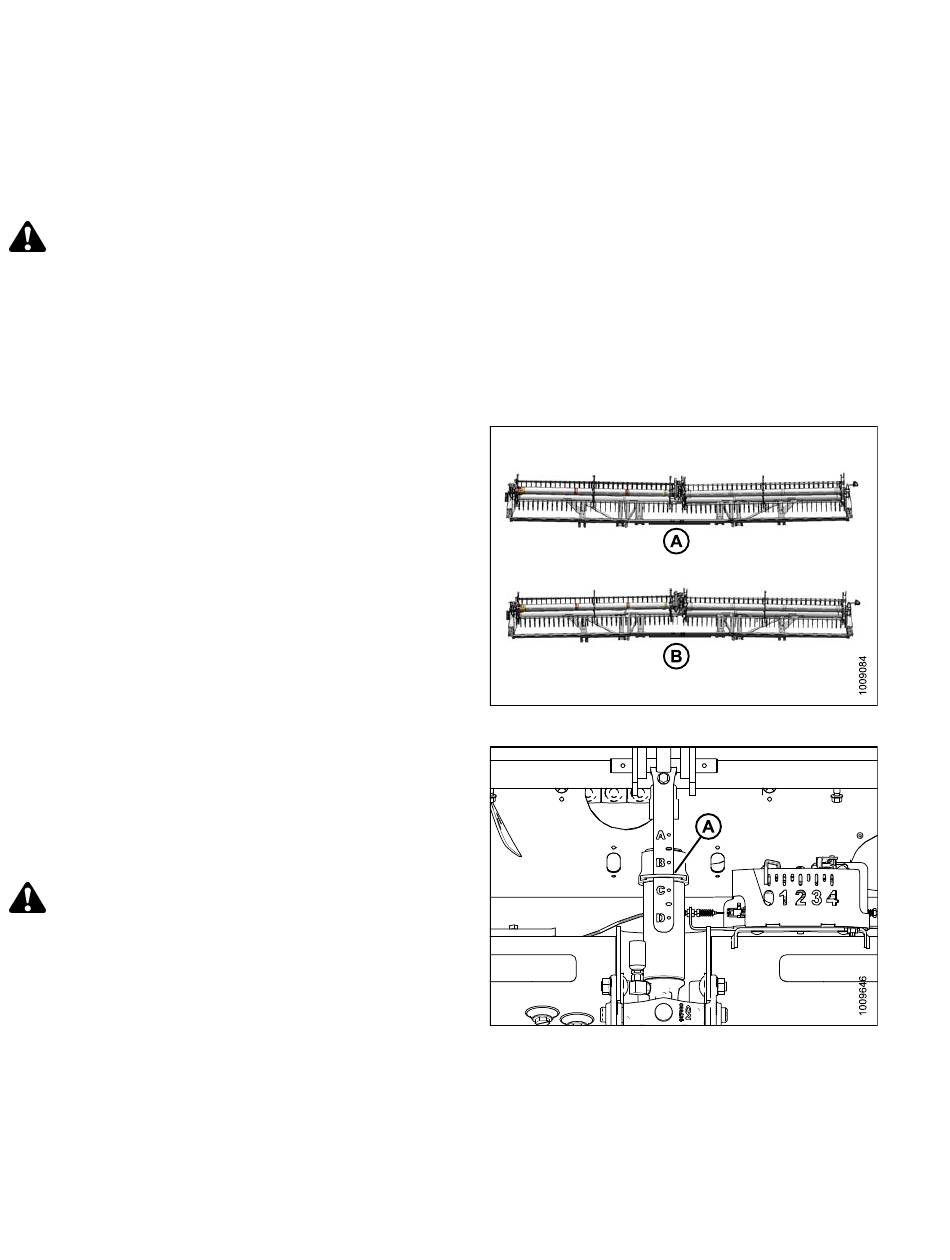

Figure 5.295: Déséquilibre de l'aile
ou
Figure 5.296: Vérin d'inclinaison
420
271.
Révision B
